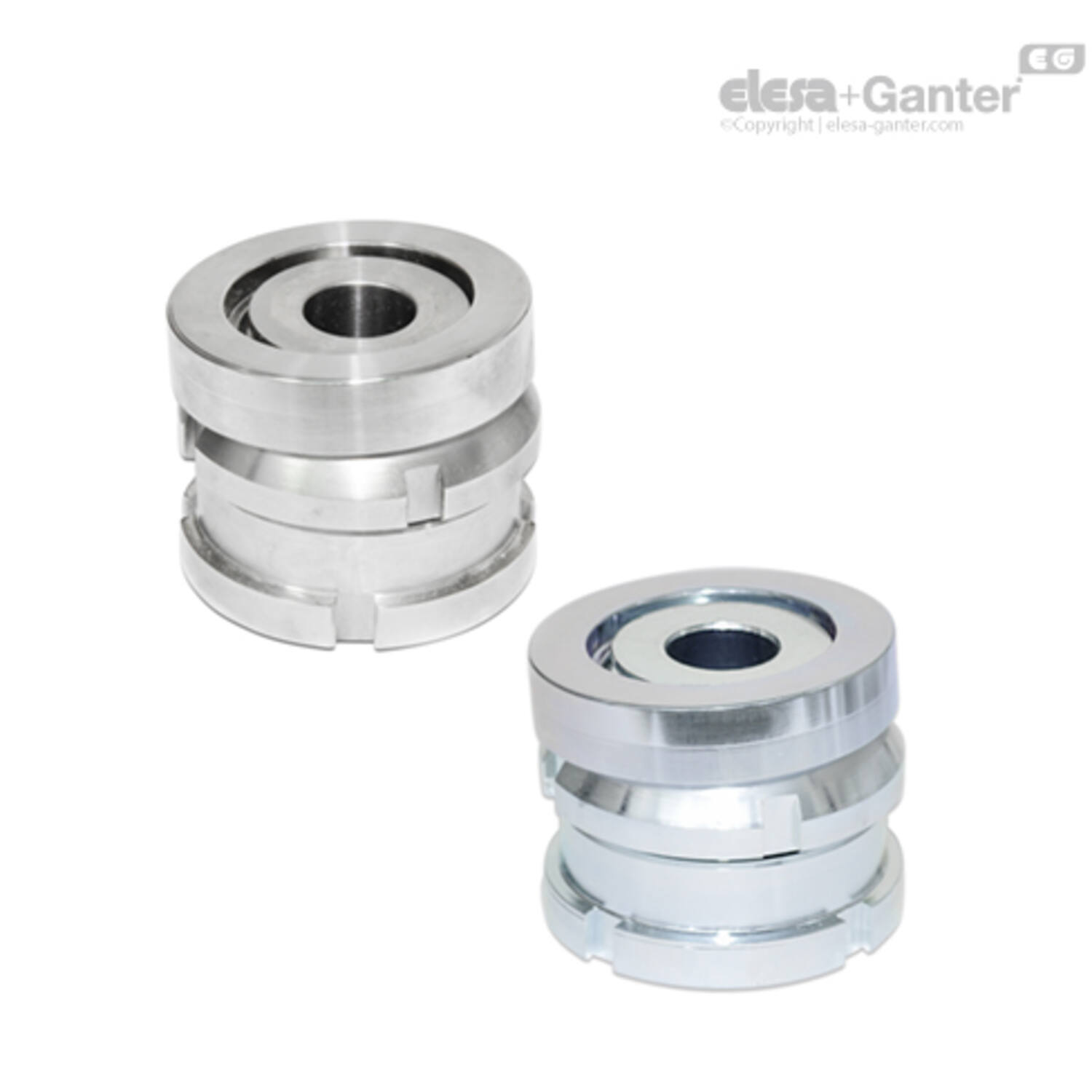

GN 350.2 Nivelleer elementen
GN 350.2-ST 1

GN 350.2
Nivelleer elementen

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Staal 1.7225 (42 CrMo 4 V) ST

Verzinkt, blauw gepassiveerd

RVS AISI 303 (X 10 CrNiS 18-9) NI

2Informatie

Nivelleersets GN 350.2 worden gebruikt voor het nivelleren, afstellen en koppelen van bewerkingen. De kogelvormige sluitring maakt een precieze installatie van twee niet-parallelle vlakken mogelijk met een vereiste hellingsgraad tot ≈4°.

Ze bestaan uit een bovenhuls met schroefdraad en een onderhuls met binnendraad. De fijne draad maakt een traploze en nauwkeurige instelling en vergrendeling met behulp van de C-moersleutel mogelijk DIN 1810. Een borgring dient als hoogtebegrenzer voor de max. hoogte.

3Toebehoren
  • DIN 1810 C-moersleutel (codenr. zie tabel)
4Technische informatie

Uitvoering

GN 350.2-ST
GN 350.2-ST Nivelleer element, staal
GN 350.2-NI
GN 350.2-NI Nivelleer element, RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100981630 GN 350.2-25-6,6-22-ST
€ 45,09
100115770 GN 350.2-25-6,6-35-ST
€ 61,20
100981632 GN 350.2-32-11-26-ST
€ 46,85
100115790 GN 350.2-32-11-43-ST
€ 72,30
100981634 GN 350.2-32-6,6-26-ST
€ 49,14
100115810 GN 350.2-32-6,6-43-ST
€ 72,71
100981636 GN 350.2-32-9-26-ST
€ 49,68
100115830 GN 350.2-32-9-43-ST
€ 72,71
100981638 GN 350.2-45-11-34-ST
€ 82,13
100115850 GN 350.2-45-11-54-ST
€ 106,29
100981640 GN 350.2-45-13,5-34-ST
€ 82,08
100115870 GN 350.2-45-13,5-54-ST
€ 106,29
100981642 GN 350.2-45-17,5-34-ST
€ 82,13
100115890 GN 350.2-45-17,5-54-ST
€ 105,77
100981644 GN 350.2-58-17,5-44-ST
€ 107,77
100115900 GN 350.2-58-17,5-70-ST
€ 153,87
100981646 GN 350.2-58-22-44-ST
€ 107,77
100115910 GN 350.2-58-22-70-ST
€ 152,38
100981648 GN 350.2-58-26-44-ST
€ 107,77
100115920 GN 350.2-58-26-70-ST
€ 151,67
100981650 GN 350.2-70-22-50-ST
€ 153,89
100115930 GN 350.2-70-22-83-ST
€ 199,13
100981652 GN 350.2-70-26-50-ST
€ 153,89
100115950 GN 350.2-70-26-83-ST
€ 198,20
100981654 GN 350.2-70-33-50-ST
€ 153,89
100115970 GN 350.2-70-33-83-ST
€ 218,21
100981656 GN 350.2-80-26-56-ST
€ 209,33
100115990 GN 350.2-80-26-94-ST
€ 271,06
100981658 GN 350.2-80-33-56-ST
€ 208,33
100116010 GN 350.2-80-33-94-ST
€ 268,42
100981660 GN 350.2-80-39-56-ST
€ 207,25
100116030 GN 350.2-80-39-94-ST
€ 265,86

h2

d2

voor schroef

Gewicht (g)

Code Nr voor C Spanner

d1

Stat.belast. F in kN F2

h1

h3

d3

stat.belast. F in kN F1

r
26 6.6 M 6 60 DIN 1810-A25-28 25 30.7** 22 4 M 15 x 1 40* M 6
50 6.6 M 6 100 DIN 1810-A25-28 25 30.7** 35 15 M 15 x 1 40* M 6
31 11 M 10 120 DIN 1810-A30-32 32 37.9** 26 5 M 20 x 1 65* M 10
63 11 M 10 179 DIN 1810-A30-32 32 37.9** 43 20 M 20 x 1 65* M 10
31 6.6 M 6 132 DIN 1810-A30-32 32 55.7** 26 5 M 20 x 1 65* M 6
63 6.6 M 6 216 DIN 1810-A30-32 32 55.7** 43 20 M 20 x 1 65* M 6
31 9 M 8 126 DIN 1810-A30-32 32 48** 26 5 M 20 x 1 65* M 8
63 9 M 8 200 DIN 1810-A30-32 32 48** 43 20 M 20 x 1 65* M 8
41 11 M 10 355 DIN 1810-A45-50 45 92.9** 34 7 M 30 x 1.5 120* M 10
79 11 M 10 553 DIN 1810-A45-50 45 92.9** 54 25 M 30 x 1.5 120* M 10
41 13.5 M 12 307 DIN 1810-A45-50 45 80.4** 34 7 M 30 x 1.5 120* M 12
79 13.5 M 12 547 DIN 1810-A45-50 45 80.4** 54 25 M 30 x 1.5 120* M 12
41 17.5 M 16 280 DIN 1810-A45-50 45 45.5** 34 7 M 30 x 1.5 120* M 16
79 17.5 M 16 513 DIN 1810-A45-50 45 45.5** 54 25 M 30 x 1.5 120* M 16
53 17.5 M 16 665 DIN 1810-A58-62 58 136** 44 9 M 40 x 1.5 210* M 16
102 17.5 M 16 904 DIN 1810-A58-62 58 136** 70 32 M 40 x 1.5 210* M 16
53 22 M 20 610 DIN 1810-A58-62 58 90** 44 9 M 40 x 1.5 210* M 20
102 22 M 20 1030 DIN 1810-A58-62 58 90** 70 32 M 40 x 1.5 210* M 20
53 26 M 24 560 DIN 1810-A58-62 58 37** 44 9 M 40 x 1.5 210* M 24
102 26 M 24 975 DIN 1810-A58-62 58 37** 70 32 M 40 x 1.5 210* M 24
60 22 M 20 1300 DIN 1810-A68-75 70 210** 50 10 M 50 x 1.5 330* M 20
123 22 M 20 1800 DIN 1810-A68-75 70 210** 83 40 M 50 x 1.5 330* M 20
60 26 M 24 940 DIN 1810-A68-75 70 157** 50 10 M 50 x 1.5 330* M 24
123 26 M 24 1823 DIN 1810-A68-75 70 157** 83 40 M 50 x 1.5 330* M 24
60 33 M 30 815 DIN 1810-A68-75 70 53** 50 10 M 50 x 1.5 330* M 30
123 33 M 30 1618 DIN 1810-A68-75 70 53** 83 40 M 50 x 1.5 330* M 30
68 26 M 24 1600 DIN 1810-A80-90 80 322** 56 12 M 60 x 2 495* M 24
144 26 M 24 2888 DIN 1810-A80-90 80 322** 94 50 M 60 x 2 495* M 24
68 33 M 30 1580 DIN 1810-A80-90 80 218** 56 12 M 60 x 2 495* M 30
144 33 M 30 2560 DIN 1810-A80-90 80 218** 94 50 M 60 x 2 495* M 30
68 39 M 36 1440 DIN 1810-A80-90 80 101** 56 12 M 60 x 2 495* M 36
144 39 M 36 2252 DIN 1810-A80-90 80 101** 94 50 M 60 x 2 495* M 36
