Omschrijving
Staal 1.7225 (42 CrMo 4 V) ST
Verzinkt, blauw gepassiveerd
RVS AISI 303 (X 10 CrNiS 18-9) NI

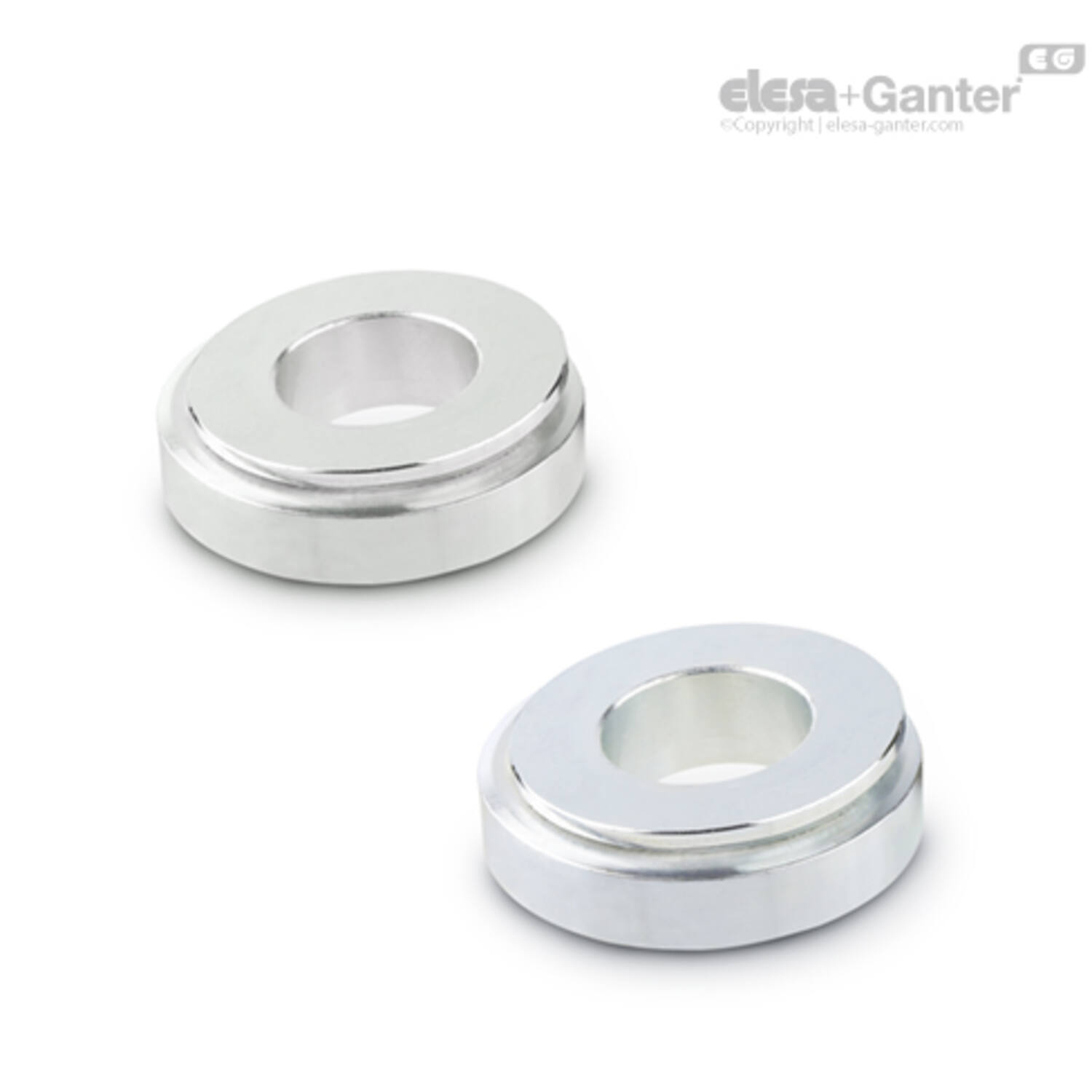

De kogelvormige nivelleerringen GN 350.3 zijn ontworpen om aan te sluiten bij de nivelleersets GN 350, GN 350.1, GN 350.2en GN 350.5.
De twee kogelvormige sluitringen worden 'onlosmakelijk' samen gebruikt.
Het draagvermogen van deze kogelvormige sluitringen is relatief hoog. Dit is niet alleen te danken aan de kwaliteit van het materiaal, maar ook aan de op elkaar afgestemde kogel van de holle 'pan'.
Verder is het aan te raden om hoogwaardige sluitringen te gebruiken voor het overbruggen van d2.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 100709375 | GN 350.3-105-NI |
|
|||
| 100981661 | GN 350.3-25-NI |
|
|||
| 100981663 | GN 350.3-32-NI |
|
|||
| 100981665 | GN 350.3-45-NI |
|
|||
| 100981667 | GN 350.3-58-NI |
|
|||
| 100981669 | GN 350.3-70-NI |
|
|||
| 100981671 | GN 350.3-80-NI |
|
|||
|
|
|
|
|
|
|
|
|
|
h |
d2 |
stat.belast. in kN |
Gewicht (g) |
voor daardbout tot max |
d1 |
d3 |
d1 -1 |
|---|---|---|---|---|---|---|---|
| 25 | 58 | 546 | 940 | M 48 | 105 +0.3/1.6 | 78 | 105 |
| 8 | 8.5 | 27.1 | 20 | M 8 | 25 | 15 | 25 |
| 10 | 13 | 43.4 | 44 | M 10 | 32 | 20 | 32 |
| 12.5 | 20 | 84 | 105 | M 16 | 45 +0.3/-0.5 | 30 | 45 |
| 16 | 29 | 148 | 215 | M 24 | 58 +0.3/-1 | 38 | 58 |
| 20 | 36 | 225 | 372 | M 30 | 70 +0.3/-1 | 48 | 70 |
| 20 | 44 | 323 | 427 | M 36 | 80 +0.3/-1.2 | 61 | 80 |
