Omschrijving

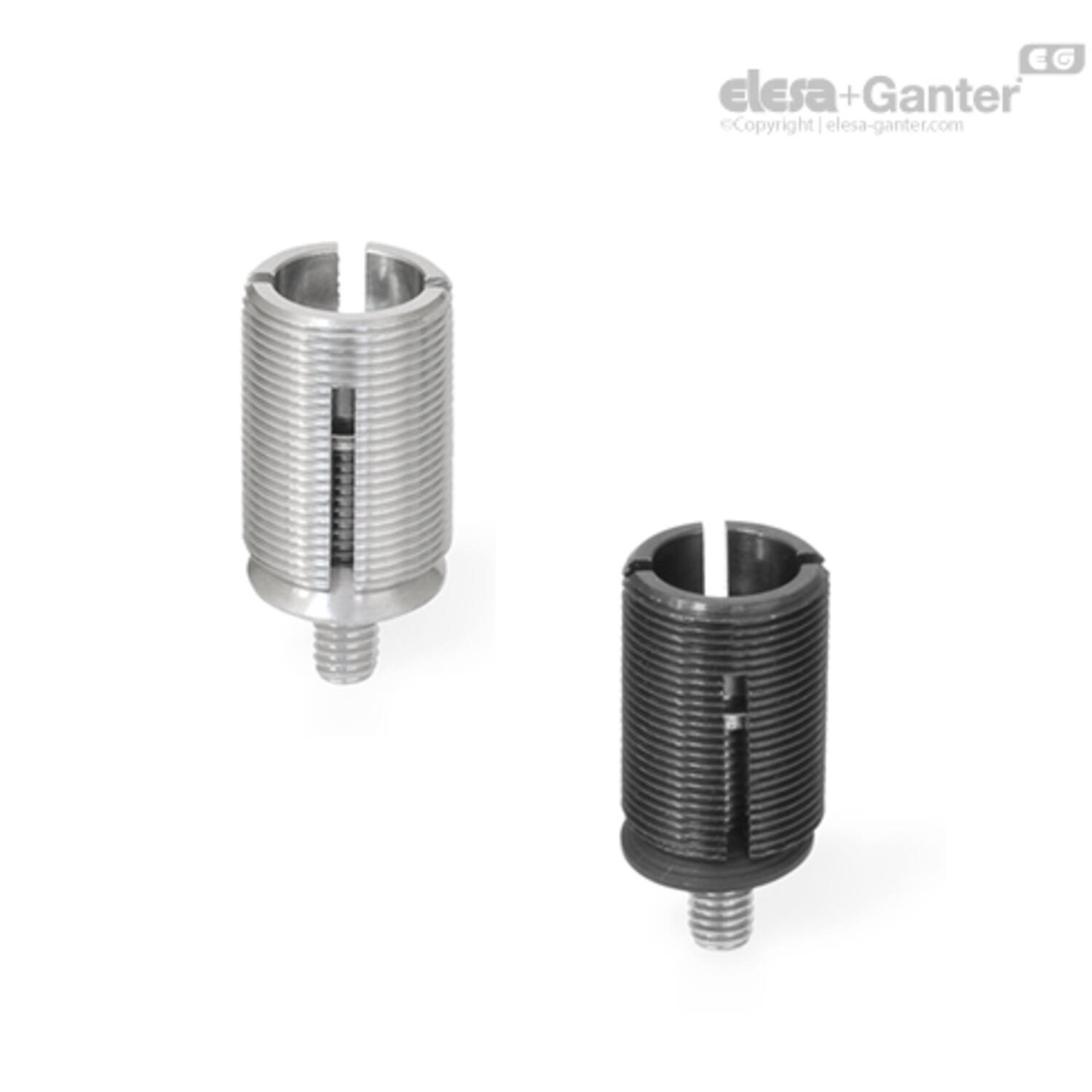

Uitvoering in staal ST
gezwart
Kogelschijf
Staal, behuizing gehard
Uitvoering in roestvrij staal NI
AISI 303
Kogelschijf
AISI 303
Cilinderkopschroef DIN 912
Roestvrijstaal A2-70
Sluitring DIN 433
Roestvast AISI 304
De stelelementen GN 355 worden gebruikt voor het nivelleren en afstellen van machines en apparatuur.
Ze bestaan uit een stelschroef, een cilinderschroef met schijf en een sferische sluitring. Na het uitvoeren van de afstelling met behulp van het montagegereedschap GN 355.1 , als accessoire verkrijgbaar, wordt de schroef stevig aangedraaid, waardoor de stelschroef en de sferische sluitring DIN 6319 eronder zich spreiden en zo verdraaiing in het tapgat wordt voorkomen.
De waarden voor w en x in de tabel en voor de statische belastbaarheid moeten worden gezien als referentiewaarden, die afhankelijk van de situatie kunnen verschillen. In het algemeen vormen ze geen garantie op de staat van het product. De gebruiker moet bepalen of het product geschikt is voor het beoogde doel.
- Montagegereedschap GN 355.1 (Codenummer, zie tabel)
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 109530965 | GN 355-M12x1-4,5-ST |
|
|||
| 109530975 | GN 355-M18x1-7-ST |
|
|||
| 109530985 | GN 355-M24x1,5-9-ST |
|
|||
| 109530995 | GN 355-M30x1,5-13-ST |
|
|||
| 109531005 | GN 355-M36x1,5-18-ST |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
h2 |
d4 |
d2 |
Code Nr ass.gereedschap |
stat.belast. in kN |
stat.belast. F in kN |
x min |
Gewicht (g) |
s |
d1 |
AF |
h1 |
t |
h3 |
w max |
d3 |
d5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10.9 | 12 | 4.5 | 355.1-12 | 4.4 | 4.4 | 8 | 20 | 2 | M 12 x 1 | 3 | 19.1 | 3 | 9.1 | 8 | M 4 | 9.1 |
| 10.1 | 17 | 7 | 355.1-18 | 10 | 10 | 12 | 36 | 2 | M 18 x 1 | 5 | 26.8 | 3 | 14.9 | 13 | M 6 | 12.6 |
| 11.3 | 24 | 9 | 355.1-24 | 27 | 27 | 16 | 68 | 4 | M 24 x 1.5 | 6 | 31.1 | 6 | 18.7 | 16 | M 8 | 19.6 |
| 20.4 | 30 | 13 | 355.1-30 | 40 | 40 | 20 | 130 | 4 | M 30 x 1.5 | 10 | 32.6 | 6 | 19.6 | 17 | M 12 | 25.6 |
| 15.8 | 36 | 18 | 355.1-36 | 70 | 70 | 24 | 227 | 4 | M 36 x 1.5 | 14 | 45.7 | 6 | 24.2 | 19 | M 16 | 31.6 |
