GN 3663

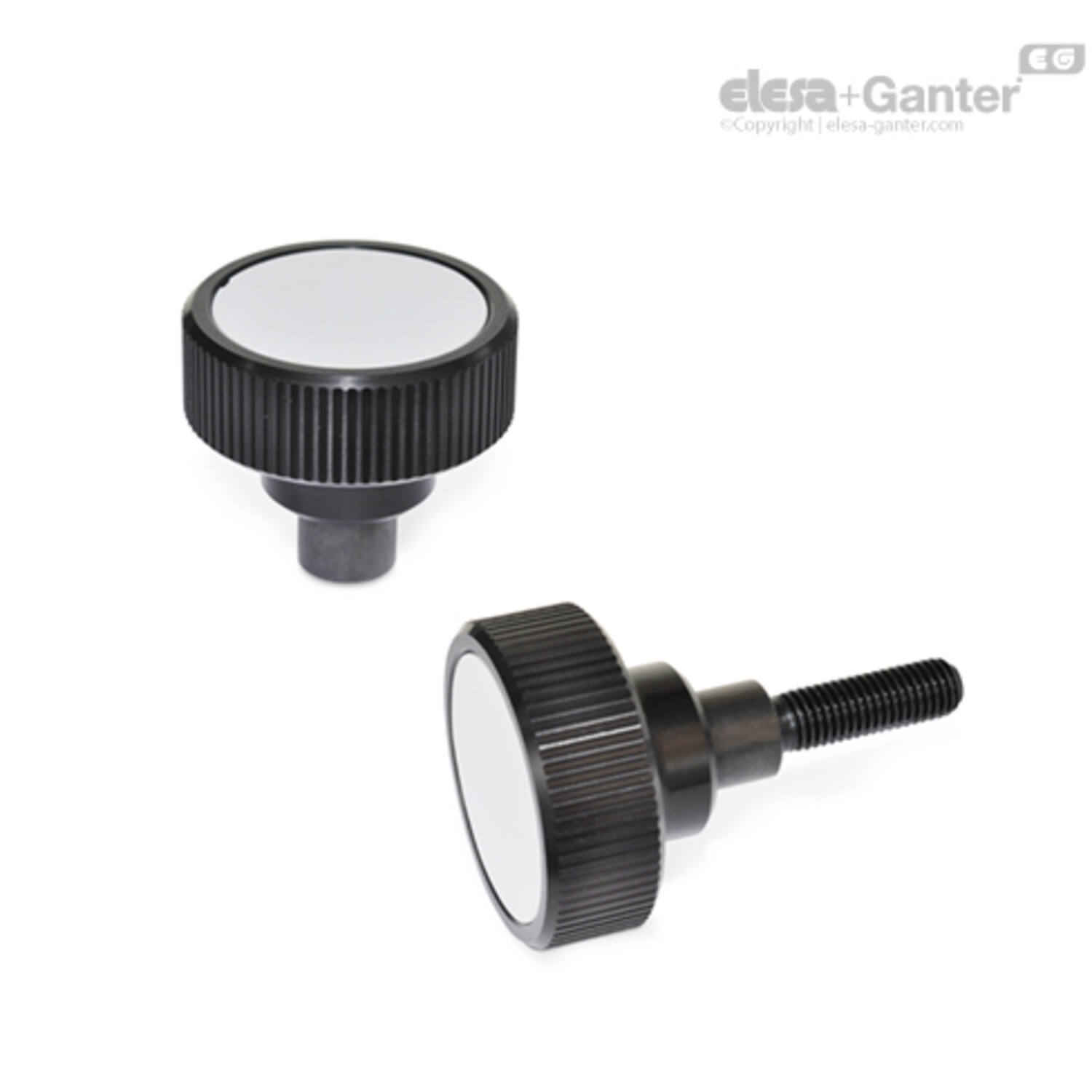

Kartelknoppen
Omschrijving
Knop
Aluminium
Zwart, geanodiseerd
Koppelmechanisme
Staal, gehard
Overige onderdelen
Staal, gezwart
Afdekdop
Lichtgrijs kunststof
Draaimoment kartelknoppen / draaimoment kartelknopschroeven GN 3663 worden gebruikt wanneer het handmatig toe te passen draaimoment beperkt moet worden.
Wanneer met de klok mee wordt gedraaid, activeert het mechanische systeem van de kartelknop een 'over-engagement' zodra het opgegeven draaimoment is bereikt. Wanneer tegen de klok in wordt gedraaid, vergrendelt het mechanische systeem zodanig dat het draaimoment niet is beperkt. Tijdens het aanhalen zorgt dit ervoor dat het maximaal toelaatbare draaimoment niet wordt overschreden. Aan de andere kant wordt het draaimoment dat nodig is voor het vrijgeven altijd betrouwbaar overgedragen.
Na het verwijderen van het kapje en het losdraaien van de verzonken schroef, kan het schroefdraad- of boringinzetstuk worden gedemonteerd.
- Andere afmetingen voor inzetstukken met boring, schroefdraad en draadstanginzetstukken analoog GN 300
- Andere afmetingen met speciale draadstangen analoog GN 306
- Andere draaimomenten
- Draaimomenten die het draaien tegen de klok in beperken of tegen de klok in of met de klok mee draaien
Scroll horizontaal onderaan de tabel en / of selecteer filters voor het gewenste resultaat
Code |
Omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
d6 |
h2 |
l |
D1 |
d1 |
d5 |
d4 |
Gewicht (g) |
Koppel ±10% in Nm |
h1 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Selecteer |
|
|
|
|
|
|
|
|
|
|
|||||
109535700 | GN 3663-27-M4-12-0,7 | 19 | 9.5 | 12 | 27 | 27 | 10 | M 4 | 43 | 0.7 | 35 | ||||
109535705 | GN 3663-27-M4-12-1 | 19 | 9.5 | 12 | 27 | 27 | 10 | M 4 | 42 | 1 | 35 | ||||
109535710 | GN 3663-27-M4-12-1,5 | 19 | 9.5 | 12 | 27 | 27 | 10 | M 4 | 42 | 1.5 | 35 | ||||
109535715 | GN 3663-27-M4-16-0,7 | 19 | 9.5 | 16 | 27 | 27 | 10 | M 4 | 43 | 0.7 | 35 | ||||
109535720 | GN 3663-27-M4-16-1 | 19 | 9.5 | 16 | 27 | 27 | 10 | M 4 | 42 | 1 | 35 | ||||
109535725 | GN 3663-27-M4-16-1,5 | 19 | 9.5 | 16 | 27 | 27 | 10 | M 4 | 42 | 1.5 | 35 | ||||
109535730 | GN 3663-27-M4-20-0,7 | 19 | 9.5 | 20 | 27 | 27 | 10 | M 4 | 43 | 0.7 | 35 | ||||
109535735 | GN 3663-27-M4-20-1 | 19 | 9.5 | 20 | 27 | 27 | 10 | M 4 | 42 | 1 | 35 | ||||
109535740 | GN 3663-27-M4-20-1,5 | 19 | 9.5 | 20 | 27 | 27 | 10 | M 4 | 42 | 1.5 | 35 | ||||
109535745 | GN 3663-27-M4-25-0,7 | 19 | 9.5 | 25 | 27 | 27 | 10 | M 4 | 44 | 0.7 | 35 | ||||
109535750 | GN 3663-27-M4-25-1 | 19 | 9.5 | 25 | 27 | 27 | 10 | M 4 | 43 | 1 | 35 | ||||
109535755 | GN 3663-27-M4-25-1,5 | 19 | 9.5 | 25 | 27 | 27 | 10 | M 4 | 43 | 1.5 | 35 | ||||
109535760 | GN 3663-27-M4-32-0,7 | 19 | 9.5 | 32 | 27 | 27 | 10 | M 4 | 44 | 0.7 | 35 | ||||
109535765 | GN 3663-27-M4-32-1 | 19 | 9.5 | 32 | 27 | 27 | 10 | M 4 | 43 | 1 | 35 | ||||
109534760 | GN 3663-27-M4-32-1,5 | 19 | 9.5 | 32 | 27 | 27 | 10 | M 4 | 43 | 1.5 | 35 | ||||
109535785 | GN 3663-27-M5-12-0,7 | 19 | 9.5 | 12 | 27 | 27 | 10 | M 5 | 43 | 0.7 | 35 | ||||
109535790 | GN 3663-27-M5-12-1 | 19 | 9.5 | 12 | 27 | 27 | 10 | M 5 | 42 | 1 | 35 | ||||
109535795 | GN 3663-27-M5-12-1,5 | 19 | 9.5 | 12 | 27 | 27 | 10 | M 5 | 42 | 1.5 | 35 | ||||
109535800 | GN 3663-27-M5-16-0,7 | 19 | 9.5 | 16 | 27 | 27 | 10 | M 5 | 40 | 0.7 | 35 | ||||
109535805 | GN 3663-27-M5-16-1 | 19 | 9.5 | 16 | 27 | 27 | 10 | M 5 | 43 | 1 | 35 | ||||
109535810 | GN 3663-27-M5-16-1,5 | 19 | 9.5 | 16 | 27 | 27 | 10 | M 5 | 43 | 1.5 | 35 | ||||
109535815 | GN 3663-27-M5-20-0,7 | 19 | 9.5 | 20 | 27 | 27 | 10 | M 5 | 44 | 0.7 | 35 | ||||
109535820 | GN 3663-27-M5-20-1 | 19 | 9.5 | 20 | 27 | 27 | 10 | M 5 | 43 | 1 | 35 | ||||
109535825 | GN 3663-27-M5-20-1,5 | 19 | 9.5 | 20 | 27 | 27 | 10 | M 5 | 43 | 1.5 | 35 | ||||
109535830 | GN 3663-27-M5-25-0,7 | 19 | 9.5 | 25 | 27 | 27 | 10 | M 5 | 45 | 0.7 | 35 | ||||
109535835 | GN 3663-27-M5-25-1 | 19 | 9.5 | 25 | 27 | 27 | 10 | M 5 | 42 | 1 | 35 | ||||
109535840 | GN 3663-27-M5-25-1,5 | 19 | 9.5 | 25 | 27 | 27 | 10 | M 5 | 44 | 1.5 | 35 | ||||
109535845 | GN 3663-27-M5-32-0,7 | 19 | 9.5 | 32 | 27 | 27 | 10 | M 5 | 46 | 0.7 | 35 | ||||
109535850 | GN 3663-27-M5-32-1 | 19 | 9.5 | 32 | 27 | 27 | 10 | M 5 | 45 | 1 | 35 | ||||
109535855 | GN 3663-27-M5-32-1,5 | 19 | 9.5 | 32 | 27 | 27 | 10 | M 5 | 45 | 1.5 | 35 | ||||
109535945 | GN 3663-34-M5-12-1 | 21 | 9.5 | 12 | 34 | 34 | 10 | M 5 | 62 | 1 | 37.5 | ||||
109535950 | GN 3663-34-M5-12-1,5 | 21 | 9.5 | 12 | 34 | 34 | 10 | M 5 | 63 | 1.5 | 37.5 | ||||
109535955 | GN 3663-34-M5-12-2,2 | 21 | 9.5 | 12 | 34 | 34 | 10 | M 5 | 64 | 2.2 | 37.5 | ||||
109535960 | GN 3663-34-M5-16-1 | 21 | 9.5 | 16 | 34 | 34 | 10 | M 5 | 63 | 1 | 37.5 | ||||
109535965 | GN 3663-34-M5-16-1,5 | 21 | 9.5 | 16 | 34 | 34 | 10 | M 5 | 61 | 1.5 | 37.5 | ||||
109535970 | GN 3663-34-M5-16-2,2 | 21 | 9.5 | 16 | 34 | 34 | 10 | M 5 | 65 | 2.2 | 37.5 | ||||
109535980 | GN 3663-34-M5-20-1 | 21 | 9.5 | 20 | 34 | 34 | 10 | M 5 | 60 | 1 | 37.5 | ||||
109535985 | GN 3663-34-M5-20-1,5 | 21 | 9.5 | 20 | 34 | 34 | 10 | M 5 | 61 | 1.5 | 37.5 | ||||
109535990 | GN 3663-34-M5-20-2,2 | 21 | 9.5 | 20 | 34 | 34 | 10 | M 5 | 62 | 2.2 | 37.5 | ||||
109535995 | GN 3663-34-M5-25-1 | 21 | 9.5 | 25 | 34 | 34 | 10 | M 5 | 64 | 1 | 37.5 | ||||
109536000 | GN 3663-34-M5-25-1,5 | 21 | 9.5 | 25 | 34 | 34 | 10 | M 5 | 65 | 1.5 | 37.5 | ||||
109536005 | GN 3663-34-M5-25-2,2 | 21 | 9.5 | 25 | 34 | 34 | 10 | M 5 | 66 | 2.2 | 37.5 | ||||
109536010 | GN 3663-34-M5-32-1 | 21 | 9.5 | 32 | 34 | 34 | 10 | M 5 | 65 | 1 | 37.5 | ||||
109536015 | GN 3663-34-M5-32-1,5 | 21 | 9.5 | 32 | 34 | 34 | 10 | M 5 | 66 | 1.5 | 37.5 | ||||
109536020 | GN 3663-34-M5-32-2,2 | 21 | 9.5 | 32 | 34 | 34 | 10 | M 5 | 67 | 2.2 | 37.5 | ||||
109536035 | GN 3663-34-M6-12-1 | 21 | 9.5 | 12 | 34 | 34 | 10 | M 6 | 63 | 1 | 37.5 | ||||
109536040 | GN 3663-34-M6-12-1,5 | 21 | 9.5 | 12 | 34 | 34 | 10 | M 6 | 64 | 1.5 | 37.5 | ||||
109536045 | GN 3663-34-M6-12-2,2 | 21 | 9.5 | 12 | 34 | 34 | 10 | M 6 | 65 | 2.2 | 37.5 | ||||
109534770 | GN 3663-34-M6-16-1 | 21 | 9.5 | 16 | 34 | 34 | 10 | M 6 | 60 | 1 | 37.5 | ||||
109534780 | GN 3663-34-M6-16-1,5 | 21 | 9.5 | 16 | 34 | 34 | 10 | M 6 | 60 | 1.5 | 37.5 | ||||
109534790 | GN 3663-34-M6-16-2,2 | 21 | 9.5 | 16 | 34 | 34 | 10 | M 6 | 65 | 2.2 | 37.5 | ||||
109536055 | GN 3663-34-M6-20-1 | 21 | 9.5 | 20 | 34 | 34 | 10 | M 6 | 64 | 1 | 37.5 |
