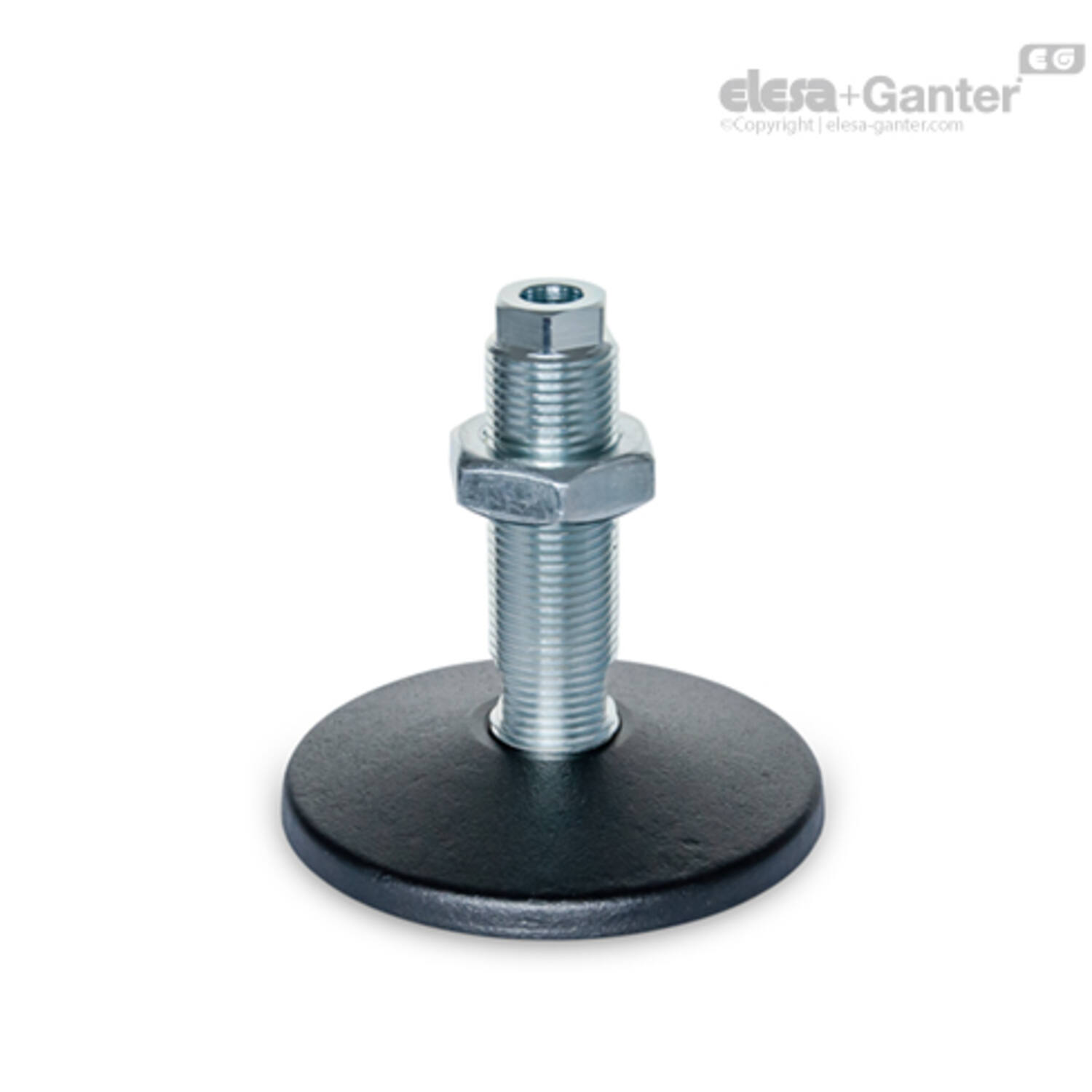

GN 37

Stelvoet

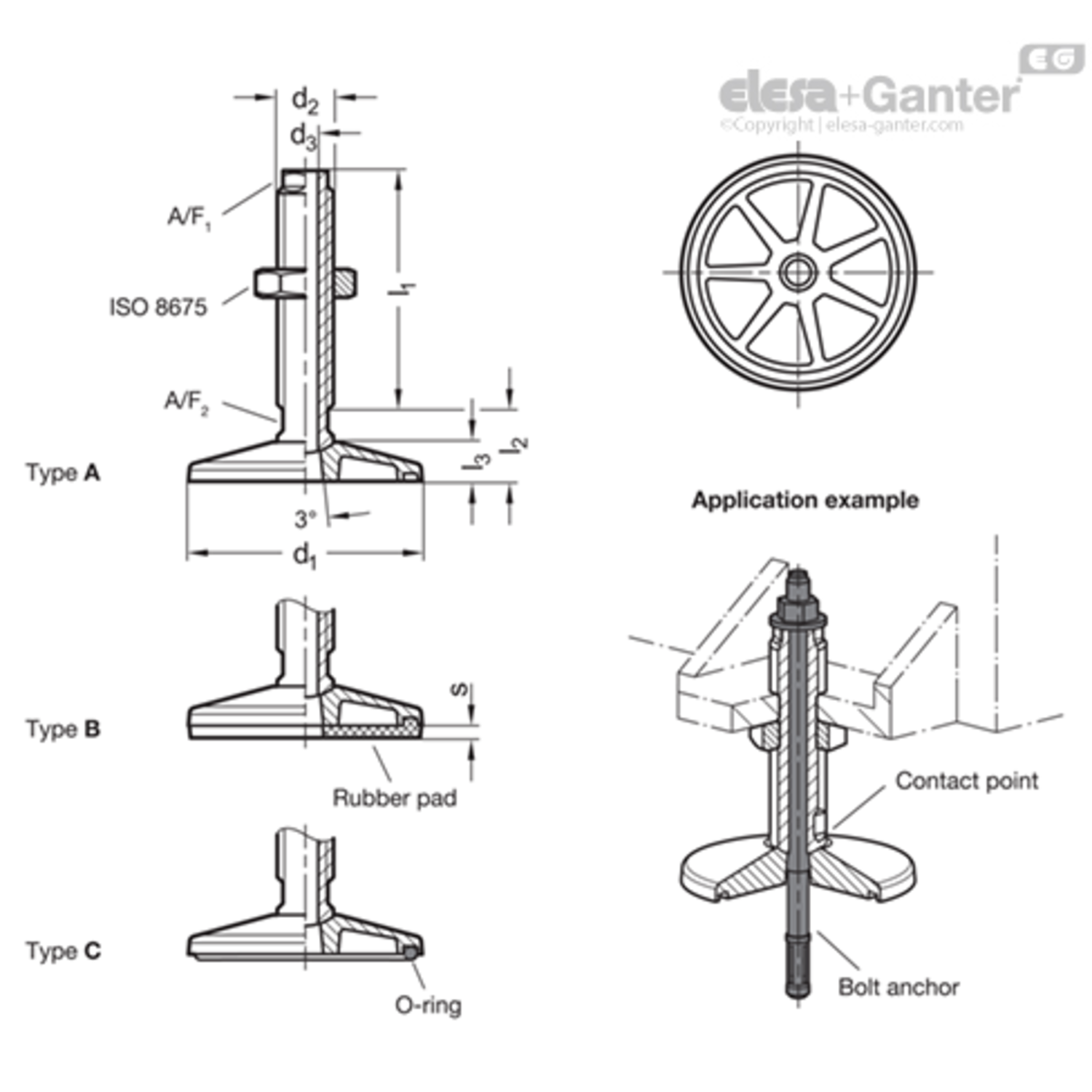

Typen (voetplaat)

• Type A: zonder rubberen onderlaag

• Type B: met rubberen onderlaag

• Type C: met O-ring

Voetplaat

Staal, kunststof bekleding

zwart, RAL 9005, textuurafwerking

Draadstangen / zeskantmoer ISO 8675

Staal, verzinkt, blauw gepassiveerd

Rubberen onderlaag, ingelegd

zwart, NBR

85±5 Shore A

O-ring, ingelegd

zwart, NBR

≈ 70 Shore A

Machinevoeten GN 37 worden gekenmerkt door hun solide constructie en grote variëteit. Ze worden met name gebruikt in grote en zware systemen en machines. Met het doorvoergat kunnen de machinevoeten centraal worden bevestigd aan de grond, wat ze ideaal maakt voor druk- en trekbelastingen.

Voetplaten en draadstang zijn niet onderling verbonden, tijdens de opstelling worden ze automatisch gecentreerd door de straal aan het contactpunt.

Type B met rubberen onderlaag voorkomt het slippen naar de zijkant, beschermt gevoelige oppervlakken en dempt trillingen en bevingen. Type C met O-ring zorgt voor een afdichting over de grond, zodat er zich geen vuil kan ophopen onder de voet. Wanneer ze samen met een opvangbak worden gebruikt, kunnen bijvoorbeeld smeermiddelen niet ontsnappen naar het onderliggende oppervlak.

• Elastomeerkenmerken

• Fundamentele ISO-toleranties
