GN 3975 Wormwielreductoren
GN 3975-A 1
GN 3975-A 2

GN 3975
Wormwielreductoren

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

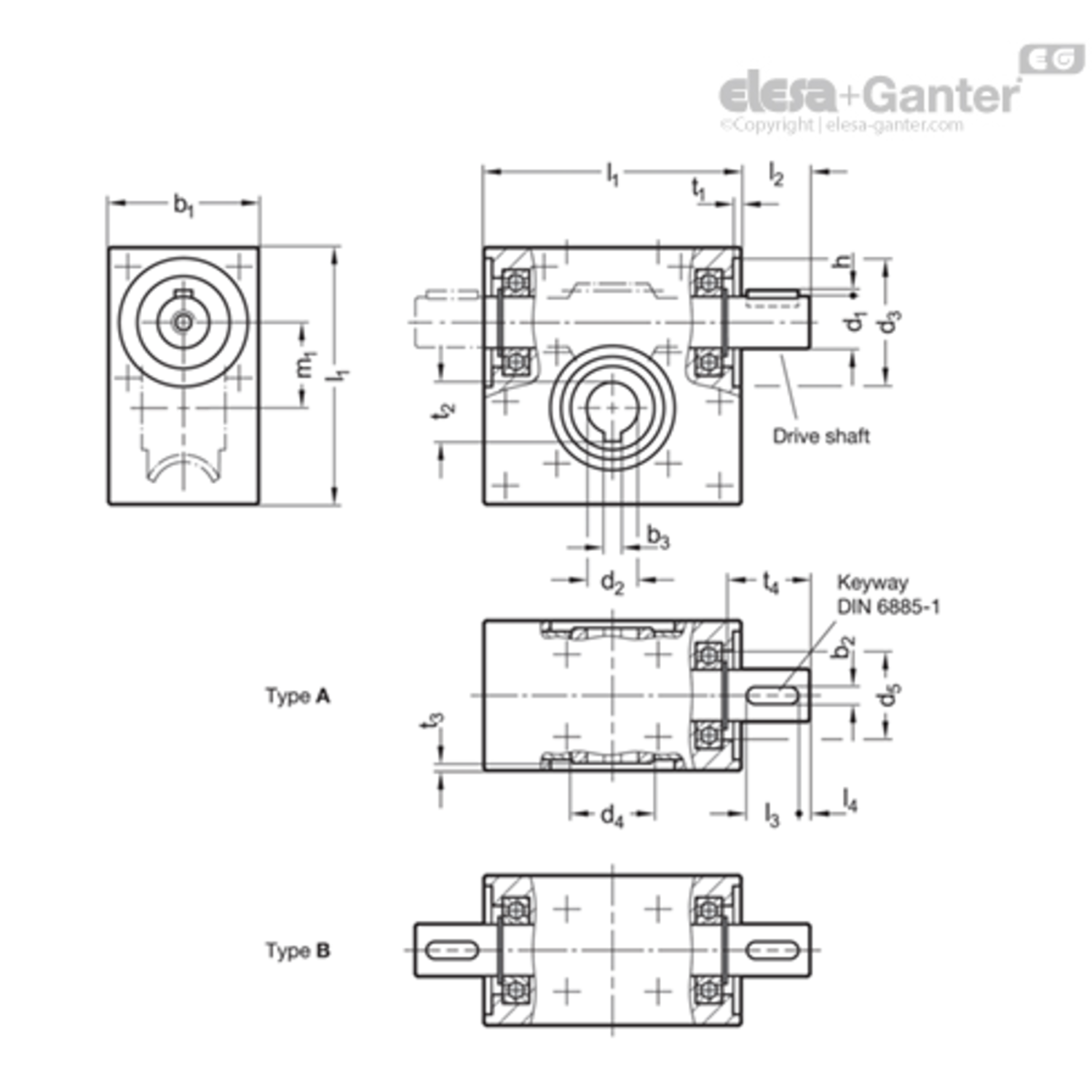

  • Type A: aandrijving aan één kant
  • Type B: continue aandrijving

Behuizing

Aluminium

  • Verzegeld om binnendringen van stof te voorkomen
  • geanodiseerd, natuurlijke kleur AN

Wormschroef

Staal

Wormwiel

Messing

kogellager

Staal

Verzegeld (afdichtschijven 2RS)

Bedrijfstemperatuur -20°C tot +60°C

2Informatie

Wormwielreductoren GN 3975 kunnen ondanks hun zeer compacte afmetingen een hoog draaimoment overbrengen. Ze kunnen gemakkelijk worden gebruikt voor een groot aantal toepassingen, zoals hellingsaanpassingen of om de draairichting van de as te veranderen.

De talrijke bevestigingsgaten zorgen voor een eenvoudige montage in elke richting of positie. De parallelle sleutels kunnen elke hoekpositie innemen.

Afhankelijk van de overbrengingsverhouding mag er geen statische zelfremming zijn tussen de wormschroef en het wormwiel, wat betekent dat het wormwiel uit een rusttoestand kan worden gedraaid door een koppel afkomstig van het uitgaande uiteinde.

3Technische informatie4Mechanische kenmerken
Omtrekspeling op de aandrijfas1° ± 0.5°
Draairichting asWillekeurig
Richting van wormschroefLinks
Verwachte levensduur1.000 uur onder volledige belasting bij een toerental van 500 omw/min,
ervan uitgaande dat de versnellingsbak 20% van elke 5 minuten werkt (richtwaarde)
(1 minuut werking + 4 minuten pauze) bij een omgevingstemperatuur van 20 °C
OnderhoudPermanente smering met vet, onderhoudsvrij
m1OverbrengingsverhoudingMax. ingang draaimoment in Nm*Max. uitgang draaimoment in Nm*IngangzijdeUitgangzijdeEfficiëntie in %Zelfremmend
bij 100 min-1bij 500 min-1bij 1000 min-1bij 100 min-1bij 500 min-1bij 1000 min-1Max. radiale kracht in N**Max. axiale kracht in N***Max. radiale kracht in N**Max. axiale kracht in N***
2052.92.31.7108620020050050070-
20132.11.81.515131120020050050056-
20151.51.311210825025050050052-
20181.10.90.7119725025050050055-
20230.90.70.5108625025050050050-
20300.60.50.48.575.535035050050045-
20400.350.310.315.54.8440040050050039x
20650.240.20.24.53.8350050050050029x
3055.44.94.319171540030080080070-
30103.43.12.820181640030080080058-
30172.21.91.817151440040080080046-
30201.71.61.41513.51280040080080043-
30251.31.21.113.5121180080080080041-
30341.21.1112111060080080080029-
30450.90.80.810.59.5970060080080025-
30640.50.40.38.57.5670060080080027x

* Ingangzijde snelheid

** Bij axiale kracht = 0

*** Bij radiale kracht = 0

5Montage-instructies

Oefen tijdens de montage geen krachten uit op de behuizing of op de lagers. Het gebruik van de gaten met schroefdraad d8 in de as wordt aanbevolen. Het gebruik van een overeenkomstige koppeling wordt aanbevolen om productiegerelateerde asverschuivingen en rondlooptoleranties te compenseren, evenals voor het dempen van trillingen en schokken.

6Toepassingsvoorbeelden


Uitvoering

GN 3975-A
GN 3975-A Wormwielreductor, wormschroef en kogellager, staal, messinng wormwiel, eenijdige aandrijving
GN 3975-B
GN 3975-B Wormwielreductor, wormschroef en kogellager, staal, messinng wormwiel, continue aandrijving
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470071193 GN 3975-20-A-12-13-AN
€ 377,57
470071194 GN 3975-20-A-12-15-AN
€ 377,57
470071195 GN 3975-20-A-12-18-AN
€ 377,57
470071196 GN 3975-20-A-12-23-AN
€ 377,57
470071197 GN 3975-20-A-12-30-AN
€ 377,57
470071198 GN 3975-20-A-12-40-AN
€ 377,57
470194754 GN 3975-20-A-12-5-AN
€ 377,57
470071199 GN 3975-20-A-12-65-AN
€ 377,57
470194763 GN 3975-30-A-12-10-AN
€ 474,07
470194764 GN 3975-30-A-12-17-AN
€ 474,07
470194765 GN 3975-30-A-12-20-AN
€ 474,07
470194766 GN 3975-30-A-12-25-AN
€ 474,07
470194767 GN 3975-30-A-12-34-AN
€ 474,07
470194768 GN 3975-30-A-12-45-AN
€ 474,07
470194769 GN 3975-30-A-12-5-AN
€ 474,07
470194770 GN 3975-30-A-12-64-AN
€ 474,07

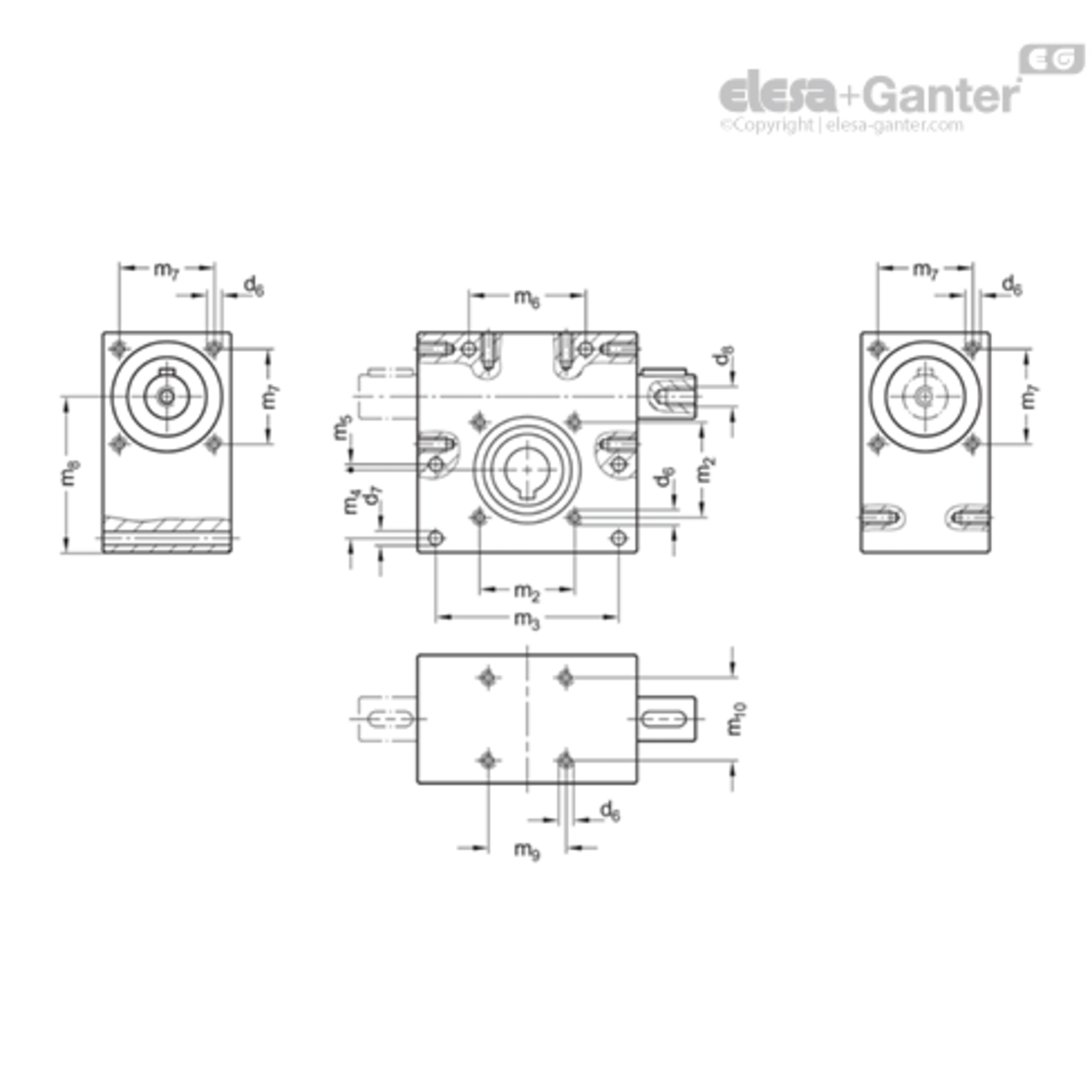

m10

b2

t2

d4

m6

t4

h

m9

l1

b3 JS9

m4

l3

d7

Gewicht (g)

d2 H7

m5

b1

m7

l4

d1 j6

d3

d5

m2

m3

t3

t1

l2

m8

m1
26 4 13.8 20 31 18.3 1.5 22.5 60 4 17.5 12 4.2 422 12 1.5 35 26 3 12 30 27.4 26 50 1.6 2 16 42.5 20
26 4 13.8 20 31 18.3 1.5 22.5 60 4 17.5 12 4.2 425 12 1.5 35 26 3 12 30 27.4 26 50 1.6 2 16 42.5 20
26 4 13.8 20 31 18.3 1.5 22.5 60 4 17.5 12 4.2 426 12 1.5 35 26 3 12 30 27.4 26 50 1.6 2 16 42.5 20
26 4 13.8 20 31 18.3 1.5 22.5 60 4 17.5 12 4.2 428 12 1.5 35 26 3 12 30 27.4 26 50 1.6 2 16 42.5 20
26 4 13.8 20 31 18.3 1.5 22.5 60 4 17.5 12 4.2 438 12 1.5 35 26 3 12 30 27.4 26 50 1.6 2 16 42.5 20
26 4 13.8 20 31 18.3 1.5 22.5 60 4 17.5 12 4.2 426 12 1.5 35 26 3 12 30 27.4 26 50 1.6 2 16 42.5 20
26 4 13.8 20 31 18.3 1.5 22.5 60 4 17.5 12 4.2 434 12 1.5 35 26 3 12 30 27.4 26 50 1.6 2 16 42.5 20
26 4 13.8 20 31 18.3 1.5 22.5 60 4 17.5 12 4.2 432 12 1.5 35 26 3 12 30 27.4 26 50 1.6 2 16 42.5 20
30 4 16.3 25 15 20.5 1.5 30 80 5 20 12 5.5 882 14 10 40 26 3 12 30 27.4 40 60 2 4 16 57.5 30
30 4 16.3 25 15 20.5 1.5 30 80 5 20 12 5.5 863 14 10 40 26 3 12 30 27.4 40 60 2 4 16 57.5 30
30 4 16.3 25 15 20.5 1.5 30 80 5 20 12 5.5 861 14 10 40 26 3 12 30 27.4 40 60 2 4 16 57.5 30
30 4 16.3 25 15 20.5 1.5 30 80 5 20 12 5.5 869 14 10 40 26 3 12 30 27.4 40 60 2 4 16 57.5 30
30 4 16.3 25 15 20.5 1.5 30 80 5 20 12 5.5 865 14 10 40 26 3 12 30 27.4 40 60 2 4 16 57.5 30
30 4 16.3 25 15 20.5 1.5 30 80 5 20 12 5.5 870 14 10 40 26 3 12 30 27.4 40 60 2 4 16 57.5 30
30 4 16.3 25 15 20.5 1.5 30 80 5 20 12 5.5 867 14 10 40 26 3 12 30 27.4 40 60 2 4 16 57.5 30
30 4 16.3 25 15 20.5 1.5 30 80 5 20 12 5.5 881 14 10 40 26 3 12 30 27.4 40 60 2 4 16 57.5 30
