GN 408.1
Positioneerelementen
Omschrijving
Typen
- Type B: Glad contactvlak, gebogen
- Type G: Glad contactvlak, geslepen
- Type K: Kogelvormig contactvlak, gebogen
Staal ST
- inzetgehard
- gezwart
Type B / K
Contactvlak
gedraaid
Type G
Contactvlak
Geslepen

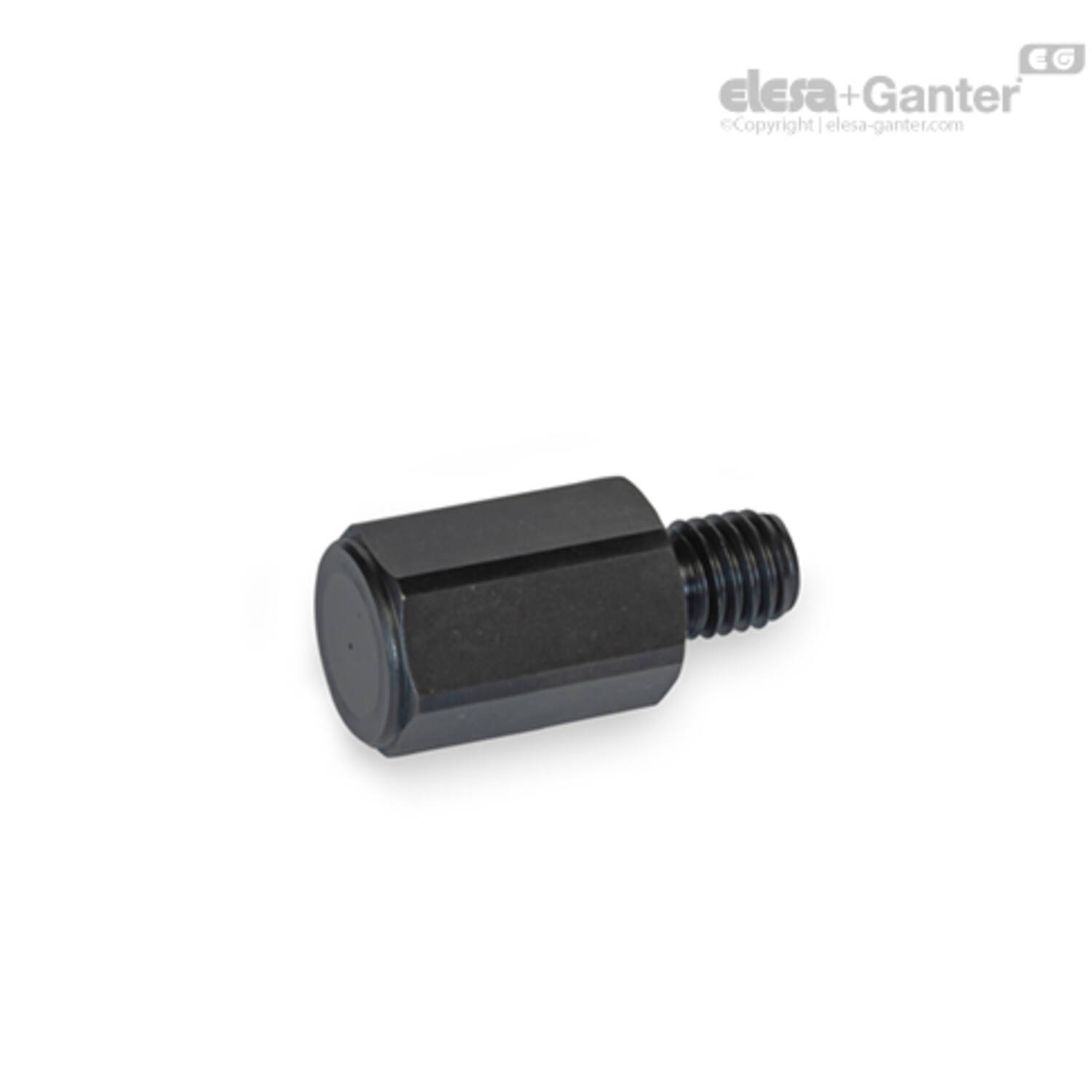

Positionerings- en ondersteuningselementen GN 408.1 worden gebruikt bij de constructie van apparaten en gereedschappen om werkstukken te monteren en positioneren. Ze kunnen ook worden gebruikt als aanslagen, drukstukken of voeten.
Type G is met name geschikt voor toepassingen waarbij de hoogte van de steunoppervlakken zo precies mogelijk moet zijn. Op ongelijke en schuine oppervlakken, zoals onbewerkte delen, biedt het gebogen steunoppervlak van type K een aantal voordelen.
- andere afmetingen
- andere materialen
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
e |
l1 |
h ±0.05 |
Gewicht (g) |
d1 |
AF |
h \|\|Type_G\|\| ±0.01 \|\|Type_B/K\|\| ±0.05 |
r |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Filter |
|
|
|
|
|
|
|
|
|||||
| 470040991 | GN 408.1-ST-10-M6-K |
|
11 | 8 | 10 | 8 | M6 | 10 | 10 | 15 | |||
| 470040994 | GN 408.1-ST-12-M8-K |
|
14.3 | 10 | 12 | 16 | M8 | 13 | 12 | 20 | |||
| 470040997 | GN 408.1-ST-16-M10-K |
|
18.7 | 12 | 16 | 46 | M10 | 17 | 16 | 30 | |||
| 470040992 | GN 408.1-ST-16-M6-K |
|
11 | 8 | 16 | 12 | M6 | 10 | 16 | 15 | |||
| 470041000 | GN 408.1-ST-20-M12-K |
|
20.9 | 14 | 20 | 57 | M12 | 19 | 20 | 35 | |||
| 470040995 | GN 408.1-ST-20-M8-K |
|
14.3 | 10 | 20 | 25 | M8 | 13 | 20 | 20 | |||
| 470040998 | GN 408.1-ST-25-M10-K |
|
18.7 | 12 | 25 | 53 | M10 | 17 | 25 | 30 | |||
| 470041003 | GN 408.1-ST-25-M16-K |
|
29.7 | 19 | 25 | 143 | M16 | 27 | 25 | 50 | |||
| 470040993 | GN 408.1-ST-25-M6-K |
|
11 | 8 | 25 | 18 | M6 | 10 | 25 | 15 | |||
| 470040996 | GN 408.1-ST-30-M8-K |
|
14.3 | 10 | 30 | 36 | M8 | 13 | 30 | 20 | |||
| 470041001 | GN 408.1-ST-32-M12-K |
|
20.9 | 14 | 32 | 86 | M12 | 19 | 32 | 35 | |||
| 470040999 | GN 408.1-ST-40-M10-K |
|
18.7 | 12 | 40 | 82 | M10 | 17 | 40 | 30 | |||
| 470041004 | GN 408.1-ST-40-M16-K |
|
29.7 | 19 | 40 | 215 | M16 | 27 | 40 | 50 | |||
| 470041002 | GN 408.1-ST-50-M12-K |
|
20.9 | 14 | 50 | 129 | M12 | 19 | 50 | 35 | |||
| 470041005 | GN 408.1-ST-60-M16-K |
|
29.7 | 19 | 60 | 311 | M16 | 27 | 60 | 50 | |||
