GN 411.2
Vergrendelingshendels
Omschrijving
Typen

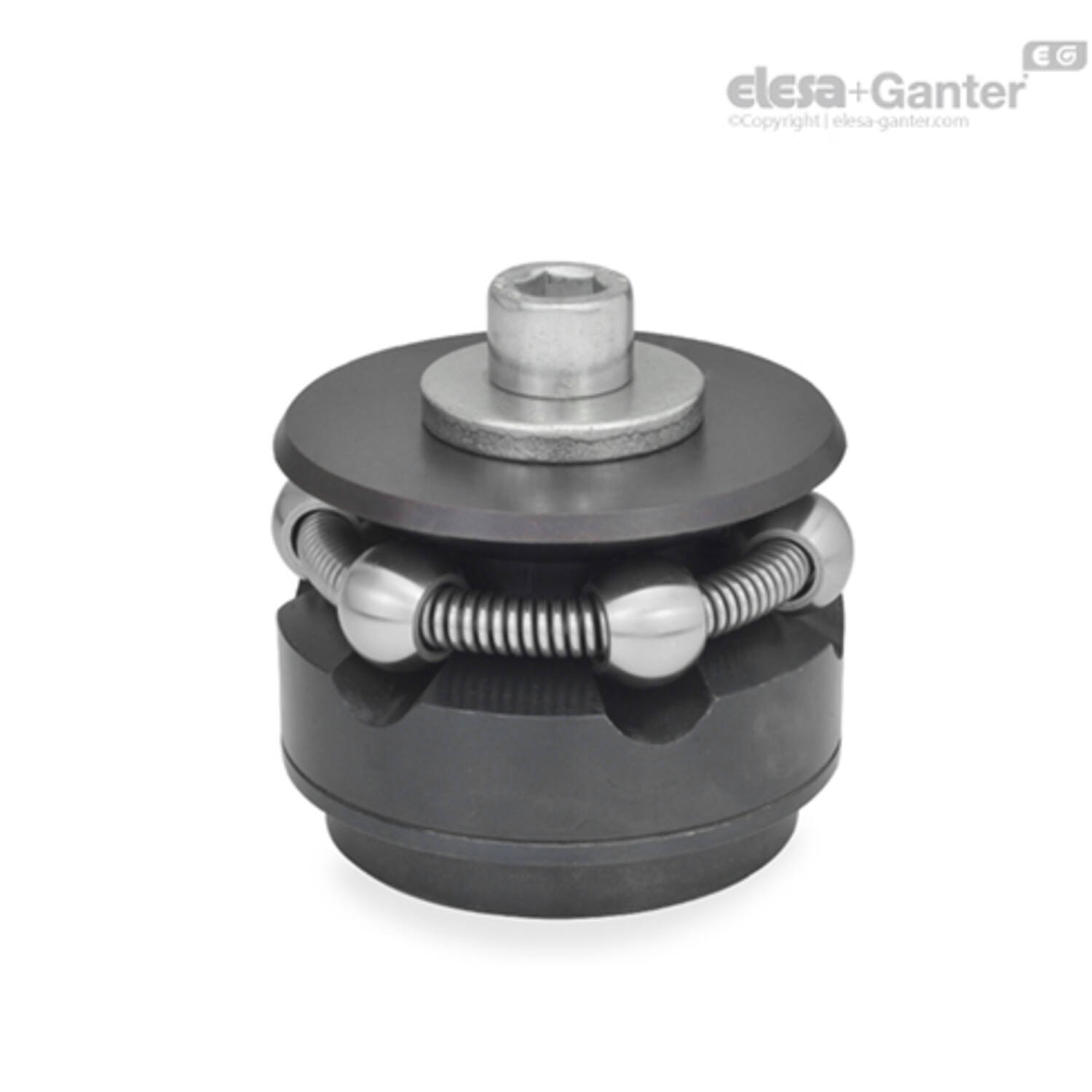

- Type K: met spankogels
- Type S: met spansegmenten
Staal
- gehard
- Gezwart
Spankogels/-segmenten
- gehard
- Glad, getrommeld
Met centreerspanners kunnen GN 411.2-werkstukken centraal worden geplaatst en van de binnenkant van de boring worden geklemd.
Ze bieden de volgende voordelen:
- Nauwkeurig zelf centreren
- Repetitieve nauwkeurigheid: ± 0,025
- Nauwkeurigheid van concentriciteit: ± 0,05
- Solide en stabiele klemming door 3 of 6 contactpunten op het werkstuk
- Klemmen van werkstukken met een ongelijkmatig of onregelmatig oppervlak (zoals gietstukken) van type K
- Vervormingsvrij klemmen
- Verminderde hoogte
- Kan in elke stand worden gemonteerd
- Groot instelbaar bereik
- Neertrekklemmen
- Centreerspanners GN 411.3, bedienbaar vanaf de tegenoverliggende zijde voor hydraulische of pneumatische bediening
- Centreerspanners met 2 klemelementen voor klembuizen
Lengte
Werkingsprincipe

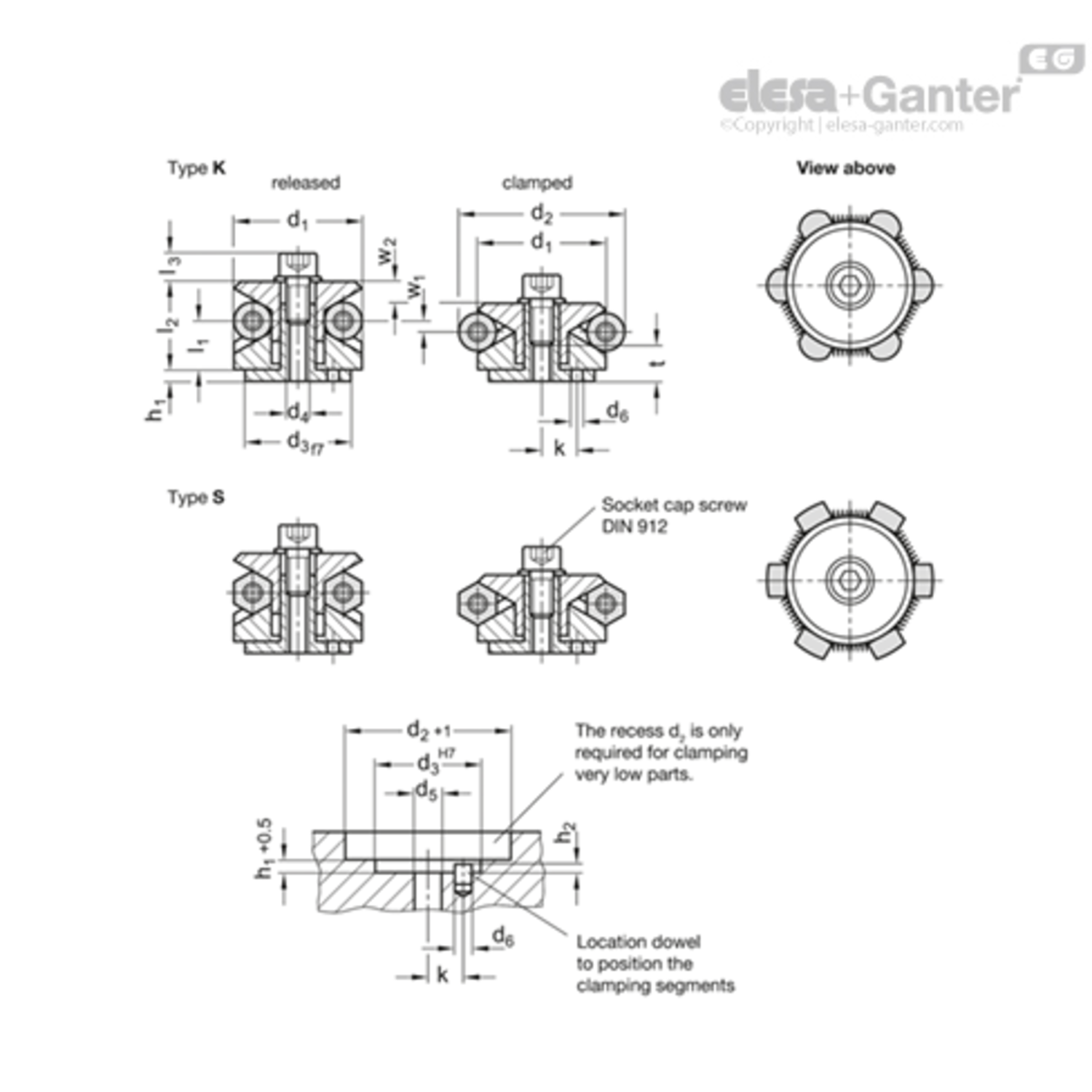

Een ronde kogelkooi met 3 of 6 kogels wordt via een nauwkeurig geleide kegel naar buiten gedrukt door middel van een schroef die door de uitgeoefende stuwkracht de buitendiameter van de ronde kogelkooi zal vergroten. Dit leidt weer tot een stevig contact tussen de centreerspanner en de boring van het werkstuk.
Type K (met kogels) wordt gebruikt voor klemtoepassingen waarbij kleine kogelmarkeringen op de contactpunten met het werkstuk acceptabel zijn. Type S (met klemsegmenten) wordt gebruikt in die gevallen waarbij markeringen op de klempunten op het werkstuk acceptabel zijn.
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
h2 |
d4 |
d2 |
l1 |
l1 min |
l3 |
k ±0.1 |
Gewicht (g) |
d6 |
d1 |
Klemkracht F in kN |
t min |
h1 |
Aantal klemelementen |
d3 |
w2 |
d5 |
w1 |
l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Filter |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
| 103111275 | GN 411.2-14,5-S |
|
3.5 | M 4 | 18.5 | 9.8 | 9.8 | 5 | 4.5 | 20 | 2 | 14.5 | 3.5 | 6 | 5.5 | 3 | 12 | 2.3 | 4.3 | 1.2 | 14.2 | |||
| 103111285 | GN 411.2-18,5-S |
|
3 | M 5 | 22.5 | 11.5 | 11.5 | 6.2 | 5.5 | 39 | 2.5 | 18.5 | 4 | 7 | 7.5 | 3 | 15 | 2.3 | 5.3 | 1.2 | 16.5 | |||
| 103111295 | GN 411.2-22,5-S |
|
4 | M 6 | 26.5 | 14.1 | 14.1 | 9 | 7 | 61 | 3 | 22.5 | 4.5 | 8 | 6 | 3 | 20 | 2.3 | 6.4 | 1.2 | 19.6 | |||
| 103111305 | GN 411.2-26,5-S |
|
4.5 | M 6 | 30.5 | 14.1 | 14.1 | 9 | 7 | 87 | 3 | 26.5 | 4.5 | 8 | 6 | 3 | 20 | 2.3 | 6.4 | 1.2 | 19.8 | |||
| 103111315 | GN 411.2-30,5-S |
|
4.5 | M 6 | 38.5 | 14.1 | 14.1 | 9 | 9 | 127 | 4 | 30.5 | 4.5 | 8 | 7 | 3 | 25 | 4.6 | 6.4 | 2.3 | 23.2 | |||
| 103111325 | GN 411.2-38,5-S |
|
4.5 | M 8 | 46.5 | 18 | 18 | 12 | 11 | 235 | 4 | 38.5 | 6.5 | 10 | 7.5 | 6 | 30 | 4.6 | 8.4 | 2.3 | 27.2 | |||
| 103111335 | GN 411.2-46,5-S |
|
4.5 | M 8 | 54.5 | 18 | 18 | 12 | 11 | 325 | 4 | 46.5 | 6.5 | 10 | 7.5 | 6 | 30 | 4.6 | 8.4 | 2.3 | 27.1 | |||
| 103111345 | GN 411.2-54,5-S |
|
5.5 | M 10 | 70.5 | 23.7 | 23.7 | 14 | 15 | 660 | 5 | 54.5 | 8 | 12 | 9 | 6 | 45 | 9.2 | 10.5 | 4.7 | 40.6 | |||
| 103111355 | GN 411.2-70,5-S |
|
5.5 | M 12 | 86.5 | 28.3 | 28.3 | 17 | 17 | 1280 | 5 | 70.5 | 10 | 15 | 10 | 6 | 60 | 9.2 | 13 | 4.7 | 46.1 | |||
| 103111365 | GN 411.2-86,5-S |
|
5.5 | M 16 | 102.5 | 30.3 | 30.3 | 21 | 25 | 1792 | 5 | 86.5 | 12.5 | 15 | 10 | 6 | 60 | 9.2 | 17 | 4.7 | 51.2 | |||
