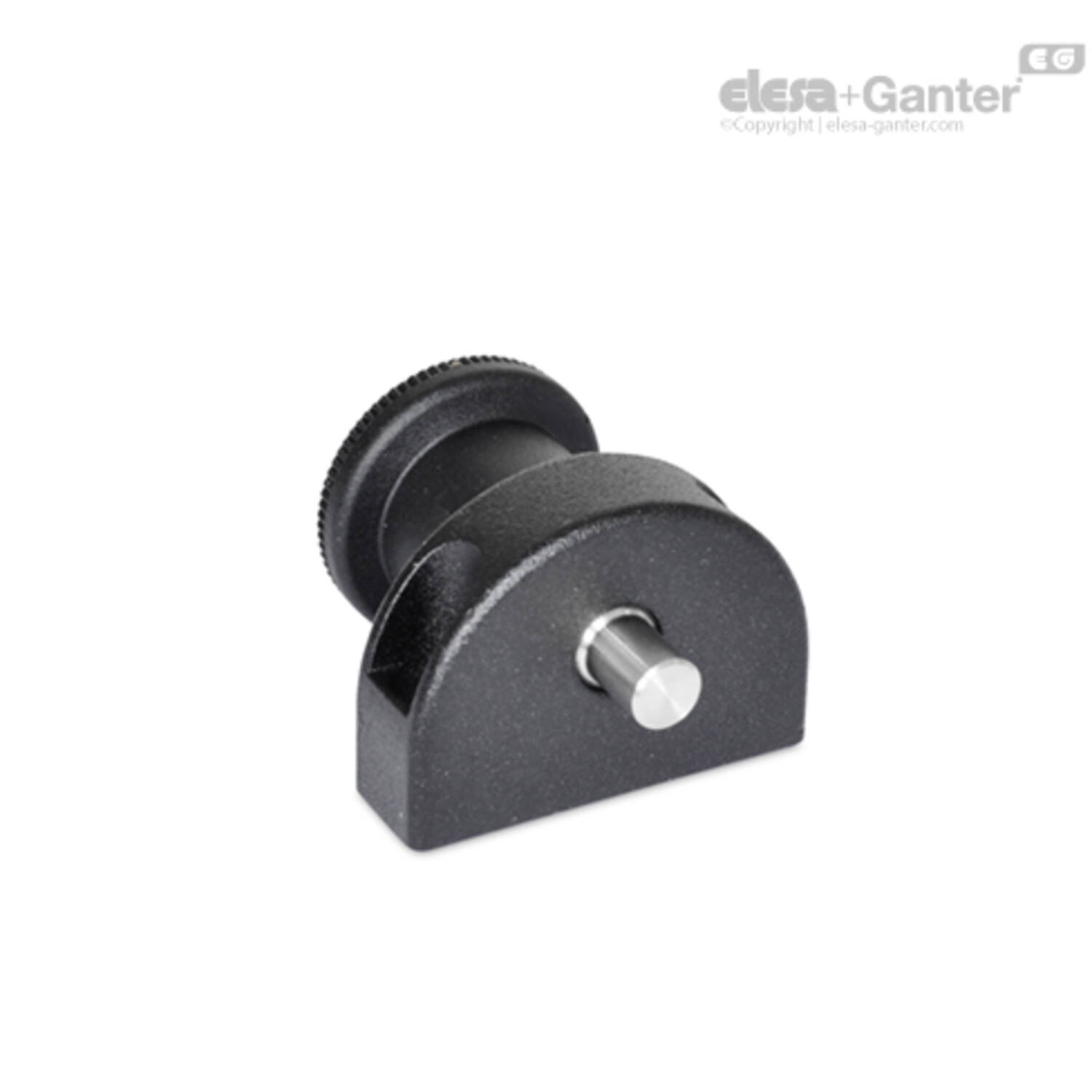

GN 412 Blokkeerbouten
GN 412 1

GN 412
Blokkeerbouten

Zink spuitgiet met zwarte kunststoflaag mat

Bekijk volledig
__logo__profile__ __logo__RoHS__

Omschrijving

1 Specificaties

Typen

  • Type B: zonder rustpositie
  • Type C: met rustpositie

Identificatienr.

  • Nr. 1: Montage vanaf de voorkant
  • Nr. 2: Montage vanaf de achterkant

Geleider

Zinkspuitgietwerk

Kunststof bekleding

Zwart, structuurafwerking

Pen

RVS AISI 303

Veer

RVS AISI 301

Knop

Kunststof (polyamide PA)

  • Zwart, matte afwerking
  • Niet verwijderbaar

 2 Informatie

Het opvallende kenmerk van de indexeerbouten GN 412 is hun compacte ontwerp. Ze worden vanaf de voorkant met cilinderkopschroeven of vanaf de achterkant met schroefdraad gemonteerd. Bij type C kan de knop 30° worden gedraaid na het intrekken van de indexeerpen, waarbij deze in de 'ingetrokken' stand wordt gehouden door middel van de indexvergrendeling.

De afmetingen en aansluitmaten zijn afgestemd op montage in combinatie met GN 412.1 montageblokken en positioneerbussen GN 412.2 of GN 412.3.


3 Technische informatie

Uitvoering

GN 412
GN 412 Blokkeerbout met montageflens, met / zonder rustpositie, zink spuitgiet met zwarte RAL 9005 kunststofcoating mat, met kunststof knop
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109532465 GN 412-10-47-B-1
€ 11,59
109532470 GN 412-10-47-B-2
€ 11,71
109532475 GN 412-10-47-C-1
€ 11,27
109532480 GN 412-10-47-C-2
€ 11,74
109532485 GN 412-5-35-B-1
€ 8,54
109532490 GN 412-5-35-B-2
€ 8,61
109532495 GN 412-5-35-C-1
€ 8,49
109532500 GN 412-5-35-C-2
€ 8,61
109532505 GN 412-6-35-B-1
€ 8,44
109532510 GN 412-6-35-B-2
€ 8,52
109532515 GN 412-6-35-C-1
€ 8,42
109532520 GN 412-6-35-C-2
€ 8,54
109532525 GN 412-8-47-B-1
€ 11,64
109532530 GN 412-8-47-B-2
€ 11,76
109532535 GN 412-8-47-C-1
€ 11,32
109532540 GN 412-8-47-C-2
€ 11,86

d4

h

l2 min

d2

l1

k

l3

Gewicht (g)

s

Veerdruk in N2

Veerdruk in N3

AF

t

l4

d3

d1 Pin 0/-0.06 Boring +0.05/+0.1

B
33 34 10 5.3 39 35 10 143 14 35 9 17 N.v.t. 18 N.v.t. 10 47
33 34 10 N.v.t. 39 35 N.v.t. 154 14 35 9 17 12 18 M 5 10 47
33 34 10 5.3 39 35 10 143 14 35 9 17 N.v.t. 18 N.v.t. 10 47
33 34 10 N.v.t. 39 35 N.v.t. 155 14 35 9 17 12 18 M 5 10 47
25 26 6 4.3 32 25 6 63 12 15 5 12 N.v.t. 14 N.v.t. 5 35
25 26 6 N.v.t. 32 25 N.v.t. 71 12 15 5 12 10 14 M 4 5 35
25 26 6 4.3 32 25 6 63 12 15 5 12 N.v.t. 14 N.v.t. 5 35
25 26 6 N.v.t. 32 25 N.v.t. 70 12 15 5 12 10 14 M 4 5 35
25 26 6 4.3 32 25 6 64 12 15 5 12 N.v.t. 14 N.v.t. 6 35
25 26 6 N.v.t. 32 25 N.v.t. 71 12 15 5 12 10 14 M 4 6 35
25 26 6 4.3 32 25 6 64 12 15 5 12 N.v.t. 14 N.v.t. 6 35
25 26 6 N.v.t. 32 25 N.v.t. 71 12 15 5 12 10 14 M 4 6 35
33 34 10 5.3 39 35 10 140 14 35 9 17 N.v.t. 18 N.v.t. 8 47
33 34 10 N.v.t. 39 35 N.v.t. 152 14 35 9 17 12 18 M 5 8 47
33 34 10 5.3 39 35 10 130 14 35 9 17 N.v.t. 18 N.v.t. 8 47
33 34 10 N.v.t. 39 35 N.v.t. 152 14 35 9 17 12 18 M 5 8 47
