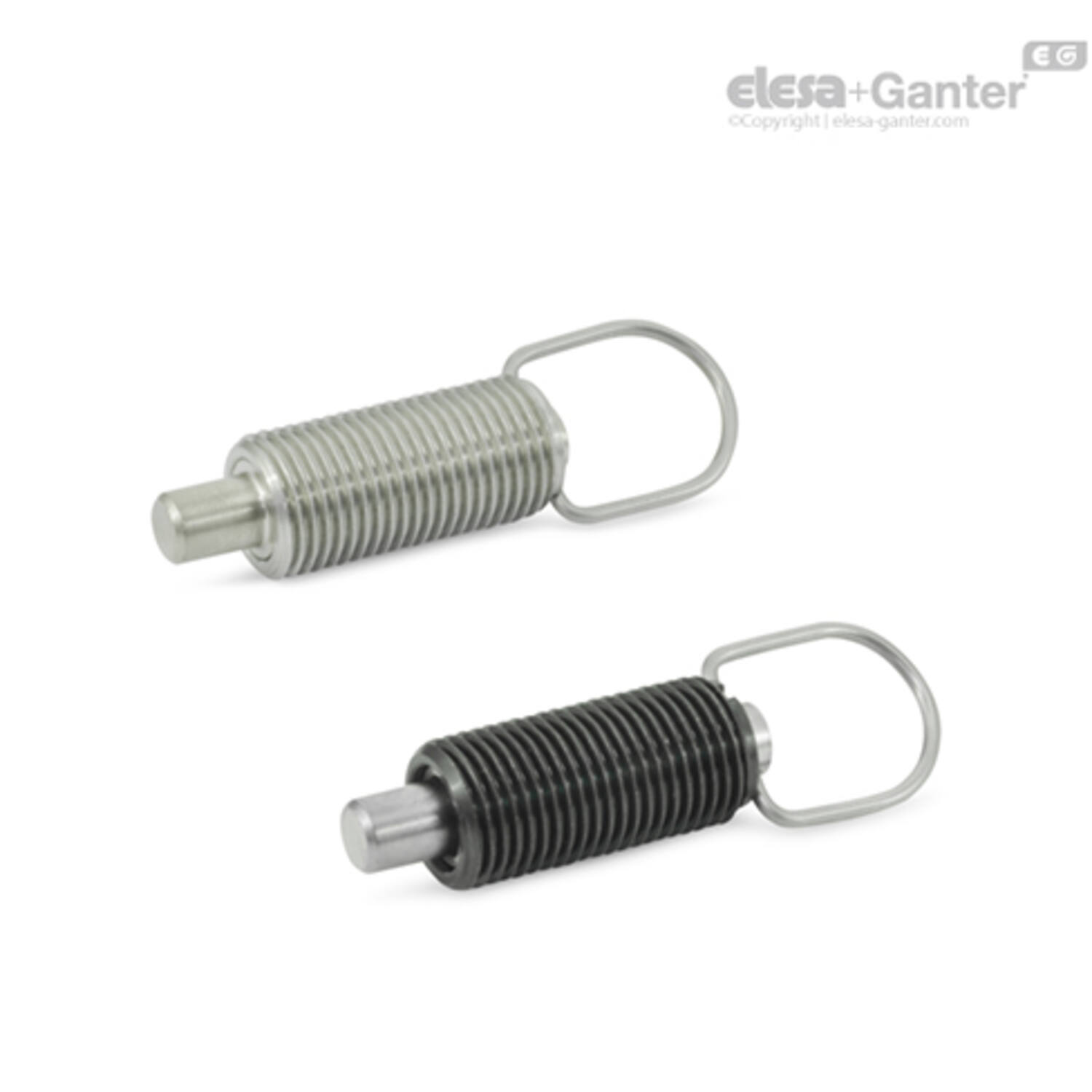

GN 413 Blokkeerbouten
GN 413 1

GN 413
Blokkeerbouten

Gezwart staal of RVS (1.4305 = A1 = AISI 303)

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1 Specificatie

Typen

  • Type A: zonder rustpositie, zonder borgmoer
  • Type AK: zonder rustpositie, met borgmoer
  • Type C: met rustpositie, zonder borgmoer
  • Type CK: met rustpositie, met borgmoer

Geleider (schroefdraadbus)

Uitvoering in staal ST

Gezwart

Geleider (schroefdraadbus)

Uitvoering in RVS AISI 303 NI

Pen

RVS AISI 303

Chemisch vernikkeld

Veer/hijsring

RVS AISI 301


 2 Informatie

Dankzij zijn vorm kan de hijsring van de indexeerbouten GN 413 zowel als inschroefhulp tijdens de montage of als indexvergrendeling (Type C / Type CK) worden gebruikt.

Indexeerbouten met rustpositie worden gebruikt wanneer de indexeerpen tijdelijk niet mag uitsteken. Nadat de pen is ingetrokken, draait u de trekring 90°. De ring wordt in positie gehouden door een indexeringsnok.


 3 Technische informatie

Uitvoering

GN 413
GN 413 Blokkeerbout zonder kraag, met / zonder rustpositie, gezwart staal, met trekring
GN 413-NI
GN 413-NI Blokkeerbout zonder kraag, met / zonder rustpositie, geheel RVS, met trekring
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109515630 GN 413-10-M16-A-ST
€ 14,79
109515640 GN 413-10-M16-AK-ST
€ 15,35
109515650 GN 413-10-M16-C-ST
€ 15,15
109515660 GN 413-10-M16-CK-ST
€ 15,71
109515670 GN 413-10-M16x1,5-A-ST
€ 14,79
109515680 GN 413-10-M16x1,5-AK-ST
€ 15,40
109515690 GN 413-10-M16x1,5-C-ST
€ 15,15
109515700 GN 413-10-M16x1,5-CK-ST
€ 15,76
109515710 GN 413-5-M10-A-ST
€ 11,71
109515720 GN 413-5-M10-AK-ST
€ 12,03
109515730 GN 413-5-M10-C-ST
€ 11,93
109515740 GN 413-5-M10-CK-ST
€ 12,25
109515750 GN 413-5-M10x1-A-ST
€ 11,71
109515760 GN 413-5-M10x1-AK-ST
€ 12,05
109515770 GN 413-5-M10x1-C-ST
€ 11,93
109515780 GN 413-5-M10x1-CK-ST
€ 12,27
109515790 GN 413-6-M12-A-ST
€ 12,42
109515800 GN 413-6-M12-AK-ST
€ 12,81
109515810 GN 413-6-M12-C-ST
€ 12,69
109515820 GN 413-6-M12-CK-ST
€ 13,08
109515830 GN 413-6-M12x1,5-A-ST
€ 12,42
109515840 GN 413-6-M12x1,5-AK-ST
€ 12,76
109515850 GN 413-6-M12x1,5-C-ST
€ 12,69
109515860 GN 413-6-M12x1,5-CK-ST
€ 13,03
109515870 GN 413-8-M16-A-ST
€ 14,52
109515880 GN 413-8-M16-AK-ST
€ 15,08
109515890 GN 413-8-M16-C-ST
€ 14,66
109515900 GN 413-8-M16-CK-ST
€ 15,23
109515910 GN 413-8-M16x1,5-A-ST
€ 14,52
109515920 GN 413-8-M16x1,5-AK-ST
€ 15,13
109515930 GN 413-8-M16x1,5-C-ST
€ 14,66
109548050 GN 413-8-M16x1,5-CK-ST
€ 15,27

d2

l1 min

l3

Gewicht (g)

Veerdruk in N2

Veerdruk in N3

l4

d1 Pin -0.05/-0.10 Boring H7

d3

m

l2
M 16 9 N.v.t. 47 27 7 25 10 2 22 34
M 16 9 N.v.t. 47 27 7 25 10 2 22 34
M 16 9 44 53 27 7 25 10 2 22 N.v.t.
M 16 9 44 53 27 7 25 10 2 22 N.v.t.
M 16 x 1.5 9 N.v.t. 47 27 7 25 10 2 22 34
M 16 x 1.5 9 N.v.t. 13 27 7 25 10 2 22 34
M 16 x 1.5 9 44 53 27 7 25 10 2 22 N.v.t.
M 16 x 1.5 9 44 140 27 7 25 10 2 22 N.v.t.
M 10 5 N.v.t. 11 15 5 23 5 1.5 18 22
M 10 5 N.v.t. 16 15 5 23 5 1.5 18 22
M 10 5 28 12 15 5 23 5 1.5 18 N.v.t.
M 10 5 28 20 15 5 23 5 1.5 18 N.v.t.
M 10 x 1 5 N.v.t. 12 15 5 23 5 1.5 18 22
M 10 x 1 5 N.v.t. 20 15 5 23 5 1.5 18 22
M 10 x 1 5 28 13 15 5 23 5 1.5 18 N.v.t.
M 10 x 1 5 28 18 15 5 23 5 1.5 18 N.v.t.
M 12 6 N.v.t. 18 21 6 25 6 2 22 24
M 12 6 N.v.t. 18 21 6 25 6 2 22 24
M 12 6 31 20 21 6 25 6 2 22 N.v.t.
M 12 6 31 20 21 6 25 6 2 22 N.v.t.
M 12 x 1.5 6 N.v.t. 18 21 6 25 6 2 22 24
M 12 x 1.5 6 N.v.t. 30 21 6 25 6 2 22 24
M 12 x 1.5 6 31 20 21 6 25 6 2 22 N.v.t.
M 12 x 1.5 6 31 60 21 6 25 6 2 22 N.v.t.
M 16 9 N.v.t. 45 27 7 25 8 2 22 34
M 16 9 N.v.t. 45 27 7 25 8 2 22 34
M 16 9 44 47 27 7 25 8 2 22 N.v.t.
M 16 9 44 51 27 7 25 8 2 22 N.v.t.
M 16 x 1.5 9 N.v.t. 45 27 7 25 8 2 22 34
M 16 x 1.5 9 N.v.t. 70 27 7 25 8 2 22 34
M 16 x 1.5 9 44 51 27 7 25 8 2 22 N.v.t.
M 16 x 1.5 9 44 58 27 7 25 8 2 22 N.v.t.
