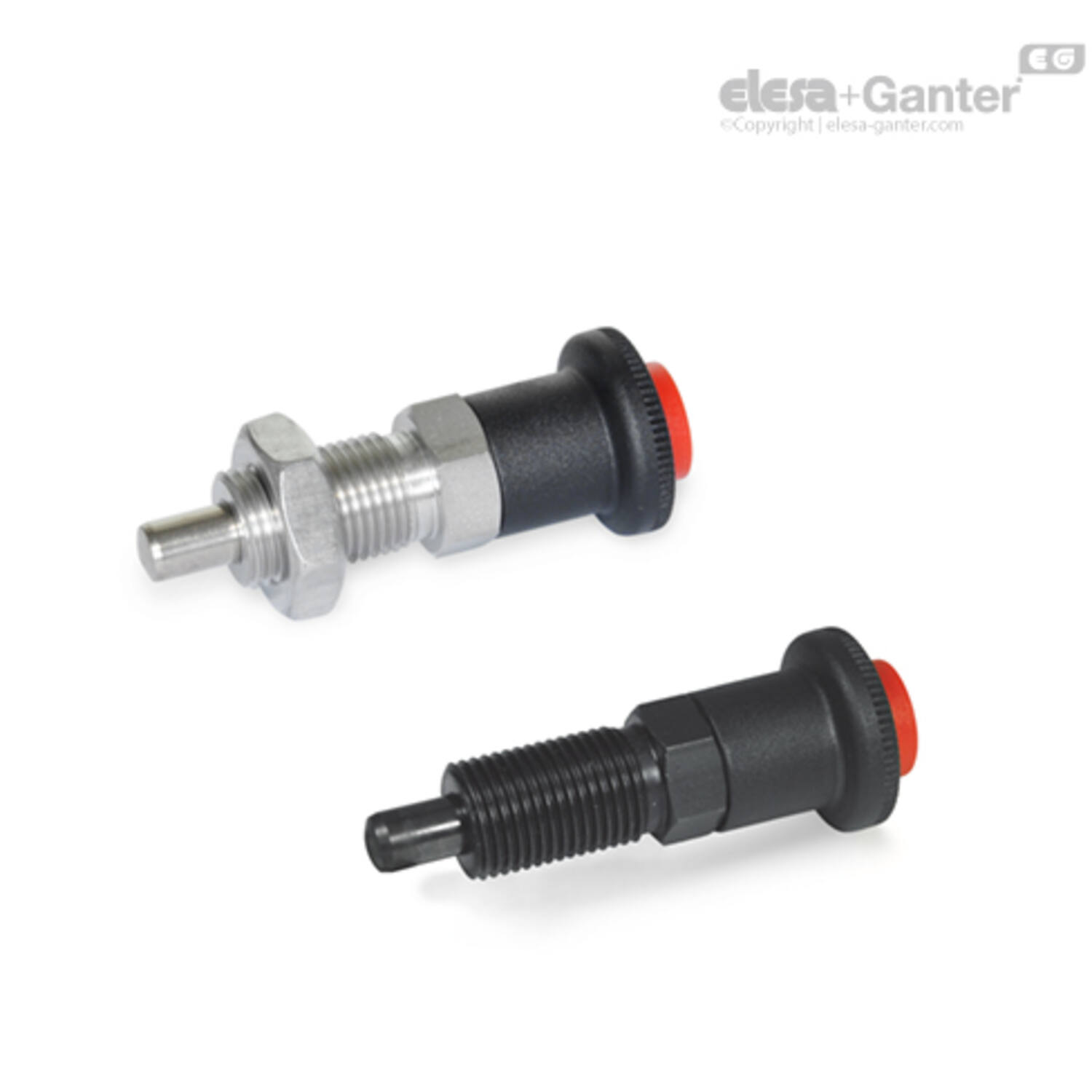

GN 414

Blokkeerbouten

Typen

• Type A: zonder borgmoer

• Type AK: met borgmoer

Uitvoering in staal

• Gezwart

• Pen gehard

Uitvoering in RVS AISI 303 NI

Chemisch vernikkelde pen

Knop

Kunststof (polyamide PA)

• Zwart-grijs, RAL 7021, mat

• Temperatuurbestendig tot 80 °C

• Niet verwijderbaar

Drukknop

Kunststof (polyacetaal POM)

Rood, RAL 3000, mat

Indexeerbouten GN 414 met veiligheidsfunctie worden toegepast wanneer het onbedoeld intrekken van de plunjer moet worden voorkomen. De uitgestoken plunjer wordt eerst vergrendeld en kan pas worden ingetrokken door axiale druk uit te oefenen op de rode veiligheidsknop.

In alle gevallen grijpt de veiligheidsvergrendeling in de voorste eindpositie in, d.w.z. automatisch zodra de indexeerpen uitsteekt. Het vergrendelingsmechanisme is volledig geïntegreerd in de knop en beschermd tegen storingen. Het vermelde axiale draagvermogen verwijst naar de vergrendelkracht tegen onbedoelde bediening en mag niet worden overschreden.
