GN 416 Veervergrendelingen
GN 416 1

GN 416
Veervergrendelingen

Zink spuitgiet met zwarte RAL 9005 kunststoflaag mat

Bekijk volledig
__logo__profile__ __logo__RoHS__

Omschrijving

1 Specificaties

Typen

  • Type S: Zonder rustpositie
  • Type L1: Vergrendeling / rustpositie door tegen de klok in te draaien
  • Type R1: Vergrendeling / rustpositie door met de klok mee te draaien

Geleider

Zinkspuitgietwerk

Kunststof coating, RAL 9005, structuurafwerking

Plunjerpen

Staal

Verzinkt, blauw gepassiveerd

Veer

RVS AISI 301

Schuifvergrendeling

Kunststof, technopolymeer (polyamide PA)

  • Zwart, mat
  • Niet verwijderbaar
 2 Informatie

De plunjer van schuifvergrendeling GN 416 wordt bediend door een axiale trekkracht op de schuifvergrendeling. Deze bediening van bovenaf is voordelig in bepaalde installatiesituaties.

De pennen van de schuifvergrendeling type S zijn in de behuizing vergrendeld om rotatie te voorkomen en vergrendelen in de beginpositie, maar niet in de ingeschoven positie. De schuifvergrendelingen van type R1 en L1 bieden vergrendeling in zowel de beginpositie als de ingeschoven positie, wat onbedoelde bediening voorkomt. Een vergrendelingsinkeping houdt de schuifvergrendeling in beide posities vast.

Het instelbereik is zodanig ontworpen dat ISO 7092 sluitringen kunnen worden gebruikt binnen de verstelsleuf in de behuizing.


 3 Technische informatie

Uitvoering

GN 416

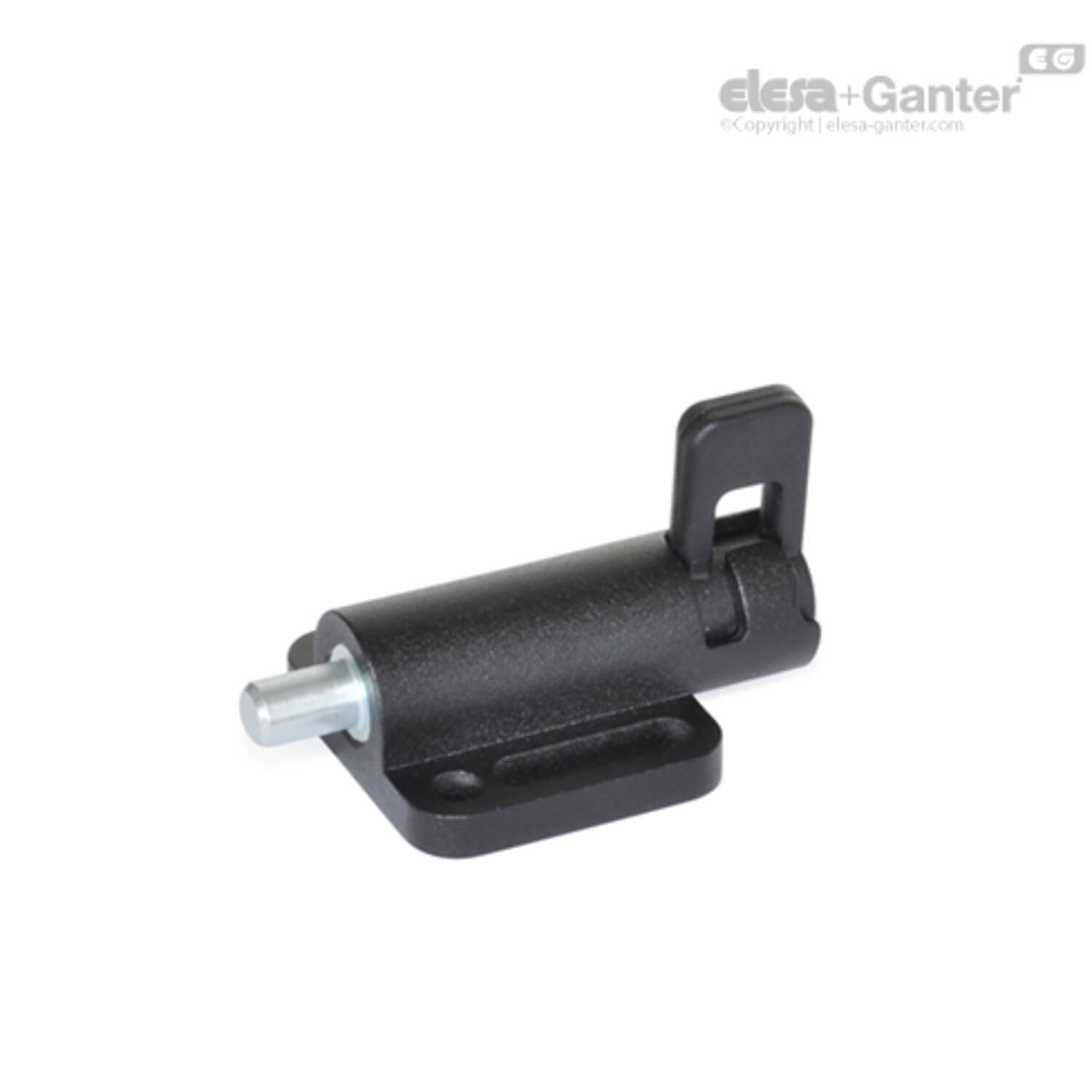

GN 416 Arreteergrendel met montageplaat, met / zonder rustpositie (vergrendeling), zink spuitgiet met zwarte RAL 9005 kunststofcoating mat,...
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109531260 GN 416-10-38-L1
€ 7,93
109531265 GN 416-10-38-R1
€ 7,93
109531270 GN 416-10-38-S
€ 7,93
109531275 GN 416-10-46-L1
€ 9,88
109531280 GN 416-10-46-R1
€ 9,88
109531285 GN 416-10-46-S
€ 9,88
109531290 GN 416-12-46-L1
€ 10,25
109531295 GN 416-12-46-R1
€ 10,25
109531300 GN 416-12-46-S
€ 10,25
100715922 GN 416-6-38-L1
€ 7,78
100715921 GN 416-6-38-R1
€ 7,78
109550045 GN 416-6-38-S
€ 7,69
109531310 GN 416-8-38-L1
€ 8,59
109531315 GN 416-8-38-R1
€ 8,59
109531320 GN 416-8-38-S
€ 8,56
109531325 GN 416-8-46-L1
€ 10,05
109531330 GN 416-8-46-R1
€ 10,05
109531335 GN 416-8-46-S
€ 10,05

b2

h2

k1

l2 min

l1

l3

Gewicht (g)

d Pin -0.05 Bore +0.1/+0.05

Veerdruk in N4

b1

k4

h1

k2

Veerdruk in N5

b4

b3

k3
32 6 27 10 47 14 72 10 27 38 14.5 8.5 5.5 21 5.4 16 12
32 6 27 10 47 14 71 10 27 38 14.5 8.5 5.5 21 5.4 16 12
32 6 27 10 47 14 70 10 27 38 14.5 8.5 5.5 21 5.4 16 12
40 6 33 12 59 17 132 10 38 46 19 11 6.5 25 6.4 20 14.5
40 6 33 12 59 17 150 10 38 46 19 11 6.5 25 6.4 20 14.5
40 6 33 12 59 17 132 10 38 46 19 11 6.5 25 6.4 20 14.5
40 6 33 12 59 17 136 12 38 46 19 11 6.5 25 6.4 20 14.5
40 6 33 12 59 17 135 12 38 46 19 11 6.5 25 6.4 20 14.5
40 6 33 12 59 17 135 12 38 46 19 11 6.5 25 6.4 20 14.5
32 6 27 10 47 14 67 6 27 38 14.5 8.5 5.5 21 5.4 16 12
32 6 27 10 47 14 66 6 27 38 14.5 8.5 5.5 21 5.4 16 12
32 6 27 10 47 14 68 6 27 38 14.5 8.5 5.5 21 5.4 16 12
32 6 27 10 47 14 69 8 27 38 14.5 8.5 5.5 21 5.4 16 12
32 6 27 10 47 14 69 8 27 38 14.5 8.5 5.5 21 5.4 16 12
32 6 27 10 47 14 69 8 27 38 14.5 8.5 5.5 21 5.4 16 12
40 6 33 12 59 17 130 8 38 46 19 11 6.5 25 6.4 20 14.5
40 6 33 12 59 17 120 8 38 46 19 11 6.5 25 6.4 20 14.5
40 6 33 12 59 17 140 8 38 46 19 11 6.5 25 6.4 20 14.5
