GN 417 Blokkeerbouten
GN 417-B 1

GN 417
Blokkeerbouten

Zink spuitgiet met zwarte kunststoflaag mat

Bekijk volledig
__logo__RoHS__ __logo__profile__

Omschrijving

1Specification

Version without rest position

Types

  • Type A: without rest position (lifting ring)
  • Type B: without rest position (Knob)

Version with rest position

Type

  • Type C: with rest position (Knob)

This information applies to both standards:

Guide

Zinc die casting

plastic coated

black, textured finish

Pin

Stainless Steel AISI 303

Spring

Stainless Steel AISI 301

Lifting ring

Stainless Steel AISI 301

Knob

Plastic (Polyamide PA)

  • black, matt
  • not removable
2Information

The screwing range of indexing plungers GN 417 is chosen in such a way that washers ISO 7092 can be used.

Indexing plungers GN 417 type C with rest position are used in such applications where the plunger has to stay in its retracted position. To achieve this, the knob is rotated by 90° degrees after being retracted. A notch keeps the plunger in this position.

3Technical information

Uitvoering

GN 417-A

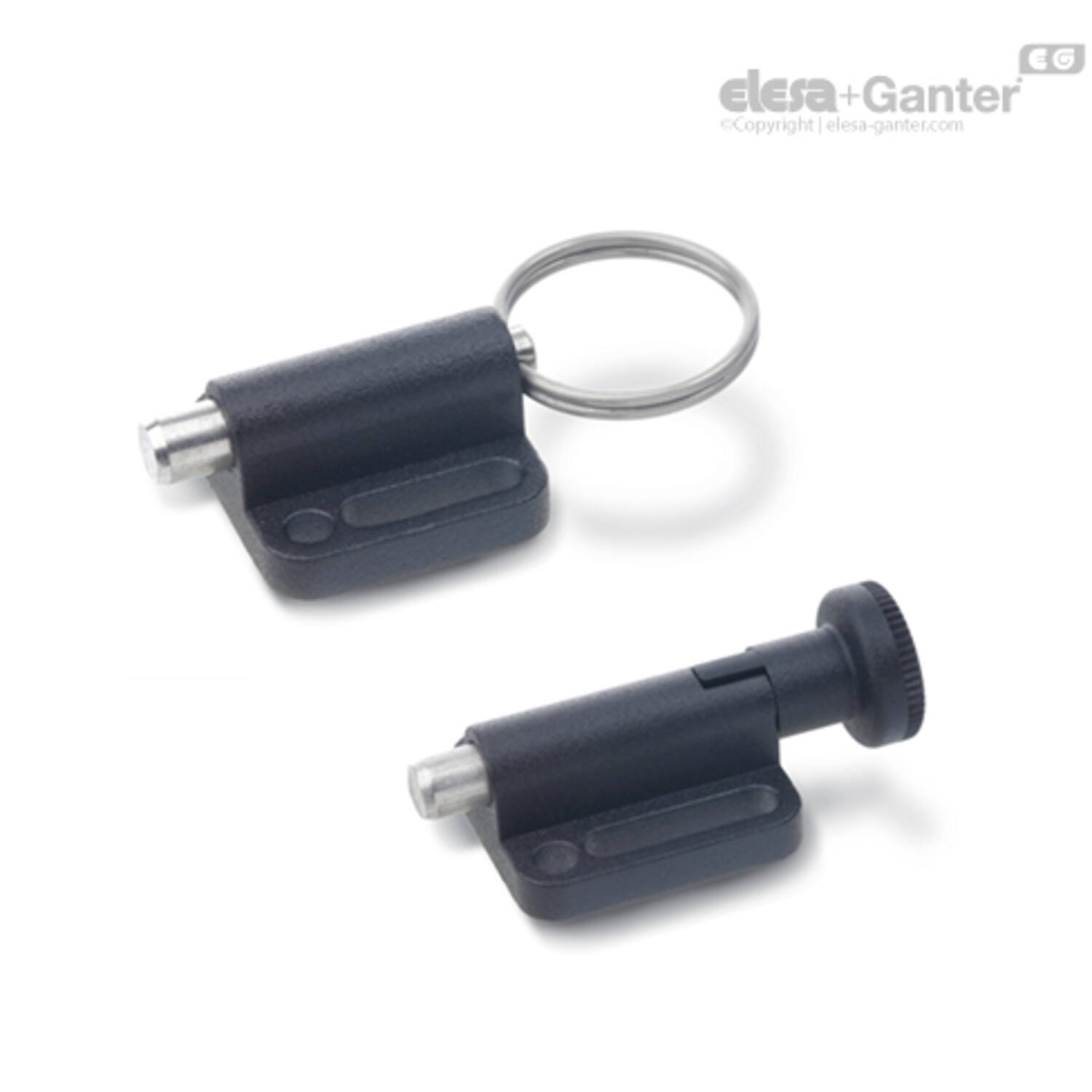

GN 417-A Blokkeerbout met montageplaat, zonder rustpositie, zink spuitgiet, zwarte kunststofcoating mat / RVS, arreteer-stift RVS, met trekring
GN 417-B
GN 417-B Blokkeerbout met montageplaat, zonder rustpositie, zink spuitgiet, zwarte kunststofcoating mat / RVS, arreteerstift RVS, kunststof knop
GN 417-C
GN 417-C Blokkeerbout met montageplaat, met rustpositie, zink spuitgiet, zwarte kunststofcoating mat / RVS, arreteerstift RVS, kunststof knop
GN 417-D
GN 417-D Blokkeerbout met montageplaat, zonder rustpositie, zink spuitgiet, zwarte kunststofcoating mat / RVS, arreteer-stift RVS, met ovaal trekoog
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109521375 GN 417-10-B
€ 11,61
470024084 GN 417-10-B-NI
€ 19,98
100103459 GN 417-4-B
€ 6,98
470024089 GN 417-4-B-NI
€ 12,76
100103462 GN 417-5-B
€ 7,56
470024094 GN 417-5-B-NI
€ 14,42
100103465 GN 417-6-B
€ 8,32
470024099 GN 417-6-B-NI
€ 16,40
100103468 GN 417-8-B
€ 8,71
470024104 GN 417-8-B-NI
€ 17,59

b2

h2

d2

l1

d1 boring +0.03/+0.08 pen h11

b4 -0.2

Gewicht (g)

Veerdruk in N2

Veerdruk in N3

b1

k4

h1

h3

k2

d3

b3

k3

k1 ±0.05

l2

l2 ±0.5
35 6 25 10 10 6.5 88 25 4 39 13.5 14.5 21.75 6 N.v.t. 14.5 15 27 22.5 10
35 6 25 10 10 6.5 106 n.v.t. n.v.t. 39 13.5 14.5 21.75 6 n.v.t. 14.5 15 n.v.t. 22.5 n.v.t.
16.5 4 12 4 4 3.3 11 12 3 22 4.5 7 10 4 N.v.t. 6 8 14 10.5 4
16.5 4 12 4 4 3.3 12 n.v.t. n.v.t. 22 4.5 7 10 4 n.v.t. 6 8 n.v.t. 10.5 n.v.t.
22 4.5 16 5 5 4.3 22 24 5 28 7 9.5 13.5 5 N.v.t. 8 10 18 13 5
22 4.5 16 5 5 4.3 24 n.v.t. n.v.t. 28 7 9.5 13.5 5 n.v.t. 8 10 n.v.t. 13 n.v.t.
27.5 5 18 6 6 5.4 39 21 5 32 10 10.5 15.5 5.5 N.v.t. 10 12 21 15.5 6
27.5 5 18 6 6 5.4 41 n.v.t. n.v.t. 32 10 10.5 15.5 5.5 n.v.t. 10 12 n.v.t. 15.5 n.v.t.
33 6 21 8 8 5.4 59 22 6 34 15.5 12.5 18.5 5.5 N.v.t. 12 12 23 18 8
33 6 21 8 8 5.4 65 n.v.t. n.v.t. 34 15.5 12.5 18.5 5.5 n.v.t. 12 12 n.v.t. 18 n.v.t.
