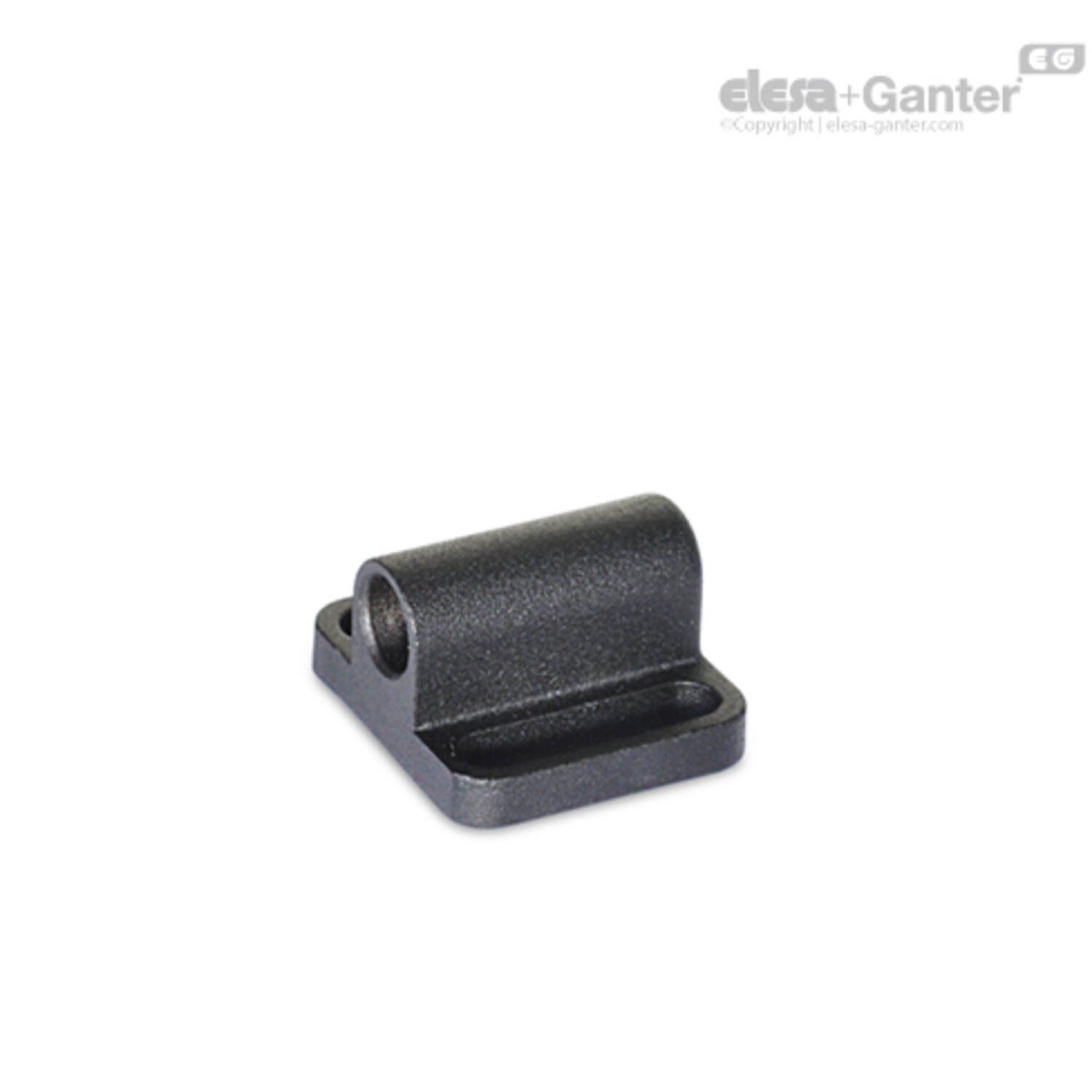

GN 417.1 Tegenstuk vergrendelpen

GN 417.1
Tegenstuk vergrendelpen

Zink spuitgiet met zwarte kunststoflaag mat of RVS (1.4308 = AISI 304 = A2)

Bekijk volledig
__logo__INOX__ __logo__profile__ __logo__RoHS__

Omschrijving

1Specificatie

Uitvoering in staal precisiegietwerk ST

Kunststof bekleding

zwart, RAL 9005, textuurafwerking SW

Uitvoering in roestvrij staal precisiegietwerk NI

AISI CF-8

blank, mat gestraald GS

2Informatie

Zoekers GN 417.1 worden gebruikt om de verdeelpinnen van indexeerbouten te positioneren GN 417.

Ze worden gemonteerd met uitsparingen die een parallelle afstelling ten opzichte van het montagegat mogelijk maken. Zo kunnen bijvoorbeeld de spleetafmetingen worden aangepast voor deuren, of tolerantiefouten worden gecompenseerd. Sluitringen maken het eenvoudiger om de delen te monteren met de uitsparingen.

3Technische informatie

Uitvoering

GN 417.1-ST
GN 417.1-ST Tegenstuk voor GN 417, staal met zwarte kunststofcoating
GN 417.1-NI
GN 417.1-NI Tegenstuk voor GN 417, RVS, mat gestraald
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109550050 GN 417.1-10-ST-SW
€ 15,52
109550055 GN 417.1-4-ST-SW
€ 6,98
109550060 GN 417.1-5-ST-SW
€ 8,56
109550065 GN 417.1-6-ST-SW
€ 10,59
109550070 GN 417.1-8-ST-SW
€ 12,74

b2

h2

k1

d Act.dim. +0.1

b4 -0.2

Gewicht (g)

b1

h1

h3

k2

d Nom. dim.

b4

b3

k3
35 6 27 10.2 6.8 65 39 14.5 21.75 6 10 6.8 14.5 23
16.5 4 14 4.1 3.3 10 22 7 10 4 4 3.3 6 8.5
22 4.5 18 5.1 4.3 20 28 9.5 13.5 5 5 4.3 8 12
27.5 5 21 6.2 5.4 30 32 10.5 15.5 5.5 6 5.4 10 16.5
33 6 23 8.2 5.4 50 34 12.5 18.5 5.5 8 5.4 12 22
