Omschrijving
Type
Type R: Klemmen door rechtsom te draaien
(d2 = rechtse draad)
Staal
- inzetgehard HRC 56 ± 1
- Treksterkteklasse 8.8
- Verzinkt, blauw gepassiveerd

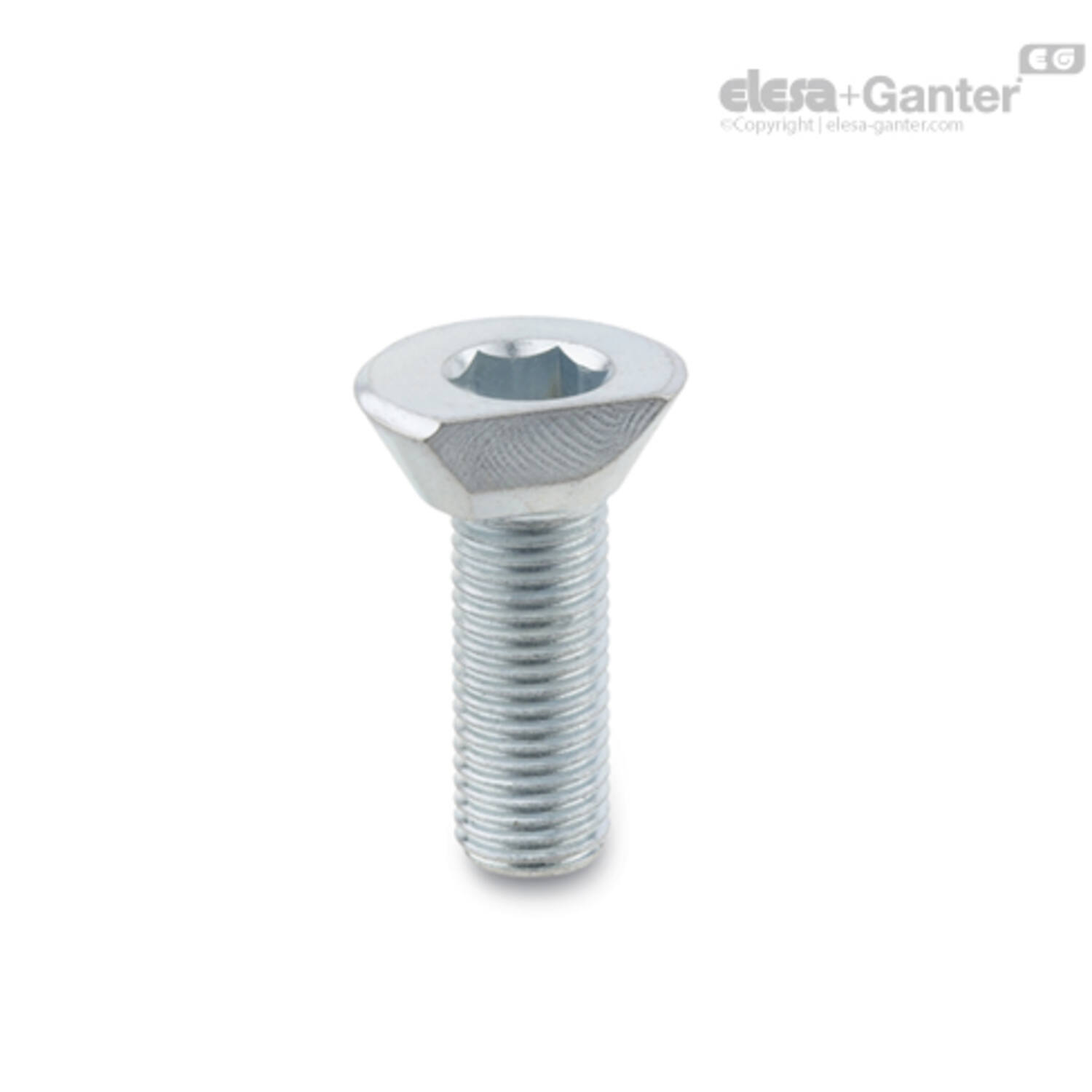

Spiraalspanschroeven GN 418.2 zijn stevige en compacte elementen, die een minimum aan installatieruimte vereisen en ultiem gebruiks- en bedieningsgemak bieden.
De in de tabel aangegeven klemkrachten F verwijzen naar het maximaal toegestane aanhaalmoment en de opgegeven inschroefdiepte t.
Functie
De kop van de spiraalspanschroef heeft twee nokken: een radiale klemnok (met extra 30° conus) en een axiale treknok. De nok zorgt ervoor dat de klemkracht in elke hoekpositie gelijk is. De nok is ook zelfremmend.
Krachtcomponenten werken in op het klempunt, waardoor een trekeffect ontstaat en het werkstuk naast de wrijving tegen een vaste aanslag wordt gedrukt. Een bijkomend trekeffect wordt gecreëerd door de draad en de 30° conus.
Voor veilig en vast klemmen in elke toepassing is een rechtshandige uitvoering (met rechtse draad) en een linkshandige uitvoering (met linkse draad) beschikbaar.
Montage-instructies
- Plaats de draadboring(en) zoals gespecificeerd
- Schroef de spiraalspanschroef op de gewenste hoogte en plaats deze met de vlakke kant naar het werkstuk gericht (let op de minimale inschroefdiepte t)
- Voor een klemeffect boven de kopconus moet de minimale klemhoogte h2 zijn
- Voor het vastklemmen is een draai van ca. 135° vereist.
Uitvoering
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 109550075 | GN 418.2-12-M5-10-R |
|
|||
| 109550080 | GN 418.2-14-M6-12-R |
|
|||
| 109550085 | GN 418.2-18-M8-16-R |
|
|||
| 109550090 | GN 418.2-22-M10-20-R |
|
|||
| 109550095 | GN 418.2-26-M12-24-R |
|
|||
| 109550100 | GN 418.2-9-M4-8-R |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

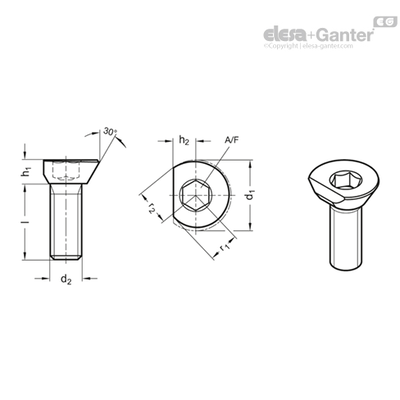

h2 |
d1 nom. dimensie |
r1 |
d2 |
max aanhaalmoment in Nm |
s1 |
Gewicht (g) |
Max klemkracht F in kN |
x ±0.2 |
d1 |
AF |
h1 |
l |
z ±0.2 |
s2 |
r2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3.5 | 12 | 5 | M 5 | 2 | 1.16 | 3 | 0.1 | 4.2 | 11.7 | 3 | 4 | 10 | 5.2 | 0.7 | 5.7 |
| 4.5 | 14 | 6.1 | M 6 | 5 | 1.44 | 4 | 0.3 | 5.4 | 14.2 | 4 | 5 | 12 | 6.4 | 1 | 7.1 |
| 5.5 | 18 | 7.7 | M 8 | 22 | 1.84 | 8 | 2.7 | 6.6 | 18 | 5 | 6 | 16 | 8 | 1.2 | 9 |
| 6.5 | 22 | 9.4 | M 10 | 35 | 2.16 | 12 | 4 | 8.3 | 22.2 | 6 | 7 | 20 | 9.8 | 1.7 | 11.1 |
| 8 | 26 | 11.6 | M 12 | 45 | 2.53 | 35 | 5.4 | 10.1 | 25.8 | 8 | 9 | 24 | 12 | 1.9 | 13.6 |
| 3 | 9 | 4 | M 4 | 1.5 | 1 | 2 | 0.09 | 3.5 | 9.2 | 2.5 | 3 | 8 | 4.2 | 0.6 | 4.6 |
