GN 42-rectangular shape

Stelvoeten met rechthoekige vorm

EG_GN_42_rectangular_shape_COMBI
GN-42-X 1

GN 42-rectangular shape

Stelvoeten met rechthoekige vorm

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Type (basis)

  • Type E0: zonder rubberen onderlaag, met één sleufgat
  • Type E3: met rubberen onderlaag, gevulkaniseerd, zwart, met één sleufgat
  • Type G0: zonder rubberen onderlaag, met 2 sleufgaten
  • Type G3: met rubberen onderlaag, gevulkaniseerd, zwart, met 2 sleufgaten

Versie (schroef)

  • Versie S: zonder moer, buitenzeskant aan de onderkant
  • Versie SK: met moer, buitenzeskant aan de onderkant
  • Versie U: zonder moer, binnenzeskant aan de bovenkant, platte sleutel aan de onderkant
  • Versie UK: met moer, binnenzeskant aan de bovenkant, platte sleutel aan de onderkant
  • Versie X: Buitenzeskant met binnendraad

Basisplaat

Staal

Verzinkt, blauw gepassiveerd

schacht met schroefdraad

Staal

Verzinkt, blauw gepassiveerd

Zeskantmoeren ISO 4032

Staal

Verzinkt, blauw gepassiveerd

Rubberen onderlaag

  • gevulkaniseerd
  • zwart, NBR (Perbunan®)

70±5 Shore A

2Informatie

Stelvoeten GN 42 kunnen worden gebruikt in tal van combinaties van basisplaten en verstelbare spindelversies.

De stelvoeten kunnen aan het montagevlak worden vastgeschroefd met behulp van de bevestigingslip, hetgeen zijwaarts verschuiven voorkomt. Bovendien beschermen de versies met de rubberen onderlaag gevoelige oppervlakken.

De stelvoeten worden volledig gemonteerd geleverd en zijn niet demonteerbaar.

3Technische informatie4Ladingsclassificatie van stelvoeten

d1--d2Statische belasting Fs in kN--
GN 40GN 42GN 42-Versies van schacht met schroefdraad--
-DruppelvormRechthoekige vorm-S / SKU / UKX
40--M 87-7
40--M 107-7
40--M 127-7
40--M 16-77
5050-M 88-8
5050-M 108-8
5050-M 128-8
5050-M 16-88
6060-M 88-8
6060-M 1010-10
6060-M 1210-10
6060-M 16-1010
808080M 88-8
808080M 1010-10
808080M 1212-12
808080M 16-1212
808080M 20-1616
808080M 24-16-

Het statische draagvermogen in de tabel is gebaseerd op een testserie waarbij de belasting loodrecht op de basisplaat is (zonder rubberen onderlaag) aangebracht. Bij de waarden in de tabel kan de trekontlasting leiden tot kleine vervormingen van de basisplaat.

Buig- en knikspanning, die in de praktijk vaak voorkomt, leidt tot een lager draagvermogen van de verstelbare spindel en moet in aanmerking worden genomen.

Ook wordt ervan uitgegaan dat de spindelsterkte ≥ 500 N/mm2 is.

De gegevens over de sterkte zijn niet-bindende richtwaarden zonder enige aansprakelijkheid. In het algemeen vormen ze geen kwaliteitsgarantie.

De gebruiker moet van geval tot geval bepalen of een product geschikt is voor het beoogde doel of gebruik. Omgevingsfactoren kunnen van invloed zijn op de opgegeven waarden.

5Versies van schacht met schroefdraad
Versies van schacht met schroefdraad
S / SK: Buitenzeskant aan de onderkant op d2 M 8, M 10, M 12U / UK: Zeskant aan de bovenkant en platte sleutel aan de onderkant op d2 M 16, M 20, M 24X: Buitenzeskant met binnendraad op d2 M 8, M 10, M 12, M 16, M 20

Uitvoering

GN-42-U/UK

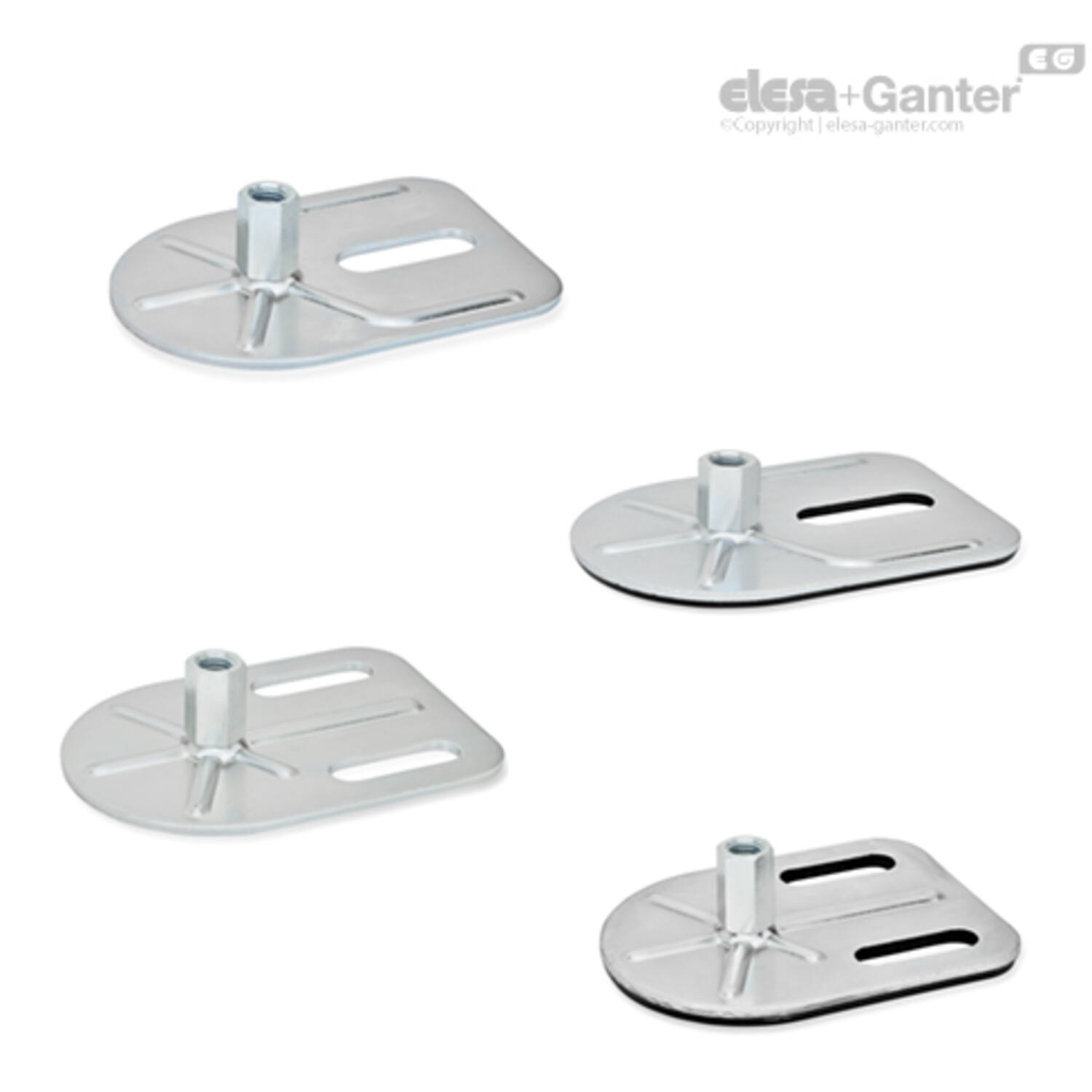

GN-42-U/UK Stelvoet , afgeronde rechthoek, beperkt zwenkbaar 6°, verzinkt staal, montagegat / -sleuf , met / zonder rubber pad, draadeind met / zonder moer
GN-42-S/SK
GN-42-S/SK Stelvoet,afgeronde rechthoek, beperkt zwenkbaar 6°, verzinkt staal, montagegat / -sleuf , met / zonder rubber pad, draadeind met / zonder moer
GN-42-X
GN-42-X Stelvoet, afgeronde rechthoek, beperkt zwenkbaar 6°, verzinkt staal, montagegat / -sleuf , met / zonder rubber pad, 6-kant staf met binnendraad

Scroll onderstaande tabel om meer te zien

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD

h2

d4

d2

l1

Gewicht (g)

d1

h1

l7

t

h6

AF 7

d3

m2

l8

r

m3

m1
Filter
470024407 GN 42-80-M10-29-E0-X
€ 10,74
1.3 N.v.t. M 10 100 221 80 3 29 10 N.v.t. 14 13 26 70 15 N.v.t. 27
470024408 GN 42-80-M10-29-E3-X
€ 20,57
1.3 N.v.t. M 10 100 227 80 3 29 10 3 14 13 26 70 15 N.v.t. 27
470024409 GN 42-80-M10-29-G0-X
€ 10,76
1.3 10.5 M 10 100 215 80 3 29 10 N.v.t. 14 N.v.t. 26 70 15 50 27
470024410 GN 42-80-M10-29-G3-X
€ 20,57
1.3 10.5 M 10 100 221 80 3 29 10 3 14 N.v.t. 26 70 15 50 27
470024462 GN 42-80-M12-32-E0-X
€ 10,83
1.3 N.v.t. M 12 125 237 80 3 32 12 N.v.t. 17 13 26 70 15 N.v.t. 27
470024463 GN 42-80-M12-32-E3-X
€ 20,62
1.3 N.v.t. M 12 125 243 80 3 32 12 3 17 13 26 70 15 N.v.t. 27
470024464 GN 42-80-M12-32-G0-X
€ 10,78
1.3 10.5 M 12 125 231 80 3 32 12 N.v.t. 17 N.v.t. 26 70 15 50 27
470024465 GN 42-80-M12-32-G3-X
€ 20,62
1.3 10.5 M 12 125 237 80 3 32 12 3 17 N.v.t. 26 70 15 50 27
470024526 GN 42-80-M16-38-E0-X
€ 11,44
1.3 N.v.t. M 16 150 253 80 3 38 16 N.v.t. 22 13 26 70 15 N.v.t. 27
470024527 GN 42-80-M16-38-E3-X
€ 21,37
1.3 N.v.t. M 16 150 281 80 3 38 16 3 22 13 26 70 15 N.v.t. 27
470024528 GN 42-80-M16-38-G0-X
€ 11,44
1.3 10.5 M 16 150 247 80 3 38 16 N.v.t. 22 N.v.t. 26 70 15 50 27
470024529 GN 42-80-M16-38-G3-X
€ 21,28
1.3 10.5 M 16 150 273 80 3 38 16 3 22 N.v.t. 26 70 15 50 27
470024581 GN 42-80-M20-45-E0-X
€ 12,96
1.3 N.v.t. M 20 200 316 80 3 45 20 N.v.t. 27 13 26 70 15 N.v.t. 27
470024582 GN 42-80-M20-45-E3-X
€ 22,37
1.3 N.v.t. M 20 200 341 80 3 45 20 3 27 13 26 70 15 N.v.t. 27
470024583 GN 42-80-M20-45-G0-X
€ 12,91
1.3 10.5 M 20 200 308 80 3 45 20 N.v.t. 27 N.v.t. 26 70 15 50 27
470024584 GN 42-80-M20-45-G3-X
€ 22,37
1.3 10.5 M 20 200 335 80 3 45 20 3 27 N.v.t. 26 70 15 50 27
470024636 GN 42-80-M8-26-E0-X
€ 10,39
1.3 N.v.t. M 8 75 223 80 3 26 8 N.v.t. 14 13 26 70 15 N.v.t. 27
470024637 GN 42-80-M8-26-E3-X
€ 20,25
1.3 N.v.t. M 8 75 229 80 3 26 8 3 14 13 26 70 15 N.v.t. 27
470024638 GN 42-80-M8-26-G0-X
€ 10,35
1.3 10.5 M 8 75 217 80 3 26 8 N.v.t. 14 N.v.t. 26 70 15 50 27
470024639 GN 42-80-M8-26-G3-X
€ 20,25
1.3 10.5 M 8 75 223 80 3 26 8 3 14 N.v.t. 26 70 15 50 27
