GN 425.1

Beugelgrepen

EG_GN_425_1_COMBI
GN 425.1-AL 1

GN 425.1

Beugelgrepen

Staal / RVS / Aluminium

Opmerking: Steunringen meegeleverd bij diameters Ø8 en Ø10.

* geschikt voor 19" rackprofiel

Bij de stalen en aluminium uitvoering zijn de steunringen van vernikkeld zink spuitgiet, bij de RVS-NI uitvoering = AISI 303 en RVS-A4 uitvoering =AISI 316L

RS = rood RAL 3000
SR = zilver RAL 9006
SW = zwart RAL 9005 (= UV bestendig)

Elektrolytisch polijsten is een elektrochemisch proces waarbij materiaal wordt verwijderd van een metalen werkstuk, voornamelijk toegepast op roestvast staal.

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specification

Version in Steel

Steel

plastic coated

black, RAL 9005, textured finish SW

chrome-plated CR

blackened BT

Location discs

Zinc die casting, nickel plated

Version in Aluminium

Aluminium AL

plastic coated

black, RAL 9005, textured finish SW

silver, RAL 9006, textured finish SR

red, RAL 3000, textured finish RS

anodized, natural colour EL

Version in Stainless Steel

  • AISI 303 / AISI 304 (A2) NI
  • matt shot-blasted GS
  • electropolished EP

Stainless Steel AISI 316L A4

matte shot-blasted GS

Location discs

Stainless Steel AISI 303 / AISI 316L

2Information

Cabinet ""U"" handles GN 425.1 Ø 8 and Ø 10 are supplied with two location discs. They guarantee a perfect location even with large holes in the cabinet. The discs are loosely enclosed.

The chrome-plated design is only conditionally suitable for outdoor use. The stainless steel design version should be given preference.

The manufacturing process (bending) allows the production of special lengths in relatively small quantities.

3Technical information
  • Stainless Steel characteristics
  • Load rating information

Uitvoering

GN 425.1-AL
GN 425.1-AL Beugelgreep, aluminium, rond gebogen, montage achterzijde, blind gat met binnendraad
GN 425.1
GN 425.1 Beugelgreep, staal, rond gebogen, montage achterzijde, blind gat met binnendraad

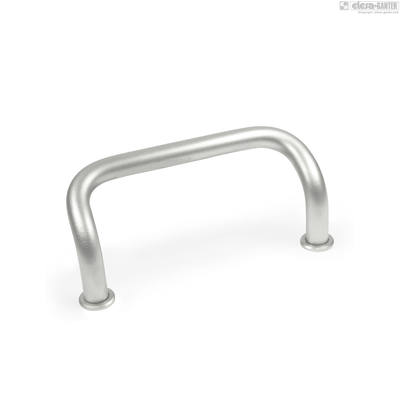

GN 425.1-NI
GN 425.1-NI Beugelgreep, RVS, rond gebogen, montage achterzijde, blind gat met binnendraad

Scroll onderstaande tabel om meer te zien

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD

h2

d2

D1

Gewicht (g)

l ±0.25

d1

t min

h1

d3

r
Filter
460101941 GN 425.1-AL-10-100-EL
€ 13,13
35 M 5 10 44 100 10 12 47 15 11
460119842 GN 425.1-AL-10-100-RS
€ 7,64
35 M 5 10 44 100 10 12 47 15 11
460119825 GN 425.1-AL-10-100-SR
€ 7,64
35 M 5 10 44 100 10 12 47 15 11
460101942 GN 425.1-AL-10-100-SW
€ 7,64
35 M 5 10 44 100 10 12 47 15 11
460102924 GN 425.1-AL-10-120-EL
€ 13,42
35 M 5 10 54 120** 10 12 47 15 11
460119799 GN 425.1-AL-10-120-RS
€ 7,86
35 M 5 10 54 120** 10 12 47 15 11
460103935 GN 425.1-AL-10-120-SR
€ 7,86
35 M 5 10 54 120** 10 12 47 15 11
460106029 GN 425.1-AL-10-120-SW
€ 7,86
35 M 5 10 54 120** 10 12 47 15 11
460102925 GN 425.1-AL-10-180-EL
€ 14,18
35 M 5 10 65 180** 10 12 47 15 11
460119800 GN 425.1-AL-10-180-RS
€ 8,93
35 M 5 10 65 180** 10 12 47 15 11
460119826 GN 425.1-AL-10-180-SR
€ 8,93
35 M 5 10 65 180** 10 12 47 15 11
460102926 GN 425.1-AL-10-180-SW
€ 8,93
35 M 5 10 65 180** 10 12 47 15 11
100107106 GN 425.1-AL-10-200-EL
€ 14,69
35 M 5 10 69 200 10 12 47 15 11
460119801 GN 425.1-AL-10-200-RS
€ 9,35
35 M 5 10 69 200 10 12 47 15 11
460119827 GN 425.1-AL-10-200-SR
€ 9,35
35 M 5 10 69 200 10 12 47 15 11
460106030 GN 425.1-AL-10-200-SW
€ 9,35
35 M 5 10 69 200 10 12 47 15 11
460103926 GN 425.1-AL-10-88-EL
€ 12,98
35 M 5 10 44 88** 10 12 47 15 11
460119843 GN 425.1-AL-10-88-RS
€ 7,61
35 M 5 10 44 88** 10 12 47 15 11
460119844 GN 425.1-AL-10-88-SR
€ 7,61
35 M 5 10 44 88** 10 12 47 15 11
460101943 GN 425.1-AL-10-88-SW
€ 7,61
35 M 5 10 44 88** 10 12 47 15 11
460105988 GN 425.1-AL-12-125-EL
€ 14,93
44 M 6 12 78 125 12 12 60 N.v.t. 12
460122580 GN 425.1-AL-12-125-RS
€ 9,52
44 M 6 12 78 125 12 12 60 N.v.t. 12
470000541 GN 425.1-AL-12-125-SR
€ 9,52
44 M 6 12 78 125 12 12 60 N.v.t. 12
460101951 GN 425.1-AL-12-125-SW
€ 9,52
44 M 6 12 78 125 12 12 60 N.v.t. 12
460104990 GN 425.1-AL-12-160-EL
€ 16,06
44 M 6 12 90 160 12 12 60 N.v.t. 12
460122726 GN 425.1-AL-12-160-RS
€ 10,35
44 M 6 12 90 160 12 12 60 N.v.t. 12
470000543 GN 425.1-AL-12-160-SR
€ 10,35
44 M 6 12 90 160 12 12 60 N.v.t. 12
460105978 GN 425.1-AL-12-160-SW
€ 10,35
44 M 6 12 90 160 12 12 60 N.v.t. 12
460102960 GN 425.1-AL-12-200-EL
€ 17,67
44 M 6 12 102 200 12 12 60 N.v.t. 12
460122581 GN 425.1-AL-12-200-RS
€ 11,27
44 M 6 12 102 200 12 12 60 N.v.t. 12
470000545 GN 425.1-AL-12-200-SR
€ 11,27
44 M 6 12 102 200 12 12 60 N.v.t. 12
460119828 GN 425.1-AL-12-200-SW
€ 11,27
44 M 6 12 102 200 12 12 60 N.v.t. 12
460119829 GN 425.1-AL-12-250-EL
€ 19,45
44 M 6 12 117 250 12 12 60 N.v.t. 12
460122822 GN 425.1-AL-12-250-RS
€ 12,42
44 M 6 12 117 250 12 12 60 N.v.t. 12
470000547 GN 425.1-AL-12-250-SR
€ 12,42
44 M 6 12 117 250 12 12 60 N.v.t. 12
460119830 GN 425.1-AL-12-250-SW
€ 12,42
44 M 6 12 117 250 12 12 60 N.v.t. 12
460101944 GN 425.1-AL-8-100-EL
€ 12,57
30 M 4 8 29 100 8 8 40 12 9
460119861 GN 425.1-AL-8-100-RS
€ 7,10
30 M 4 8 29 100 8 8 40 12 9
460101949 GN 425.1-AL-8-100-SR
€ 7,10
30 M 4 8 29 100 8 8 40 12 9
100107107 GN 425.1-AL-8-100-SW
€ 7,10
30 M 4 8 29 100 8 8 40 12 9
460106031 GN 425.1-AL-8-55-EL
€ 11,64
30 M 4 8 23 55** 8 8 40 12 9
460119802 GN 425.1-AL-8-55-RS
€ 6,42
30 M 4 8 23 55** 8 8 40 12 9
460119811 GN 425.1-AL-8-55-SR
€ 6,42
30 M 4 8 23 55** 8 8 40 12 9
460101945 GN 425.1-AL-8-55-SW
€ 6,42
30 M 4 8 23 55** 8 8 40 12 9
460105974 GN 425.1-AL-8-64-EL
€ 12,03
30 M 4 8 24 64 8 8 40 12 9
460119845 GN 425.1-AL-8-64-RS
€ 6,81
30 M 4 8 24 64 8 8 40 12 9
460119812 GN 425.1-AL-8-64-SR
€ 6,81
30 M 4 8 24 64 8 8 40 12 9
460106032 GN 425.1-AL-8-64-SW
€ 6,81
30 M 4 8 24 64 8 8 40 12 9
460119862 GN 425.1-AL-8-88-EL
€ 12,40
30 M 4 8 28 88** 8 8 40 12 9
460119863 GN 425.1-AL-8-88-RS
€ 6,95
30 M 4 8 28 88** 8 8 40 12 9
460119803 GN 425.1-AL-8-88-SR
€ 6,95
30 M 4 8 28 88** 8 8 40 12 9
100107108 GN 425.1-AL-8-88-SW
€ 6,95
30 M 4 8 28 88** 8 8 40 12 9
