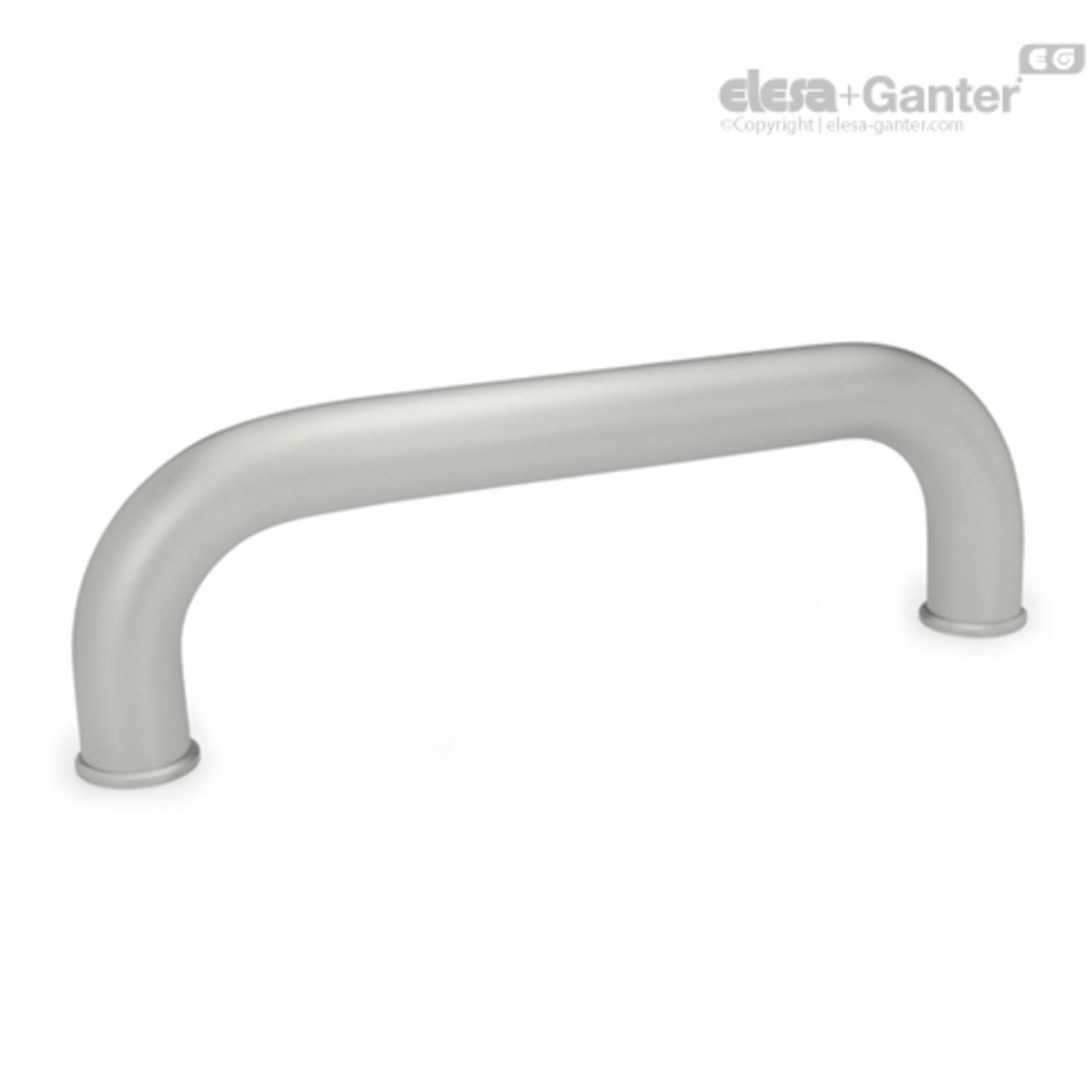

GN 426.5 Beugelgrepen RVS
GN 426.5-B 1

GN 426.5
Beugelgrepen RVS

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type A: Montage vanaf de achterkant (blind gat met schroefdraad)
  • Type B: Montage vanaf de kant van de operator

Handgreep

RVS AISI 304

  • d1 = 20: Massief materiaal
  • d1 = 28: Buis Ø 28 x 2
  • mat gestraald

Draadbus / montagebout

RVS AISI 303

Stelschroef voor type B

RVS

  • d1 = 20: DIN 914-M5-6-NI
  • d1 = 28: DIN 914-M6-8-NI
2Informatie

Beugelgrepen GN 426.5 kunnen zowel vanaf de achterkant (type A) als vanaf de kant van de operator (type B) worden gemonteerd. In dit geval wordt de tapbout eerst vanaf de machinezijde ingeschroefd en vervolgens wordt de handgreep op de stelschroef gedrukt en vastgezet.

Beide montagemethoden maken de montage van een paar handgrepen in tegenovergestelde positie mogelijk. Deze methode kan bijvoorbeeld worden gebruikt op deuren (dubbele handgreep). In het algemeen is een montagebout met speciale lengte l2 nodig.

3Technische informatie

Uitvoering

GN 426.5-A
GN 426.5-A Beugelgreep, RVS, rond, montage achterzijde, blind gat met binnendraad, montagebout DIN 193, RVS steunvoeten
GN 426.5-B
GN 426.5-B Beugelgreep, RVS, rond, montage voorzijde, stelschroef DIN 914, montagebout DIN 193, RVS steunvoeten
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109552510 GN 426.5-20-200-B
€ 96,65
109552515 GN 426.5-20-250-B
€ 104,75
109552520 GN 426.5-20-300-B
€ 108,24
109552530 GN 426.5-20-350-B
€ 114,27
100105245 GN 426.5-28-250-B
€ 124,51
100105255 GN 426.5-28-300-B
€ 128,15
109552540 GN 426.5-28-350-B
€ 129,25
100105265 GN 426.5-28-400-B
€ 133,96

l1 ±0.3

t2

h

d2

Gewicht (g)

r ≈

d1

l1 ±0.5

d3

t1

l2
200 N.v.t. 68 M 8 706 22 20 N.v.t. N.v.t. 15 20
250 N.v.t. 68 M 8 829 22 20 N.v.t. N.v.t. 15 20
300 N.v.t. 68 M 8 957 22 20 N.v.t. N.v.t. 15 20
350 N.v.t. 68 M 8 1086 22 20 N.v.t. N.v.t. 15 20
250 17 90 M 10 560 32 28 N.v.t. 32 N.v.t. 20
300 17 90 M 10 690 32 28 N.v.t. 32 N.v.t. 20
350 17 90 M 10 720 32 28 N.v.t. 32 N.v.t. 20
400 17 90 M 10 780 32 28 N.v.t. 32 N.v.t. 20
