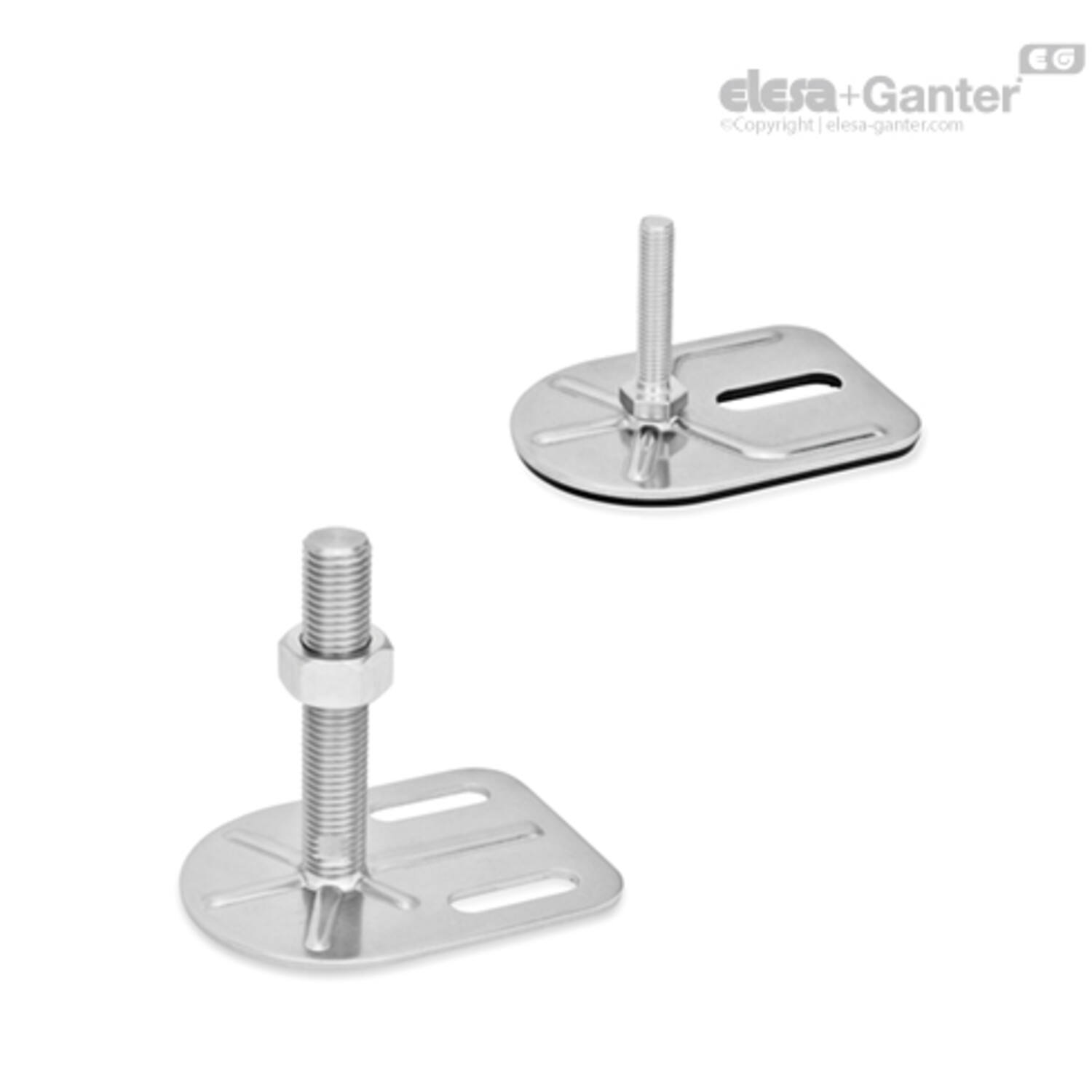

GN 43-rectangular shape

Stelvoet met rechthoekige vorm

Typen (basis)

• Type E0: zonder rubberen onderlaag, met één sleufgat

• Type E3: met rubberen onderlaag, gevulkaniseerd, zwart, met één sleufgat

• Type G0: zonder rubberen onderlaag, met 2 sleufgaten

• Type G3: met rubberen onderlaag, gevulkaniseerd, zwart, met 2 sleufgaten

Versie (schroef)

• Versie S: zonder moer, buitenzeskant aan de onderkant

• Versie SK: met moer, buitenzeskant aan de onderkant

• Versie T: zonder moer, platte sleutel aan de onderkant

• Versie TK: met moer, platte sleutel aan de onderkant

• Versie U: zonder moer, binnenzeskant aan de bovenkant, platte sleutel aan de onderkant

• Versie UK: met moer, binnenzeskant aan de bovenkant, platte sleutel aan de onderkant

• Versie V : zonder moer, buitenzeskant aan de bovenkant, platte sleutel aan de onderkant

• Versie VK: met moer, buitenzeskant aan de bovenkant, platte sleutel aan de onderkant

• Versie W: met verstelbare huls, bedekte schroefdraad, platte sleutel aan de onderkant

• Versie X: Buitenzeskant met binnendraad

Basisplaat, blank geslepen

RVS AISI 304

schacht met schroefdraad

RVS AISI 303

Zeskantmoeren ISO 4032

RVS

• zwart, NBR (Perbunan^®)

• 70 ± 5 Shore A

Stelvoeten GN 43 zijn bestemd voor gebruik in agressieve omgevingen. Dankzij de reeks combinaties van voetplaten en verstelbare spindelversies kunnen deze waterpassen in elke situatie worden gebruikt.

De stelvoeten kunnen aan het montagevlak worden vastgeschroefd met behulp van de bevestigingslip, hetgeen zijwaarts verschuiven voorkomt. Bovendien beschermen de versies met de rubberen onderlaag gevoelige oppervlakken.

De stelvoeten worden volledig gemonteerd geleverd en zijn niet demonteerbaar.

• Kenmerken van kunststof

• Kenmerken RVS



Het statische draagvermogen in de tabel is gebaseerd op een testserie waarbij de belasting loodrecht op de basisplaat is (zonder rubberen onderlaag) aangebracht. Bij de waarden in de tabel kan de trekontlasting leiden tot kleine vervormingen van de basisplaat.

Buig- en knikspanning, die in de praktijk vaak voorkomt, leidt tot een lager draagvermogen van de verstelbare spindel en moet in aanmerking worden genomen.

Ook wordt ervan uitgegaan dat de spindelsterkte ≥ 500 N/mm² is.

De gegevens over de sterkte zijn niet-bindende richtwaarden zonder enige aansprakelijkheid. In het algemeen vormen ze geen kwaliteitsgarantie.

De gebruiker moet van geval tot geval bepalen of een product geschikt is voor het beoogde doel of gebruik. Omgevingsfactoren kunnen van invloed zijn op de opgegeven waarden.
