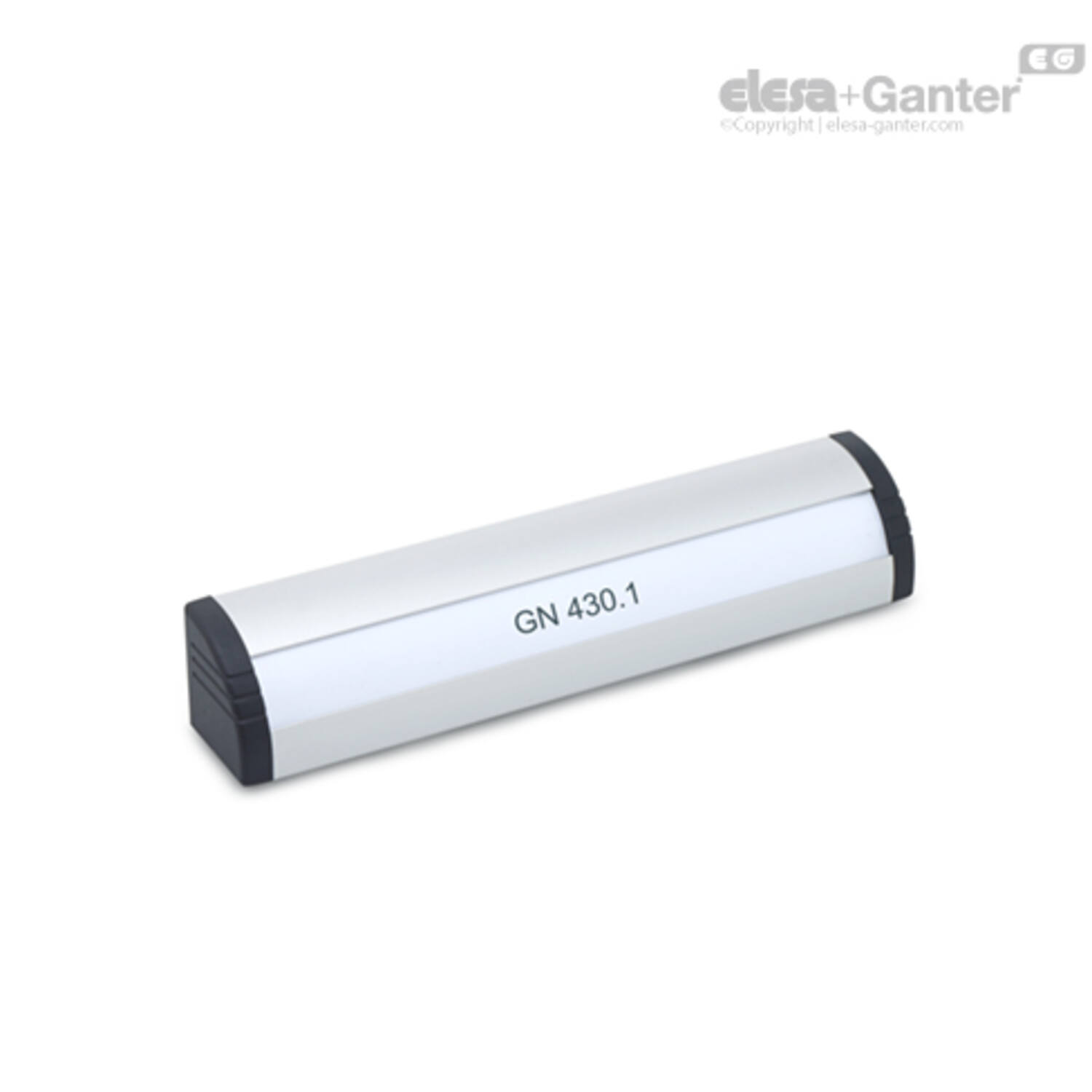

GN 430.1 Greeplijst
GN 430.1 1
GN 430.1 2

GN 430.1
Greeplijst

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Aluminium

kunststof bekleding

zwart, RAL 9005, textuurafwerking SW

geanodiseerd, natuurlijke kleur EL

Uiteinden

kunststof

Technopolymeer (polyamide PA)

zwartgrijs

Letterblok

Insteekgroef geleverd met:

papierstrook 200 g/m2, breedte 19.5 mm

helder wit, verouderingsbestendig

Harde PVC-folie

transparant

2Informatie

Typische toepassingen voor richelgrepen met letterblok GN 430.1 zijn onder meer draai- of schuifdeuren op beschermdeuren en apparatuur. Ze zijn ook geschikt voor gebruik als ladegrepen.

Het schroefkanaal voor schroefmaten M6 (geëxtrudeerd aluminium) maakt een optioneel aantal bevestigingsschroeven mogelijk in elke gewenste positie binnen de maatvoering l2.

Speciale lengtes kan vanaf relatief kleine hoeveelheden worden vervaardigd.

Bij het ontwerp met letterblok wordt de eindkap bij levering aan één kant gemonteerd, zodat de meegeleverde papier-/folieband kan worden beletterd en in de daarvoor bestemde groef kan worden geschoven.

De papieren strook kan ook worden gebruikt als drager voor gewone beletteringstape met een breedte van minder dan 18 mm.

3Op aanvraag
  • Speciale lengtes
  • enkele papieren stroken / filmstroken
4Technische informatie5Voorbeeld van toepassing

6Montage-informatie
  • Minimale inschroefdiepte: 10 mm
  • Max. belasting (schroef): 400 N
  • Max. aanhaalmoment: 4 Nm

Uitvoering

GN 430.1
GN 430.1 Handgreep, aluminium, PVC folie afgedekt tekstvlak, montage achterzijde voor M6 bouten in de montagegroef, kunststof eindkappen
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
103111655 GN 430.1-110-EL
€ 12,96
103111660 GN 430.1-110-SW
€ 12,98
103111665 GN 430.1-130-EL
€ 13,59
103111670 GN 430.1-130-SW
€ 13,47
103111675 GN 430.1-150-EL
€ 13,96
103111680 GN 430.1-150-SW
€ 14,08
103111685 GN 430.1-200-EL
€ 15,66
103111690 GN 430.1-200-SW
€ 15,69
103111695 GN 430.1-250-EL
€ 16,67
103111700 GN 430.1-250-SW
€ 16,84
103111705 GN 430.1-300-EL
€ 18,69
103111710 GN 430.1-300-SW
€ 18,01
103111715 GN 430.1-400-EL
€ 20,94
103111720 GN 430.1-400-SW
€ 21,40
103111725 GN 430.1-500-EL
€ 24,06
103111730 GN 430.1-500-SW
€ 24,40

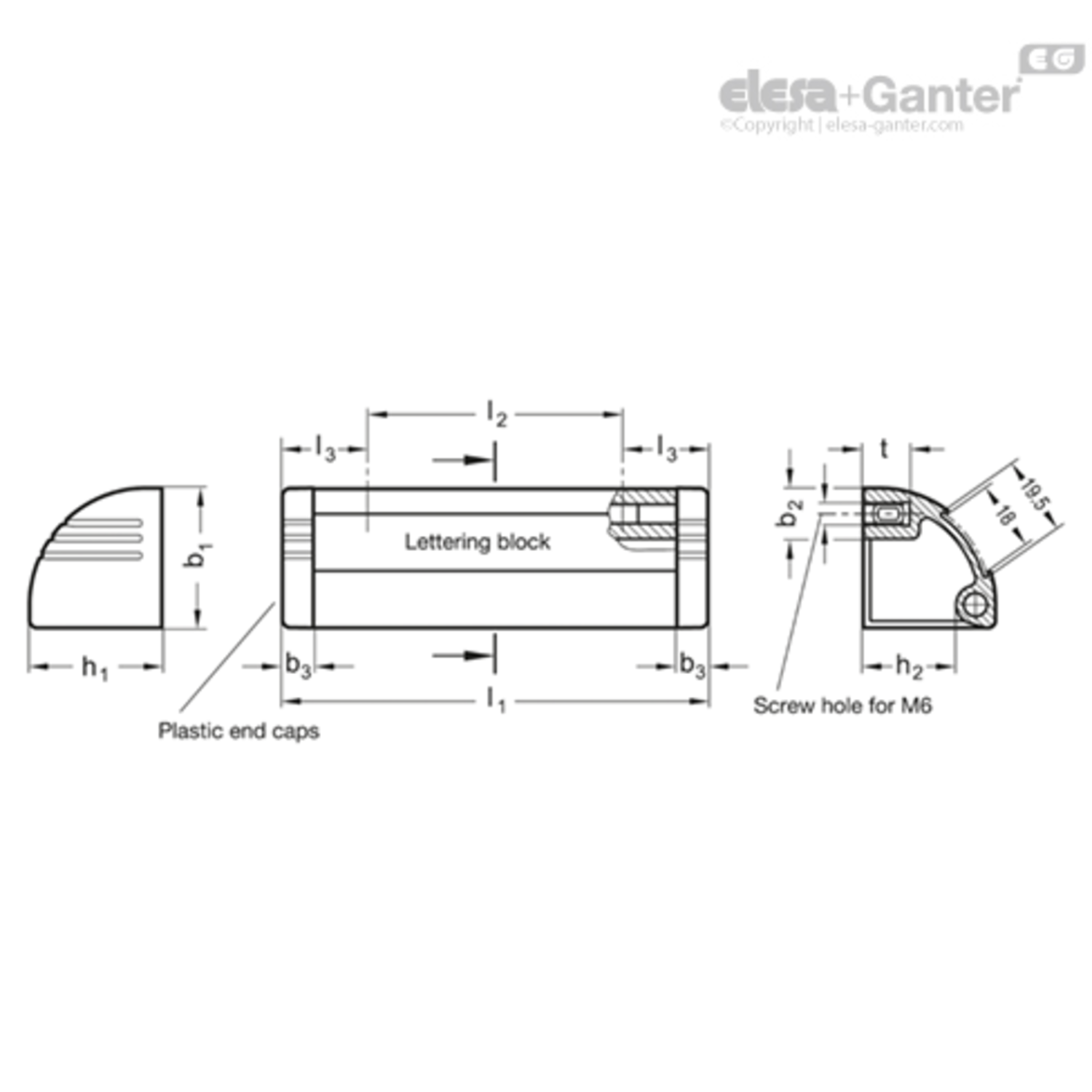

b2

h2

l1

l3

Gewicht (g)

b1

h1

t

b3

l2
13 24 110 22 87 36 34 12 8 66
13 24 110 22 87 36 34 12 8 66
13 24 130 22 100 36 34 12 8 86
13 24 130 22 100 36 34 12 8 86
13 24 150 22 118 36 34 12 8 106
13 24 150 22 118 36 34 12 8 106
13 24 200 22 152 36 34 12 8 156
13 24 200 22 152 36 34 12 8 156
13 24 250 22 189 36 34 12 8 206
13 24 250 22 189 36 34 12 8 206
13 24 300 22 225 36 34 12 8 256
13 24 300 22 225 36 34 12 8 256
13 24 400 22 308 36 34 12 8 356
13 24 400 22 308 36 34 12 8 356
13 24 500 22 387 36 34 12 8 456
13 24 500 22 387 36 34 12 8 456
