GN 437.3 Veerscharnieren
GN 437.3 1

GN 437.3
Veerscharnieren

Zink spuitgiet

Bekijk volledig

Omschrijving

1 Specificatie

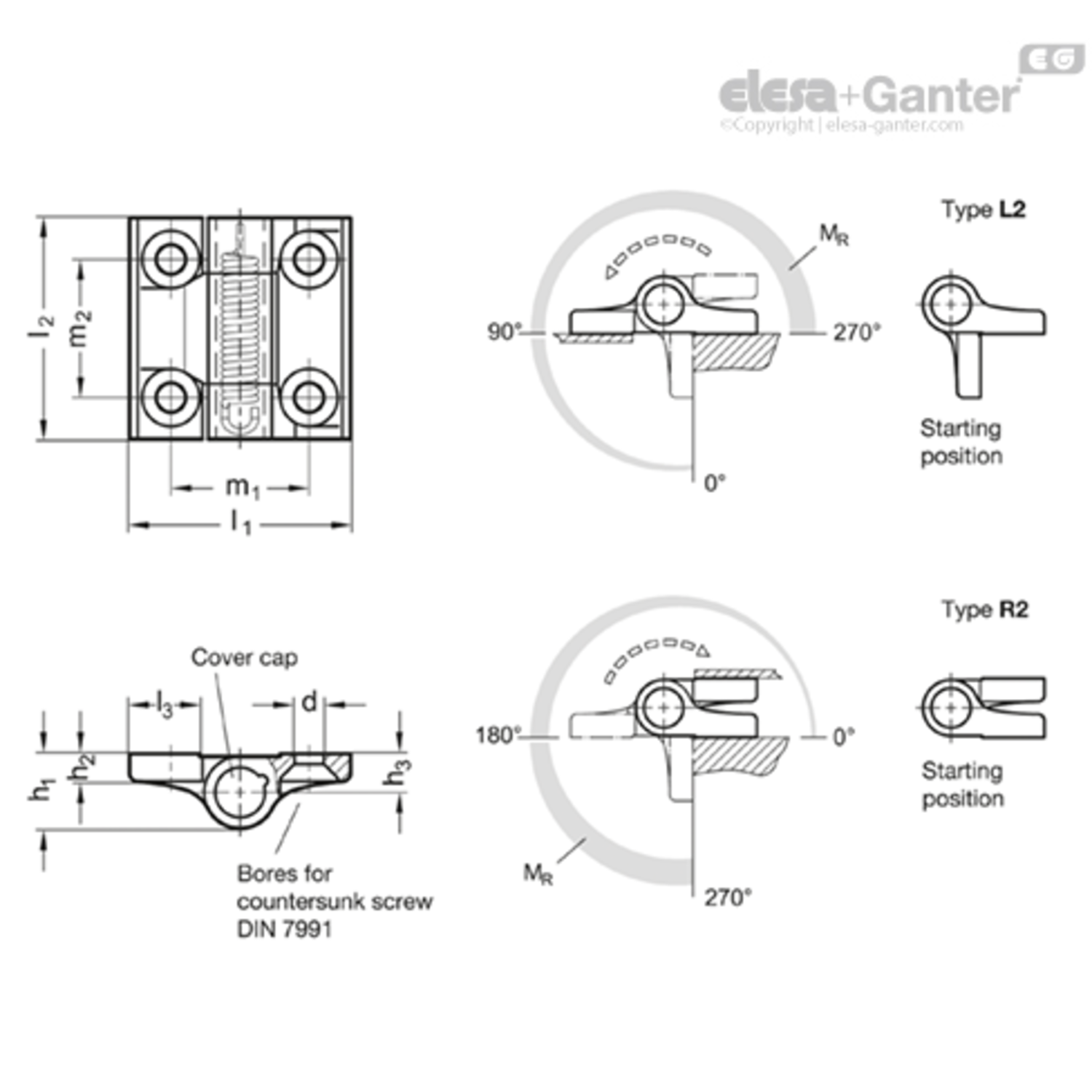

Typen

  • Type L2: veerbelaste retour, sluiten, matige veerkracht
  • Type R2: veerbelaste retour, openen, matige veerkracht

Zinkspuitgietwerk ZD

Kunststof bekleding

zwart, RAL 9005, textuurafwerking SW

zilver, RAL 9006, textuurafwerking SR

Veergeleider / afdekkap

Kunststof (polyacetaal POM)

temperatuurbestendig tot 80 °C

Torsieveer

Verenstaal


 2 Informatie

GN 437.3 scharnieren met veerbelaste retour zorgen ervoor dat deuren automatisch worden geopend en gesloten door middel van de torsieveer.

Het retourkoppel varieert met de openingshoek van het scharnier. Duurzaamheidstests hebben aangetoond dat het koppel zelfs na 100.000 openings- / sluitcycli niet verandert.

De volgende tabel toont de relatie tussen de openingshoek en het retourkoppel.

Retourkoppel MR ± 10% in Nm
0° 90° 180° 270°
0,25 0,5 0,75 1
3 Technische informatie 4 Toebehoren
  • Roestvaststalen afstandsplaten GN 2370
  • Roestvaststalen montageplaten met tapgaten GN 2372

Uitvoering

GN 437.3
GN 437.3 Veerscharnier, zink spuitgiet met kunststofcoating, kunststof veerbehuizing en afdekkapje, verzonken montagegaten
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470024680 GN 437.3-ZD-60-60-L2-SR
€ 19,52
460130000 GN 437.3-ZD-60-60-L2-SW
€ 19,52
470024682 GN 437.3-ZD-60-60-R2-SR
€ 19,52
470024683 GN 437.3-ZD-60-60-R2-SW
€ 19,52

h2

l1

l3

Gewicht (g)

d

h1

h3

m2

l2

m1
7.5 60 20 150 8.3 18.5 9.5 36 60 36
7.5 60 20 150 8.3 18.5 9.5 36 60 36
7.5 60 20 150 8.3 18.5 9.5 36 60 36
7.5 60 20 150 8.3 18.5 9.5 36 60 36
