Omschrijving
Typen
Typen

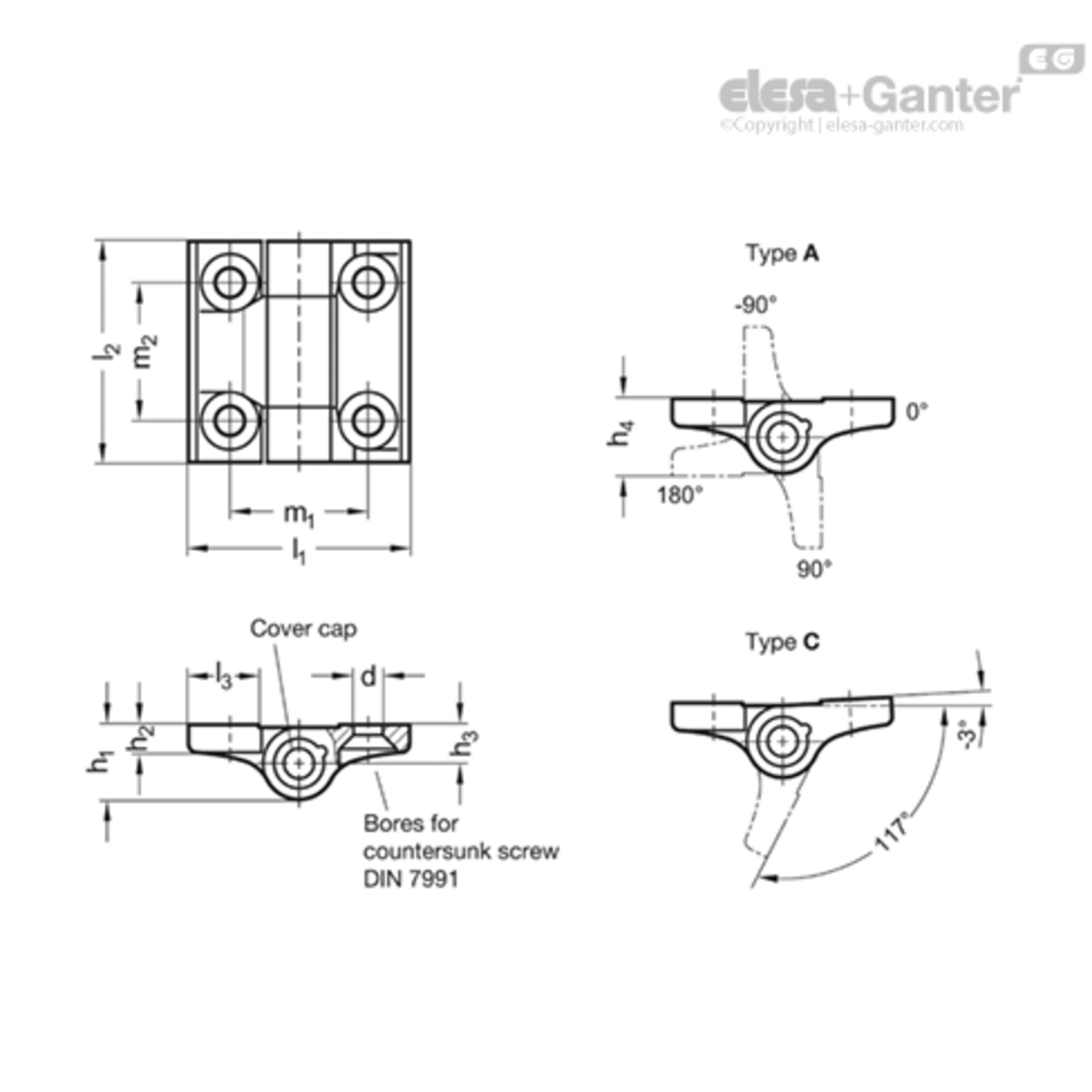

- Type A: indexeringsposities -90° / 0° / 90° / 180°
- Type C: Indexeringsposities -3° / 117°
Identificatienr.
Identificatienr.
- 1 Houdkoppel 0,5 Nm
- 2 Houdkoppel 1 Nm
- 3 Houdkoppel 2,5 Nm
- 4 Houdkoppel 4 Nm
Scharniervleugels
Scharniervleugels
Gegoten zinklegering ZD
Gepoedercoat
- zwart, RAL 9005, textuurafwerking SW
- zilver, RAL 9006, textuurafwerking SR
Vergrendelingselementen / afdekkap
Vergrendelingselementen / afdekkap
- Kunststof, polyacetaal (POM) voor identificatienr. 1 / 2
- Bedrijfstemperatuur tot 80°C
- RVS AISI 630 voor identificatienr. 3 / 4
Pen
Pen
RVS AISI 303
Drukveer
Drukveer
- Verenstaal voor identificatienr. 1 / 2
- RVS AISI 301 voor identificatienr. 3 / 4

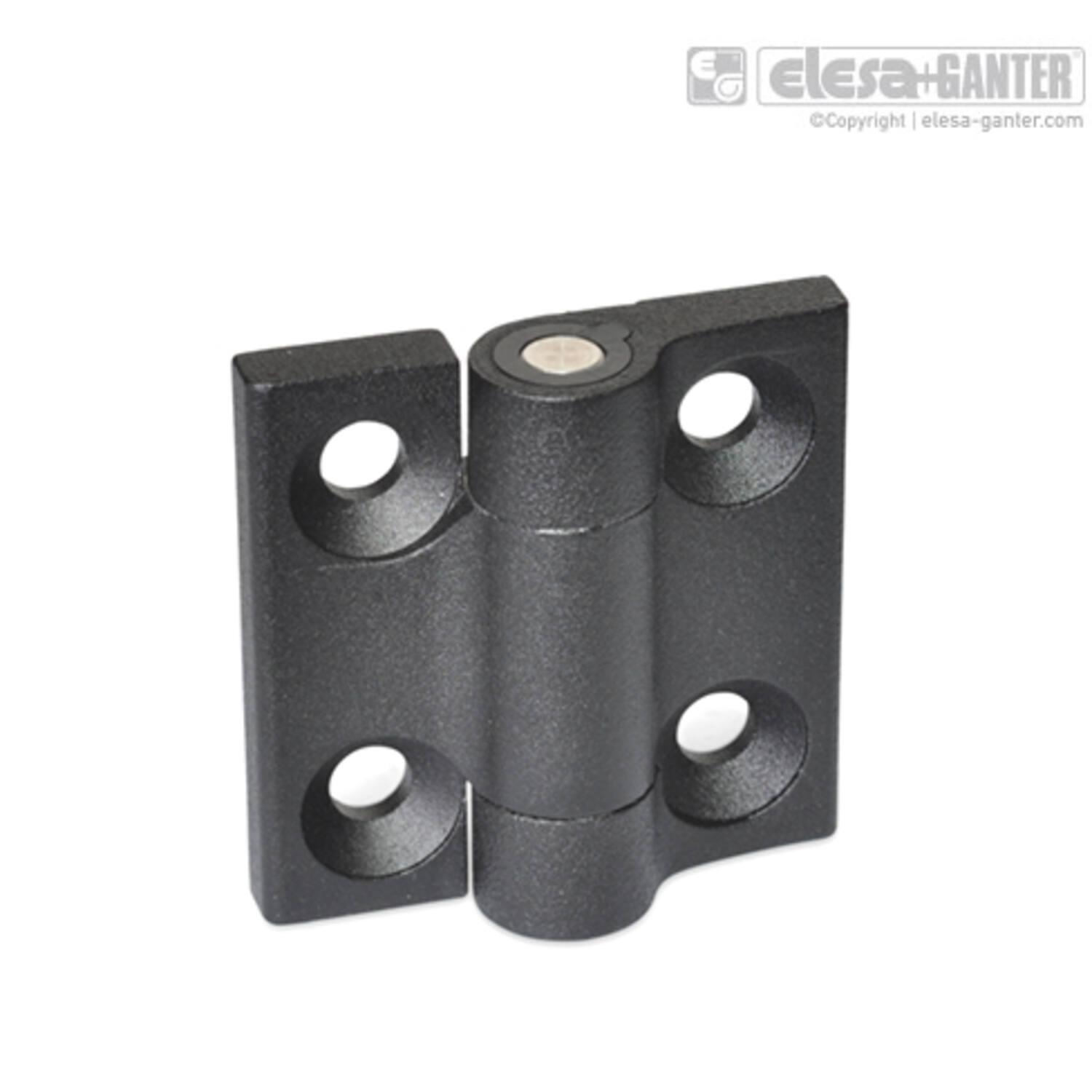

Scharnieren GN 437.4 met pal houden deuren en deksels in een gegeven indexeringspositie zonder bijkomend mechanisme.
Dit is met name voordelig wanneer machines en systemen vaak moeten worden geopend en gesloten voor het laden en lossen, en is ook handig voor onderhoud of reparatie. Het ongewenst onafhankelijk sluiten en openen wordt voorkomen.
Door de voorste indexeringspositie van ca. -3° zorgt type C er bovendien voor dat de deur of klep bij het sluiten licht tegen het kozijn wordt gedrukt.
Uitvoering
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470024684 | GN 437.4-ZD-60-60-A2-SR |
|
|||
| 470024685 | GN 437.4-ZD-60-60-A2-SW |
|
|||
| 470024686 | GN 437.4-ZD-60-60-C2-SR |
|
|||
| 470024687 | GN 437.4-ZD-60-60-C2-SW |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
h2 |
l1 |
l3 |
Gewicht (g) |
d |
h1 |
h3 |
m2 |
h4 |
l2 |
m1 |
|---|---|---|---|---|---|---|---|---|---|---|
| 7.5 | 60 | 20 | 152 | 8.3 | 18.5 | 9.5 | 36 | 19 | 60 | 36 |
| 7.5 | 60 | 20 | 152 | 8.3 | 18.5 | 9.5 | 36 | 19 | 60 | 36 |
| 7.5 | 60 | 20 | 155 | 8.3 | 18.5 | 9.5 | 36 | N.v.t. | 60 | 36 |
| 7.5 | 60 | 20 | 155 | 8.3 | 18.5 | 9.5 | 36 | N.v.t. | 60 | 36 |
