GN 4490.1 Sluitingen met indexfunctie
GN 4490.1 1

GN 4490.1
Sluitingen met indexfunctie

Bekijk volledig
__logo__INOX__ __logo__profile__ __logo__RoHS__

Omschrijving

1Specificatie

Type

  • Type L: L-vormig

Identificatienr.

  • Nr. 1: Kort
  • Nr. 2: Lang

Roestvrij staal AISI 316 A4

mat gestraald GS

2Informatie

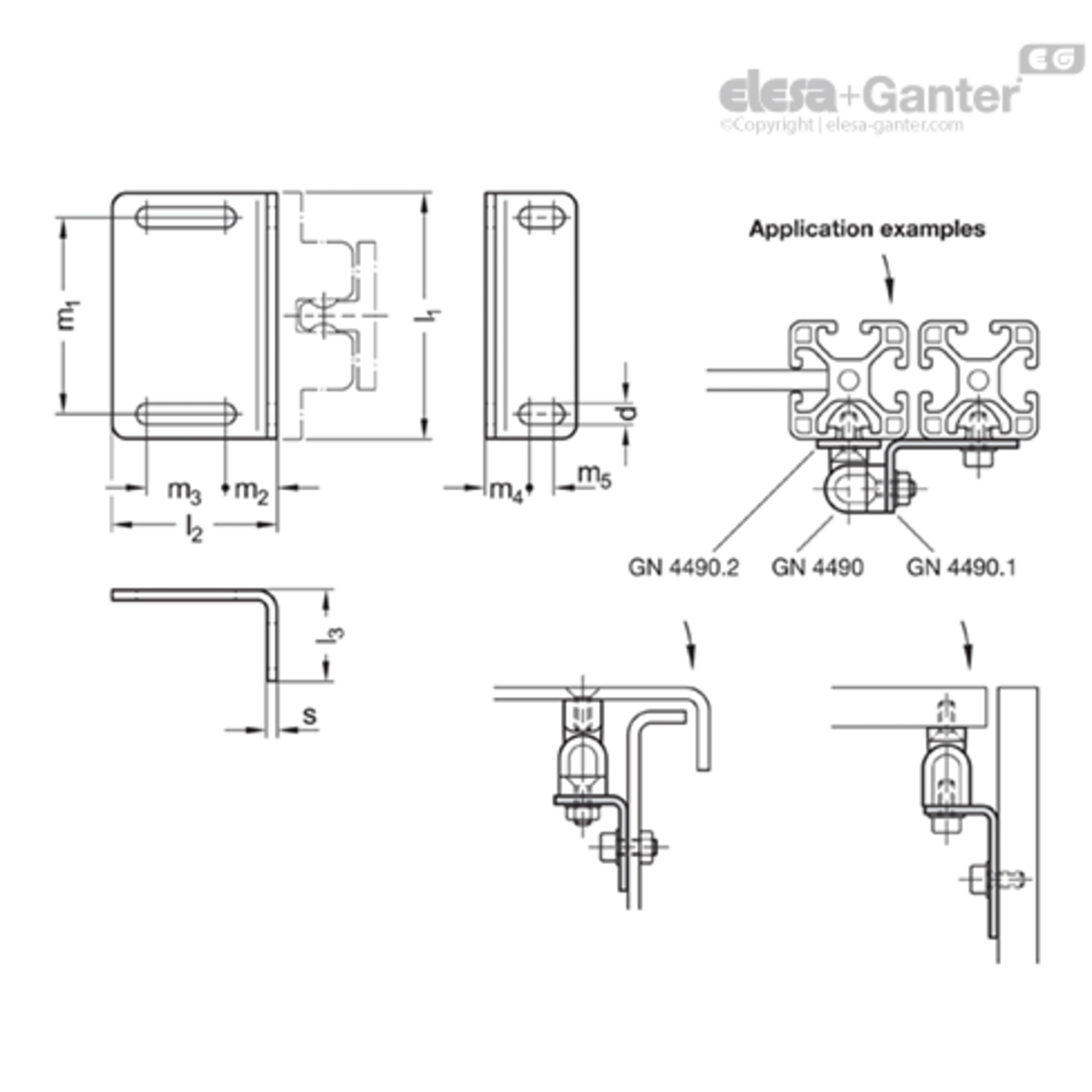

Montageplaten GN 4490.1 maken het gebruik mogelijk van kogelsluitingen GN 4490 in diverse inbouwsituaties. De positionering wordt vereenvoudigd door sleufgaten.

3Toebehoren4Technische informatie

Uitvoering

GN 4490.1
GN 4490.1 Montageplaat voor kogelsluiting GN 4490, RVS, mat gestraald, L-vorm
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470174556 GN 4490.1-A4-50-L-1-GS
€ 4,73
470174558 GN 4490.1-A4-50-L-2-GS
€ 5,15
470174557 GN 4490.1-A4-68-L-1-GS
€ 5,93
470174559 GN 4490.1-A4-68-L-2-GS
€ 7,05
470174560 GN 4490.1-A4-80-L-2-GS
€ 7,66

l1

m4

l3

Gewicht (g)

s

m5

d

m2

m3

l2

m1
50 8.9 18.5 18 2 5 4.2 9.5 7 22 40
50 8.9 18.5 18 2 5 4.2 11 15.5 33.5 40
68 9.5 21.5 22 2 7 4.2 11 14 32 55
68 9.5 21.5 22 2 7 4.2 11 33 51 55
80 11.5 24.5 24 2 7 5.2 11 31 49 65
