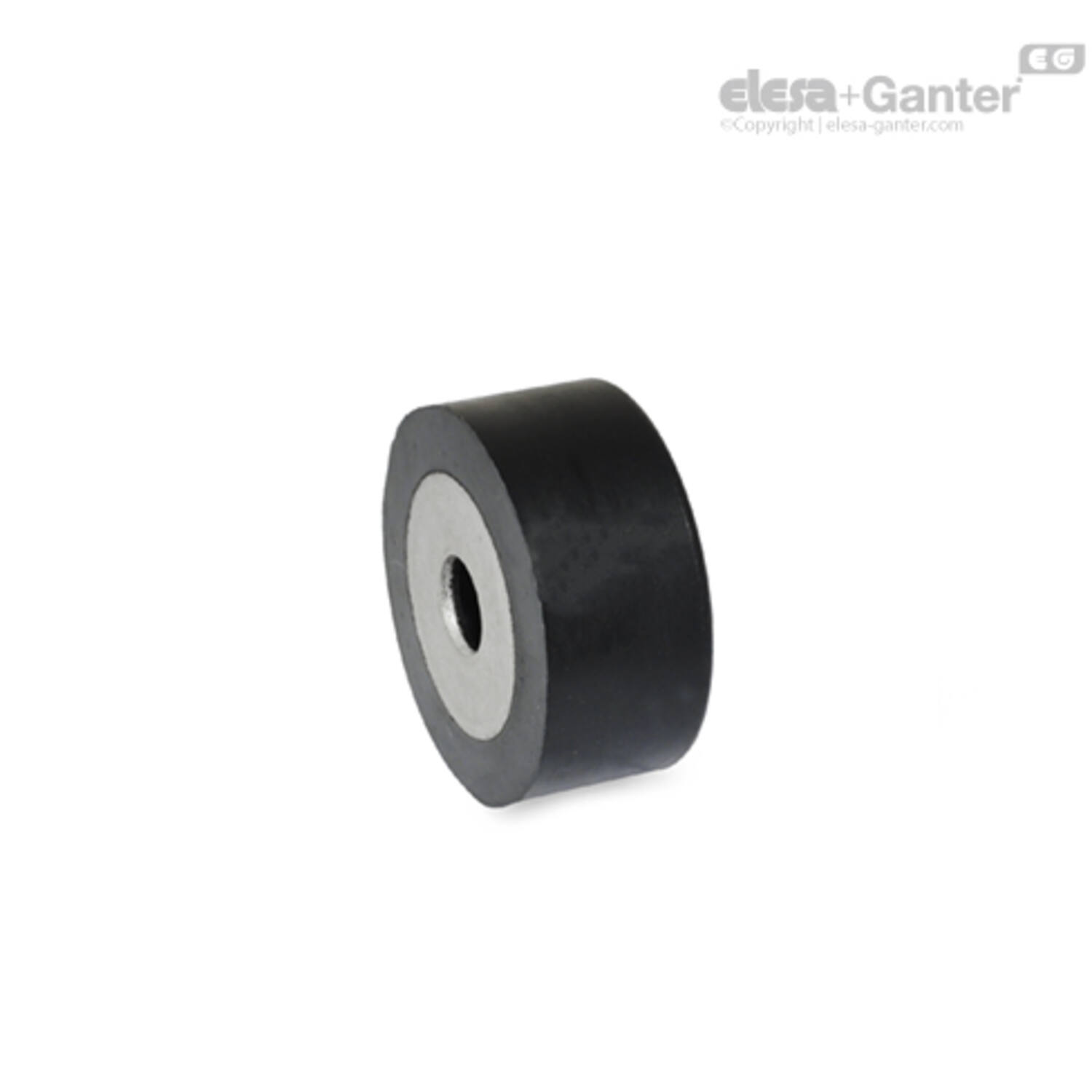

GN 454
Stootbuffers
Omschrijving
Rubber
NBR (Perbunan®)
- zwart
- gevulkaniseerd naar de borgring
- temperatuurbestendig tot 120 °C
- Hardheid shore A ±5
zacht 40
medium 55
hard 70

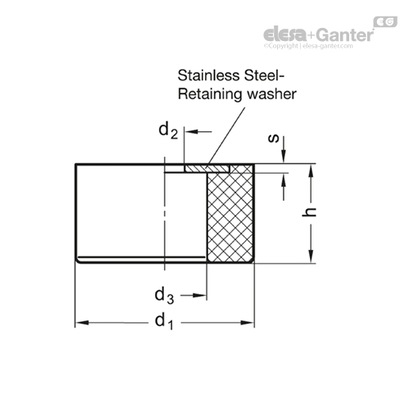

Borgring
Roestvast staal A2
Stootbuffers GN 454 worden gebruikt als eindstopbuffers, bijv. transportwagens. Ze kunnen aan de dempingszijde worden bevestigd met inbusbouten DIN 912.
Ze absorberen het grootste deel van de kinetische energieontwikkeling bij impact. Ze fungeren als dempers en voorkomen schadelijke schokken en terugslag. Ze fungeren ook als geluidsdempers.
Uitvoering
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
h |
d2 |
D1 |
Veerconstante hardheid 55 |
Gewicht (g) |
s |
d1 |
max belast. in N hardheid 55 |
d3 |
max overbrugging in mm |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Filter |
|
|
|
|
|
|
|
|
|
|
|||||
470025083 | GN 454-16-8-4,3-40 |
|
8 | 4.3 | n.v.t. | 75 | 2 | 1 | 16 | 150 | 8 | 2 | |||
109513195 | GN 454-16-8-4,3-55 |
|
8 | 4.3 | 16 | 140 | 2 | 1 | 16 | 280 | 8 | 2 | |||
109513196 | GN 454-16-8-4,3-70 |
|
8 | 4.3 | n.v.t. | 223 | 1 | 1 | 16 | 445 | 8 | 2 | |||
470025085 | GN 454-20-10-5,3-40 |
|
10 | 5.3 | n.v.t. | 89 | 4 | 1.2 | 20 | 223 | 9.5 | 2.5 | |||
109513200 | GN 454-20-10-5,3-55 |
|
10 | 5.3 | 20 | 148 | 4 | 1.2 | 20 | 370 | 9.5 | 2.5 | |||
470025086 | GN 454-20-10-5,3-70 |
|
10 | 5.3 | n.v.t. | 240 | 4 | 1.2 | 20 | 600 | 9.5 | 2.5 | |||
470025087 | GN 454-25-12-6,4-40 |
|
12 | 6.4 | n.v.t. | 113 | 7 | 1.6 | 25 | 340 | 11 | 3 | |||
109513205 | GN 454-25-12-6,4-55 |
|
12 | 6.4 | 25 | 210 | 8 | 1.6 | 25 | 630 | 11 | 3 | |||
470025088 | GN 454-25-12-6,4-70 |
|
12 | 6.4 | n.v.t. | 317 | 8 | 1.6 | 25 | 950 | 11 | 3 | |||
470025089 | GN 454-35-16-8,4-40 |
|
16 | 8.4 | n.v.t. | 175 | 20 | 2 | 35 | 700 | 14 | 4 | |||
109513210 | GN 454-35-16-8,4-55 |
|
16 | 8.4 | 35 | 345 | 20 | 2 | 35 | 1380 | 14 | 4 | |||
470025090 | GN 454-35-16-8,4-70 |
|
16 | 8.4 | n.v.t. | 599 | 23 | 2 | 35 | 2395 | 14 | 4 | |||
470025091 | GN 454-42-20-10,5-40 |
|
20 | 10.5 | n.v.t. | 220 | 35 | 2.5 | 42 | 1100 | 17.5 | 5 | |||
109513215 | GN 454-42-20-10,5-55 |
|
20 | 10.5 | 42 | 360 | 35 | 2.5 | 42 | 1800 | 17.5 | 5 | |||
470025092 | GN 454-42-20-10,5-70 |
|
20 | 10.5 | n.v.t. | 668 | 36 | 2.5 | 42 | 3340 | 17.5 | 5 | |||
470025093 | GN 454-42-20-8,4-40 |
|
20 | 8.4 | n.v.t. | 220 | 30 | 2 | 42 | 1100 | 17.5 | 5 | |||
470025094 | GN 454-42-20-8,4-55 |
|
20 | 8.4 | n.v.t. | 360 | 30 | 2 | 42 | 1800 | 17.5 | 5 | |||
470025095 | GN 454-42-20-8,4-70 |
|
20 | 8.4 | n.v.t. | 668 | 32 | 2 | 42 | 3340 | 17.5 | 5 | |||
470025096 | GN 454-56-24-13-40 |
|
24 | 13 | n.v.t. | 333 | 76 | 3 | 56 | 2000 | 19.5 | 6 | |||
109513220 | GN 454-56-24-13-55 |
|
24 | 13 | 56 | 577 | 76 | 3 | 56 | 3460 | 19.5 | 6 | |||
470025097 | GN 454-56-24-13-70 |
|
24 | 13 | n.v.t. | 1000 | 78 | 3 | 56 | 6000 | 19.5 | 6 | |||
470025098 | GN 454-56-24-8,4-40 |
|
24 | 8.4 | n.v.t. | 333 | 62 | 2 | 56 | 2000 | 19.5 | 6 | |||
470025099 | GN 454-56-24-8,4-55 |
|
24 | 8.4 | n.v.t. | 577 | 62 | 2 | 56 | 3460 | 19.5 | 6 | |||
470025100 | GN 454-56-24-8,4-70 |
|
24 | 8.4 | n.v.t. | 1000 | 67 | 2 | 56 | 6000 | 19.5 | 6 |
