Omschrijving
Basis
Gegoten zinklegering
Gepoedercoat
Zwart, textuurafwerking
Draaibare handgrepen
Kunststof, polypropyleen (PP)
- Zwart, matte afwerking
- Spindel staal
- Verzinkt, blauw gepassiveerd

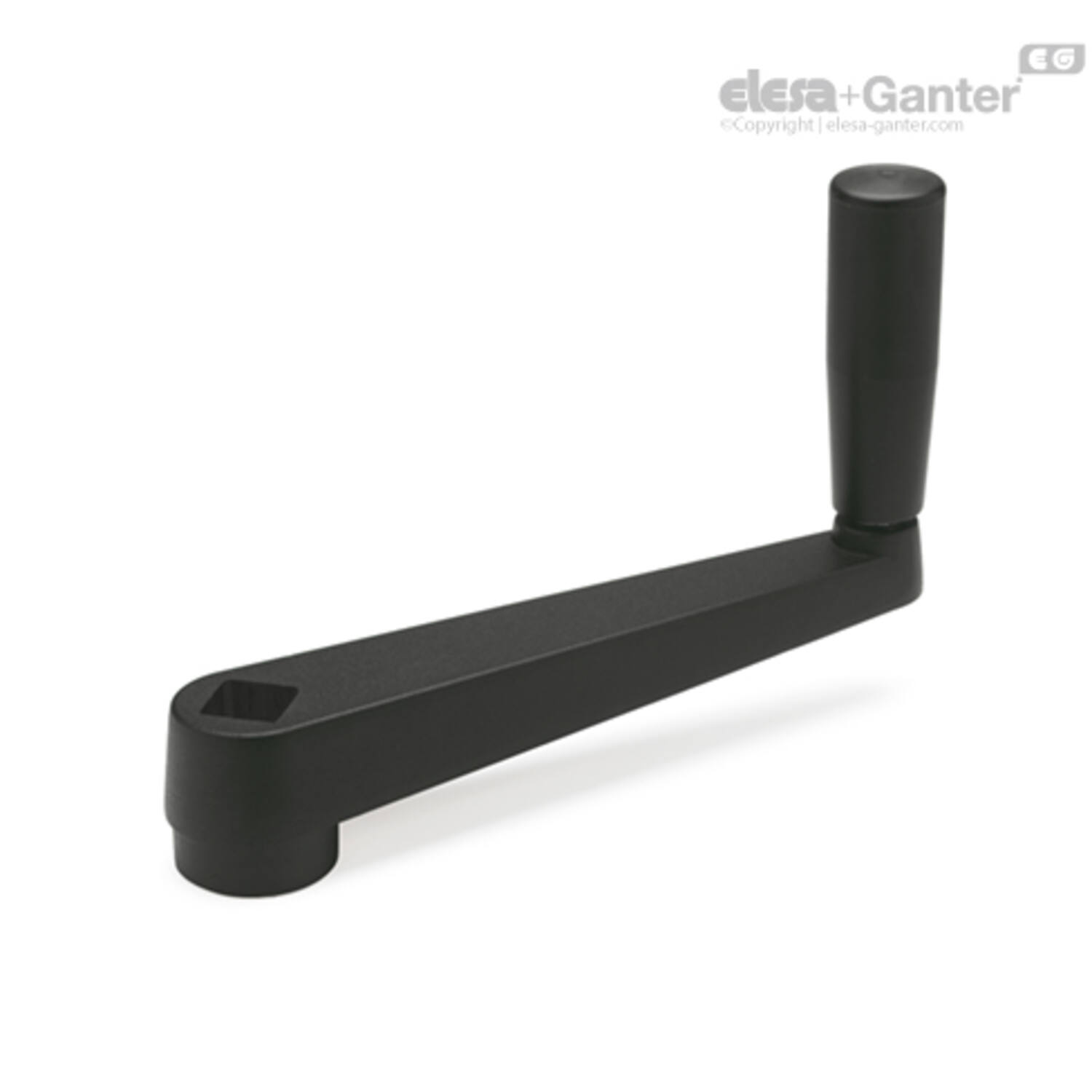

Handslingers GN 471.1 worden gebruikt voor het maken van aanpassingen of het aandrijven van mechanismen.
De slingerbeweging wordt overgebracht via de draaibare cilindrische handgreep. De draaibare handgreep kan stevig en veilig worden vastgehouden tijdens het slingeren.
Handslingers kunnen ook worden besteld met dwarsboringen GN 110.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 100201630 | GN 471.1-100-B12 |
|
|||
| 100201600 | GN 471.1-50-B8 |
|
|||
| 100200800 | GN 471.1-64-B10 |
|
|||
| 100201620 | GN 471.1-80-B10 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
h2 |
d2 |
Ø Handle |
s H11 |
Lengte |
Gewicht (g) |
d1 H7 |
d1 H7 Boring |
h1 |
l |
h3 |
h4 ≈ |
d3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 17 | 27 | 23 | N.v.t. | 100 | 280 | B 12 | B 12 | 28 | 100 | 15 | 67.5 | 30 |
| 10 | 16 | 14 | N.v.t. | 50 | 58 | B 8 | B 8 | 18 | 50 | 10 | 28.5 | 18 |
| 11 | 19 | 18 | N.v.t. | 64 | 100 | B 10 | B 10 | 20 | 64 | 12 | 42.5 | 22 |
| 14 | 23 | 21 | N.v.t. | 80 | 160 | B 10 | B 10 | 24 | 80 | 14 | 52.5 | 26 |
