GN 476 Klembevestigingen
GN 476 1

GN 476
Klembevestigingen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type A: met boring
  • Type W: met bout

Aluminium

  • mat, glad geslepen MT
  • geanodiseerd , zwart ELS

Bout (type W)

Roestvrij staal AISI 303

Cilinderkopschroef DIN 912

Roestvast AISI 304

Stelschroef DIN 913 (type A)

Roestvast AISI 304

Stelschroef DIN 915 (type W)

Roestvast AISI 304

Klemsets GN 511

2Informatie

De T-klemverbindingen GN 476 (type W) zijn een alternatief voor draaibare tweeweg klembevestigingen  GN 475  indien hoge hoekkrachten vereist zijn.

De standaarduitvoering van de klemschroef op het klemschroefdraad d4 is een cilinderkopschroef met binnenzeskant DIN 912. Deze kan worden vervangen door de verstelbare klemhendel  GN 511  (beschrijving zie tabel met afmetingen).

3Toebehoren4Technische informatie5Montagevoorbeelden


Uitvoering

GN 476

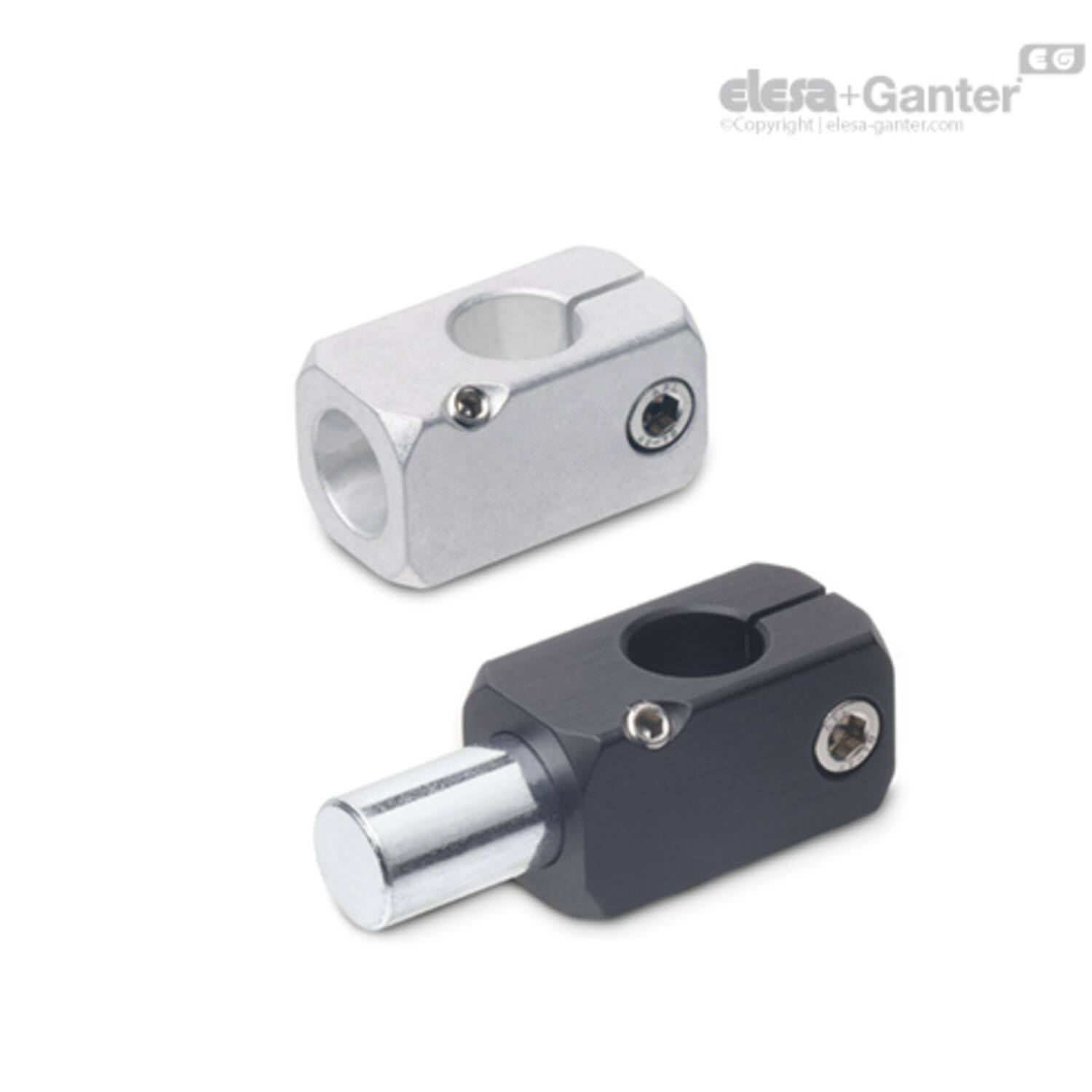

GN 476 T-vorm klembevestiging
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
101701570 GN 476-B10-10-W-ELS
€ 19,15
101701575 GN 476-B10-10-W-MT
€ 17,49
101701580 GN 476-B10-B10-A-ELS
€ 15,32
101701585 GN 476-B10-B10-A-MT
€ 13,71
101701590 GN 476-B12-12-W-ELS
€ 21,13
101701595 GN 476-B12-12-W-MT
€ 19,62
101701600 GN 476-B12-B12-A-ELS
€ 16,98
101701605 GN 476-B12-B12-A-MT
€ 15,49
101701610 GN 476-B15-15-W-ELS
€ 23,52
101701615 GN 476-B15-15-W-MT
€ 21,42
101701620 GN 476-B15-B15-A-ELS
€ 18,64
101701625 GN 476-B15-B15-A-MT
€ 16,57
101701630 GN 476-B16-16-W-ELS
€ 22,69
101701635 GN 476-B16-16-W-MT
€ 20,69
101701640 GN 476-B16-B16-A-ELS
€ 17,52
101701645 GN 476-B16-B16-A-MT
€ 15,45
109555650 GN 476-B20-20-W-ELS
€ 28,72
109555655 GN 476-B20-20-W-MT
€ 26,35
109555660 GN 476-B20-B20-A-ELS
€ 22,45
109555665 GN 476-B20-B20-A-MT
€ 19,98
101701650 GN 476-B8-8-W-ELS
€ 17,28
101701655 GN 476-B8-8-W-MT
€ 15,64
101701660 GN 476-B8-B8-A-ELS
€ 13,54
101701665 GN 476-B8-B8-A-MT
€ 11,91

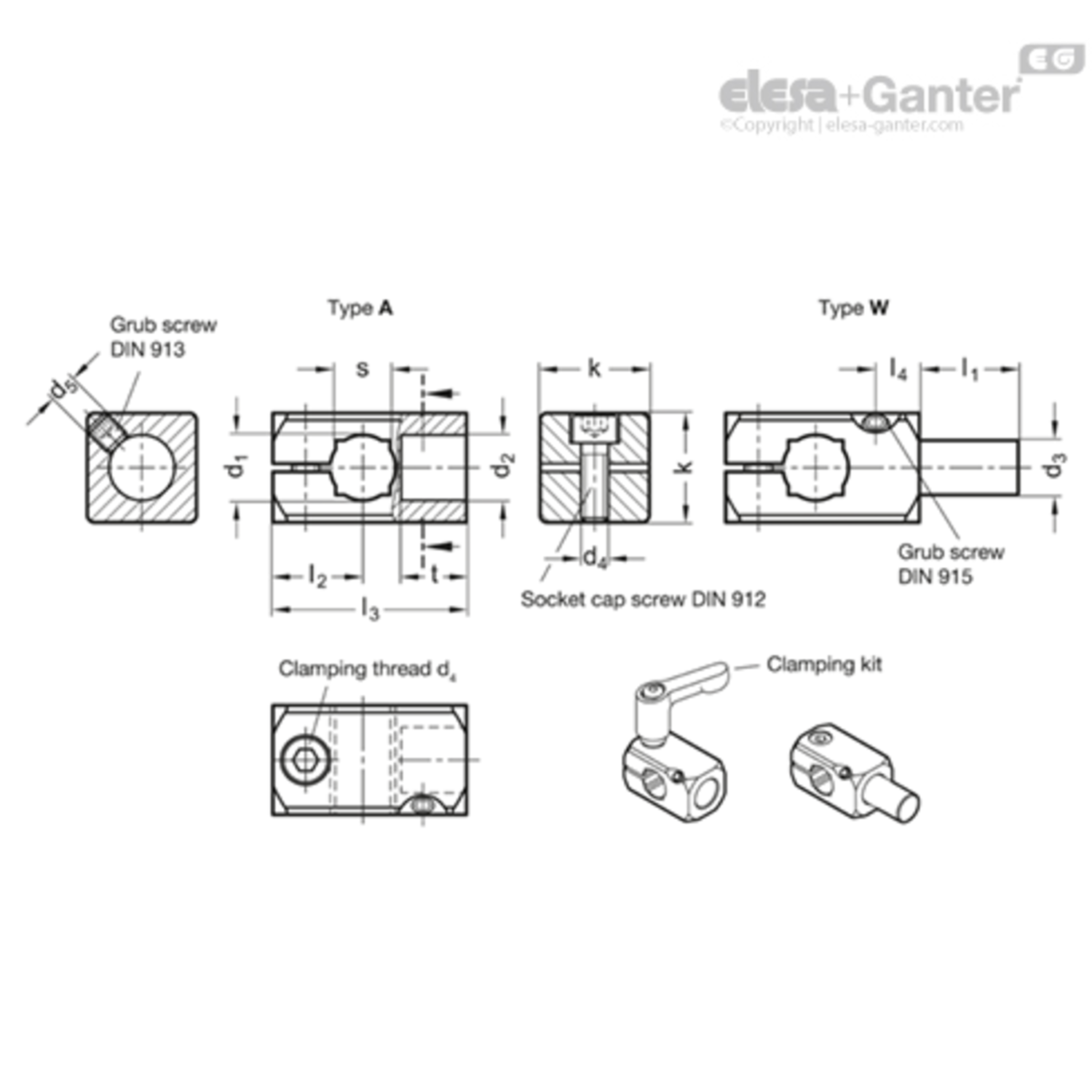

d4

d2

l1

Klemhendel voor dp4

k

l3

Gewicht (g)

s

d1 voor schacht tol. h11

t

l4

d3

d5

l2
M 5 N.v.t. 17 GN 511-M5-20 20 31.5 45 8 B 10 10 7 10 M 5 15.5
M 5 N.v.t. 17 GN 511-M5-20 20 31.5 45 8 B 10 10 7 10 M 5 15.5
M 5 B 10 17 GN 511-M5-20 20 31.5 28 8 B 10 10 7 N.v.t. M 5 15.5
M 5 B 10 17 GN 511-M5-20 20 31.5 28 8 B 10 10 7 N.v.t. M 5 15.5
M 5 N.v.t. 19 GN 511-M5-20 20 35.5 57 10 B 12 12 8 12 M 5 16.5
M 5 N.v.t. 19 GN 511-M5-20 20 35.5 57 10 B 12 12 8 12 M 5 16.5
M 5 B 12 19 GN 511-M5-20 20 35.5 28 10 B 12 12 8 N.v.t. M 5 16.5
M 5 B 12 19 GN 511-M5-20 20 35.5 28 10 B 12 12 8 N.v.t. M 5 16.5
M 6 N.v.t. 21 GN 511-M6-25 25 43.5 103 12 B 15 15 10 15 M 6 20
M 6 N.v.t. 21 GN 511-M6-25 25 43.5 103 12 B 15 15 10 15 M 6 20
M 6 B 15 21 GN 511-M6-25 25 43.5 54 12 B 15 15 10 N.v.t. M 6 20
M 6 B 15 21 GN 511-M6-25 25 43.5 54 12 B 15 15 10 N.v.t. M 6 20
M 6 N.v.t. 24 GN 511-M6-25 25 45 120 N.v.t. B 16 16 11 16 M 6 20
M 6 N.v.t. 24 GN 511-M6-25 25 45 120 N.v.t. B 16 16 11 16 M 6 20
M 6 B 16 24 GN 511-M6-25 25 45 54 N.v.t. B 16 16 11 N.v.t. M 6 20
M 6 B 16 24 GN 511-M6-25 25 45 54 N.v.t. B 16 16 11 N.v.t. M 6 20
M 6 N.v.t. 26 GN 511-M6-30 30 51 191 16 B 20 18 12 20 M 6 22
M 6 N.v.t. 26 GN 511-M6-30 30 51 191 16 B 20 18 12 20 M 6 22
M 6 B 20 26 GN 511-M6-30 30 51 80 16 B 20 18 12 N.v.t. M 6 22
M 6 B 20 26 GN 511-M6-30 30 51 80 16 B 20 18 12 N.v.t. M 6 22
M 4 N.v.t. 16 GN 511-M4-16 16 26 25 N.v.t. B 8 8 5.5 8 M 4 13
M 4 N.v.t. 16 GN 511-M4-16 16 26 25 N.v.t. B 8 8 5.5 8 M 4 13
M 4 B 8 16 GN 511-M4-16 16 26 20 N.v.t. B 8 8 5.5 N.v.t. M 4 13
M 4 B 8 16 GN 511-M4-16 16 26 20 N.v.t. B 8 8 5.5 N.v.t. M 4 13
Vorige Volgende
