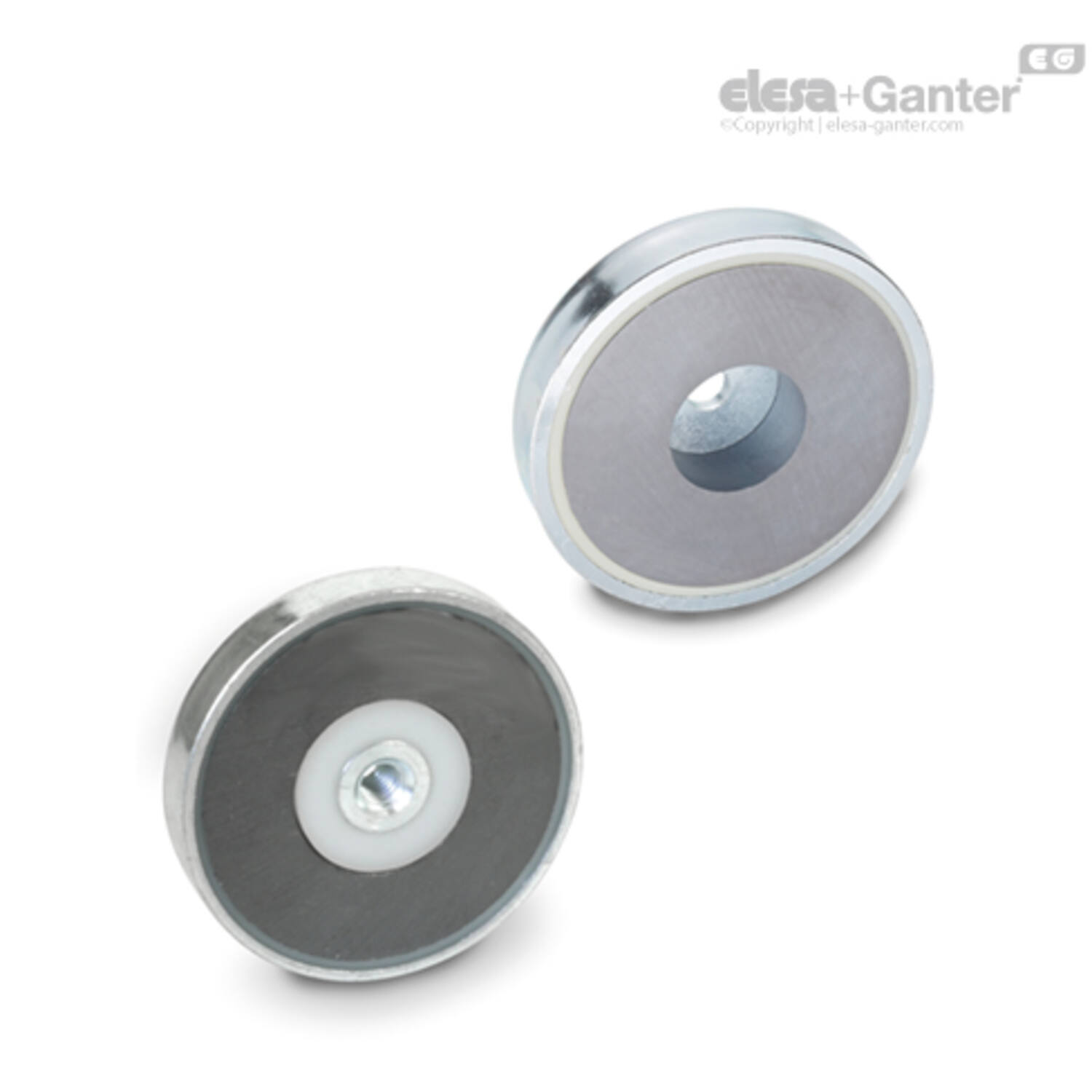

GN 50.4 Magneten schijfvormig
GN-50.4 1

GN 50.4
Magneten schijfvormig

Hardferriet / SmCo / NdFeB - verzinkt staal

Bekijk volledig

Omschrijving

1Specificatie

Behuizing

Staal, verzinkt

Materialen van de magneet:

Uitvoering met boring

Hard ferriet HF

temperatuurbestendig tot 200 °C

NdFeB ND

Neodymium, ijzer, boor

temperatuurbestendig tot 80 °C

SmCo SC

Samarium, kobalt

temperatuurbestendig tot 280 °C

Uitvoering met binnendraad

Hard ferriet HF

temperatuurbestendig tot 200 °C

2Informatie

Spanmagneten GN 50.4 zijn een afgeschermd magnetisch systeem.

Om ervoor te zorgen dat de magnetische eigenschappen (kleefkrachten) niet worden aangetast, moeten de bevestigingsschroeven zijn vervaardigd van niet-magnetisch materiaal (magnetisch niet geleidend).

3Toebehoren

Uitvoering

GN 50.4
GN 50.4 Schijfmagneet, staal verzinkt, met boring
GN-50.4
GN-50.4 Schijfmagneet, staal verzinkt met binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109556075 GN 50.4-HF-25-7-M4
€ 3,76
109556080 GN 50.4-HF-32-7-M4
€ 4,27
109556085 GN 50.4-HF-40-8-M4
€ 5,51
102100911 GN 50.4-HF-50-10-M6
€ 7,20
102100912 GN 50.4-HF-50-10-M8
€ 7,54
109556090 GN 50.4-HF-63-14-M8
€ 12,18
470041449 GN 50.4-HF-80-10-M8
€ 15,27
102100913 GN 50.4-HF-80-18-M10
€ 20,96
109556095 GN 50.4-HF-80-18-M8
€ 20,81

d4

h

d2

Nom. adhesiekracht in N

d7

Gewicht (g)

d6

d1

t

d3

d5
N.v.t. 9.2 ±0.1 M4 36 5.2 15 M 4 25 ±0.1 N.v.t. 5.2 N.v.t.
N.v.t. 7 +0.3/-0.2 M4 75 5.2 25 M 4 32 ±0.1 N.v.t. 5.2 N.v.t.
N.v.t. 8 +0.4/-0.2 M4 90 5.2 52 M 4 40 +0.2/-0.1 N.v.t. 5.2 N.v.t.
N.v.t. 10 +0.5/-0.2 M6 170 12 90 M 6 50 +0.2/-0.1 N.v.t. 12 N.v.t.
N.v.t. 10 +0.5/-0.2 M8 170 12 92 M 8 50 +0.2/-0.1 N.v.t. 12 N.v.t.
N.v.t. 14 +0.5/-0.2 M8 290 13 209 M 8 63 +0.3/-0.1 N.v.t. 13 N.v.t.
n.v.t. 10 +0.5/-0.2 M8 450 n.v.t. 239 n.v.t. 80 +0.3/-0.1 n.v.t. 12 n.v.t.
N.v.t. 18 +0.5/-0.2 M10 540 14.5 479 M 10 80 +0.3/-0.1 N.v.t. 14.5 N.v.t.
N.v.t. 18 +0.5/-0.2 M8 540 14.5 400 M 8 80 +0.3/-0.1 N.v.t. 14.5 N.v.t.
