GN 50.5 Magneten schijfvormig
GN 50.5 1
GN 50.5 2

GN 50.5
Magneten schijfvormig

NdFeB - verzinkt staal

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Behuizing

Staal, verzinkt

Materiaal van de magneet

NdFeB ND

Neodymium, ijzer, boor

Temperatuurbestendig tot 80 °C

Kunststof kap

Technopolymeer (polyamide PA)

2Informatie

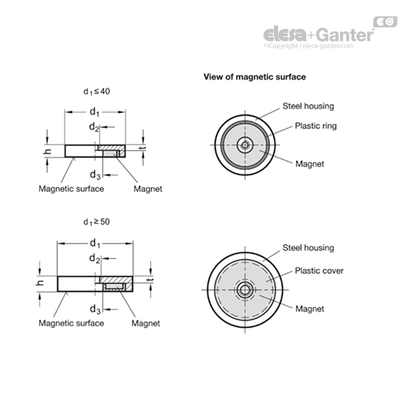

Spanmagneten GN 50.5 worden gecombineerd met een stalen behuizing en een kunststof ring en de kunststof behuizing in een systeem dat de magneet afschermt en versterkt, voor optimale overdracht van de magnetische flux op het magnetisch oppervlak.

Voor diameter d1 ≥ 50 is het kleefoppervlak bedekt met een volledige kunststof kap.

Om de magnetische eigenschappen niet negatief te beïnvloeden, moeten de bevestigingsschroeven worden gemaakt van niet-magnetisch materiaal zoals RVS, messing of kunststof.

3Technische informatie4Toebehoren

Uitvoering

GN 50.5
GN 50.5 Schijfmagneet, NdFeB, verzinkt staal, doorlopend met binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470060841 GN 50.5-ND-10
€ 3,73
470060842 GN 50.5-ND-13
€ 3,83
470060843 GN 50.5-ND-16
€ 4,68
470060844 GN 50.5-ND-20
€ 6,88
470060845 GN 50.5-ND-25
€ 9,37
102100993 GN 50.5-ND-32
€ 13,64
102100992 GN 50.5-ND-40
€ 19,23
470060846 GN 50.5-ND-47
€ 36,16
102100991 GN 50.5-ND-50
€ 46,14
102100994 GN 50.5-ND-63
€ 72,22
109556100 GN 50.5-ND-75
€ 107,04

h

d2

Nom. adhesiekracht in N

Gewicht (g)

d1 ±0.1

d1

h ±0.2

t

d3
n.v.t. M 3 19 2 n.v.t. n.v.t. n.v.t. 1.5 4.5
n.v.t. M 3 40 4 n.v.t. n.v.t. n.v.t. 1.5 4.5
n.v.t. M 3 75 6 n.v.t. n.v.t. n.v.t. 1.5 6
n.v.t. M 4 105 13 n.v.t. n.v.t. n.v.t. 2.5 6
n.v.t. M 4 160 24 n.v.t. n.v.t. n.v.t. 3 4.5
n.v.t. M 5 330 40 32 n.v.t. 7 3 5.5
n.v.t. M 5 500 74 40 n.v.t. 8 6 10.5
9.2 +0,2/-0,3 M 8 740 103 n.v.t. 47 +0.2/-0.1 n.v.t. 6 6.8
n.v.t. M 8 800 140 50 n.v.t. 10 5.5 10.5
n.v.t. M 10 1100 330 63 n.v.t. 14 8.5 11.7
n.v.t. M 10 1750 479 75 75 -0.3/-0.5 15 8.5 11.7
