Omschrijving
Typen
- Type A: cilindrisch
- Type B: met kraag
Behuizing
- Staal, gedraaid S
- Verzinkt, blauw gepassiveerd
- RVS AISI 420C, gedraaid N
Laadkogel
- Voor stalen behuizing
- Staal, gladde afwerking BL
- Roestvrij staal AISI 420C NI
- Kunststof, polyacetaal (POM) KU
- Voor RVS behuizing
- Roestvrij staal AISI 420C NI
Lagerkogels
- Staal, gladde afwerking voor laadkogel BL / KU
- RVS AISI 420C voor laadkogel NI

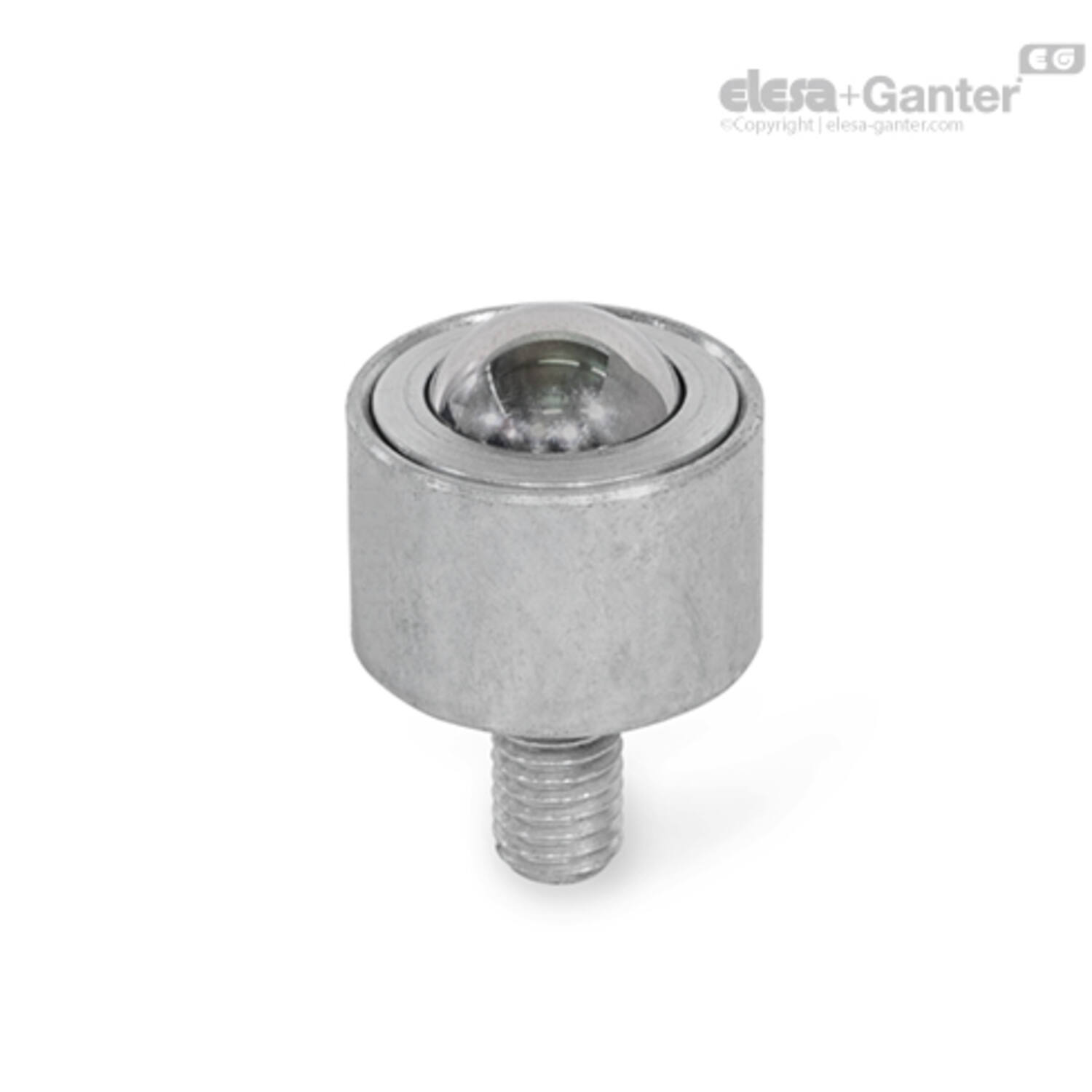

Kogelrollers GN 509.5 worden bijvoorbeeld in de machine- en installatiebouw gebruikt om zware lasten zonder veel moeite in elke gewenste richting te verplaatsen. Het rollager van de kogel zorgt voor een betrouwbare werking en een lange levensduur.
De kogelrollers zijn aan de onderkant voorzien van een draadstang voor bevestiging. De belasting wordt bij type A via de bodem van de behuizing overgedragen en bij type B via de kraag van de behuizing.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470195713 | GN 509.5-12-SBL-A-M8-15 |
|
|||
| 470195714 | GN 509.5-12-SKU-A-M8-15 |
|
|||
| 470195715 | GN 509.5-12-SNI-A-M8-15 |
|
|||
| 470195718 | GN 509.5-15-SBL-A-M8-15 |
|
|||
| 470195720 | GN 509.5-15-SKU-A-M8-15 |
|
|||
| 470195722 | GN 509.5-15-SNI-A-M8-15 |
|
|||
| 470195724 | GN 509.5-8-SBL-A-M6-15 |
|
|||
| 470195725 | GN 509.5-8-SKU-A-M6-15 |
|
|||
| 470195726 | GN 509.5-8-SNI-A-M6-15 |
|
|||
|
|
|
|
|
|
|
|
d2 |
Mt. |
Lengte |
Gewicht (g) |
d1 Kogel |
Belast. C in N |
|---|---|---|---|---|---|
| M 8 | 12 | 15 | 45 | 12.7 | 250 |
| M 8 | 12 | 15 | 20 | 12.7 | 50 |
| M 8 | 12 | 15 | 45 | 12.7 | 250 |
| M 8 | 15 | 15 | 60 | 15.8 | 600 |
| M 8 | 15 | 15 | 35 | 15.8 | 130 |
| M 8 | 15 | 15 | 60 | 15.8 | 600 |
| M 6 | 8 | 15 | 25 | 7.9 | 120 |
| M 6 | 8 | 15 | 15 | 7.9 | 30 |
| M 6 | 8 | 15 | 25 | 7.9 | 100 |
