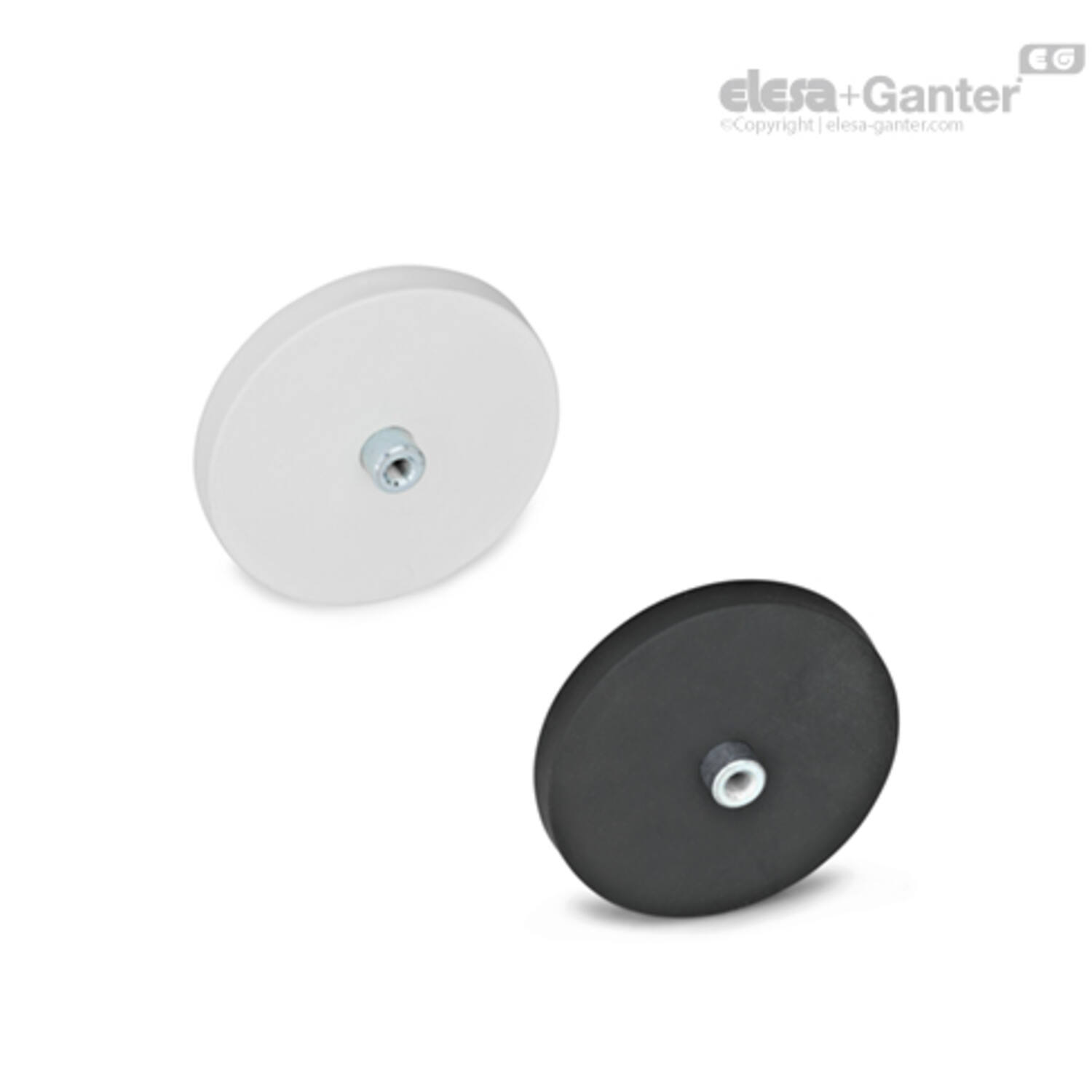

GN 51.2 Magneten schijfvormig
GN 51.2 1
GN 51.2 2

GN 51.2
Magneten schijfvormig

NdFeB met rubber ommanteling - verzinkt staal

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Stalen deel

verzinkt

Materiaal van de magneet

NdFeB ND

Neodymium, ijzer, boor

temperatuurbestendig tot 80 °C

Rubberen omhulsel

Elastomeer (TPE)

80 shore A ≈

zwart SW

wit WS

2Informatie

De spanmagneten met rubberen omhulsel GN 51.2 vormen een systeem samen met het stalen deel, dat de magneet afschermt en versterkt en zo de magnetische flux op het magnetische oppervlak met rubber optimaal concentreert.

Het rubberen beschermt gevoelige oppervlakken tegen beschadiging door de magneet en levert ook een hoge wrijvingscoëfficiënt, wat resulteert in hoge laterale verplaatsingskrachten.

3Technische informatie4Toebehoren5Op aanvraag
  • andere kleuren
  • andere Shore-hardheid

Uitvoering

GN 51.2
GN 51.2 Schijfmagneet, NdFeB met rubber ommanteling, verzinkt staal, blind gat met binnendraad
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
102101000 GN 51.2-ND-12-M4-SW
€ 5,64
109556295 GN 51.2-ND-12-M4-WS
€ 5,64
470045877 GN 51.2-ND-18-M4-SW
€ 7,64
470045878 GN 51.2-ND-18-M4-WS
€ 7,64
102101010 GN 51.2-ND-22-M4-SW
€ 8,86
102101011 GN 51.2-ND-22-M4-WS
€ 8,86
102101020 GN 51.2-ND-31-M4-SW
€ 10,71
102101021 GN 51.2-ND-31-M4-WS
€ 10,71
102101030 GN 51.2-ND-43-M4-SW
€ 11,05
109556310 GN 51.2-ND-43-M4-WS
€ 11,05
470045879 GN 51.2-ND-43-M5-SW
€ 11,32
470045880 GN 51.2-ND-43-M5-WS
€ 11,32
470045881 GN 51.2-ND-57-M5-SW
€ 19,59
470045882 GN 51.2-ND-57-M5-WS
€ 19,59
102101040 GN 51.2-ND-66-M5-SW
€ 20,89
109556315 GN 51.2-ND-66-M5-WS
€ 20,89
102101050 GN 51.2-ND-88-M8-SW
€ 40,87
109556320 GN 51.2-ND-88-M8-WS
€ 40,87

h

d2

Nom. adhesiekracht in N

Gewicht (g)

Nominale magneetkracht in N

d1

t min

l

d3
7 M 4 10 6 13 12 6 7.5 8
7 M 4 10 6 13 12 6 7.5 8
6 M 4 n.v.t. 9 37 18 5 5.5 8
6 M 4 n.v.t. 9 37 18 5 5.5 8
6 M 4 50 13 58 22 5 5.5 8
6 M 4 50 13 58 22 5 5.5 8
6 M 4 75 22 89 31 5 5.5 8
6 M 4 75 22 89 31 5 5.5 8
6 M 4 85 33 100 43 5 4.5 8
6 M 4 85 33 100 43 5 4.5 8
6 M 5 n.v.t. 37 100 43 7 4.5 8
6 M 5 n.v.t. 37 100 43 7 4.5 8
7.5 M 5 n.v.t. 83 200 57 8 7 10
7.5 M 5 n.v.t. 83 200 57 8 7 10
8.5 M 5 180 105 250 66 8 6.5 10
8.5 M 5 180 105 250 66 8 6.5 10
8.5 M 8 420 192 550 88 11 8.5 12
8.5 M 8 420 192 550 88 11 8.5 12
