GN 51.3
Magneten schijfvormig

NdFeB met rubber ommanteling - verzinkt staal

Bekijk volledig

Datasheet

Omschrijving

1Specificatie

Stalen deel

verzinkt

Materiaal van de magneet

NdFeB ND

Neodymium, ijzer, boor

temperatuurbestendig tot 80 °C

Rubberen omhulsel

Elastomeer (TPE)

80 shore A ≈

zwart SW

wit WS

2Informatie

De spanmagneten met rubberen omhulsel GN 51.3 vormen een systeem samen met het stalen deel, dat de magneet afschermt en versterkt en zo de magnetische flux op het magnetische oppervlak met rubber optimaal concentreert.

Het rubberen beschermt gevoelige oppervlakken tegen beschadiging door de magneet en levert ook een hoge wrijvingscoëfficiënt, wat resulteert in hoge laterale verplaatsingskrachten.

Meer informatie over spanmagneten

3Technische informatie

Elastomeerkenmerken

4Toebehoren

Montageschijven GN 70

Zelfklevende schijven GN 70.1

5Op aanvraag

andere kleuren

andere Shore-hardheid

Sleep voor meer info

Code	Product omschrijving	Aantal	CAD
Toon alleen voorraad Filters resetten			Filter:
470042172	GN 51.3-ND-12-M4-SW	€ 5,86
470042173	GN 51.3-ND-12-M4-WS	€ 5,86
470042174	GN 51.3-ND-18-M4-SW	€ 7,69
470042175	GN 51.3-ND-18-M4-WS	€ 7,69
102101060	GN 51.3-ND-22-M4-SW	€ 9,08
109556325	GN 51.3-ND-22-M4-WS	€ 9,08
470042176	GN 51.3-ND-31-M6-SW	€ 10,83
470042177	GN 51.3-ND-31-M6-WS	€ 10,83
470042178	GN 51.3-ND-43-M4-SW	€ 11,25
470042179	GN 51.3-ND-43-M4-WS	€ 11,25
102101070	GN 51.3-ND-43-M6-SW	€ 12,27
109556330	GN 51.3-ND-43-M6-WS	€ 12,27
470042180	GN 51.3-ND-57-M6-SW	€ 19,96
470042181	GN 51.3-ND-57-M6-WS	€ 19,96
102101080	GN 51.3-ND-66-M8-SW	€ 21,30
109556335	GN 51.3-ND-66-M8-WS	€ 21,30
102101090	GN 51.3-ND-88-M8-SW	€ 41,43
109556340	GN 51.3-ND-88-M8-WS	€ 41,43

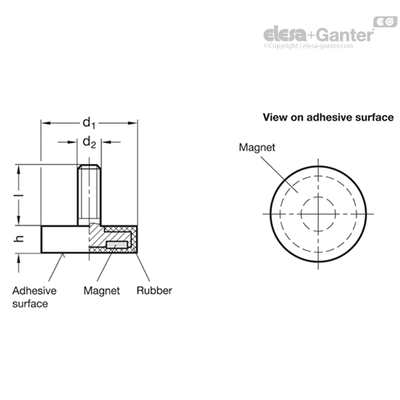

h	d2	Nom. adhesiekracht in N	Gewicht (g)	d1	l

7	M 4	13	5	12	8.5
7	M 4	13	5	12	8.5
6	M 4	37	8	18	6
6	M 4	37	8	18	6
6	M 4	58	13	22	6.5
6	M 4	58	13	22	6.5
6	M 6	89	24	31	11
6	M 6	89	24	31	11
6	M 4	100	30	43	6
6	M 4	100	30	43	6
6	M 6	100	32	43	15
6	M 6	100	32	43	15
7.5	M 6	200	83	57	15
7.5	M 6	200	83	57	15
8.5	M 8	250	120	66	15
8.5	M 8	250	120	66	15
8.5	M 8	550	193	88	15
8.5	M 8	550	193	88	15
