Omschrijving
Stalen deel
Verzinkt
Materiaal van de magneet
NdFeB ND
Neodymium, ijzer, boor
Temperatuurbestendig tot 80 °C
Rubberen omhulsel
Elastomeer (TPE)
80 shore A ≈
zwart SW
wit WS

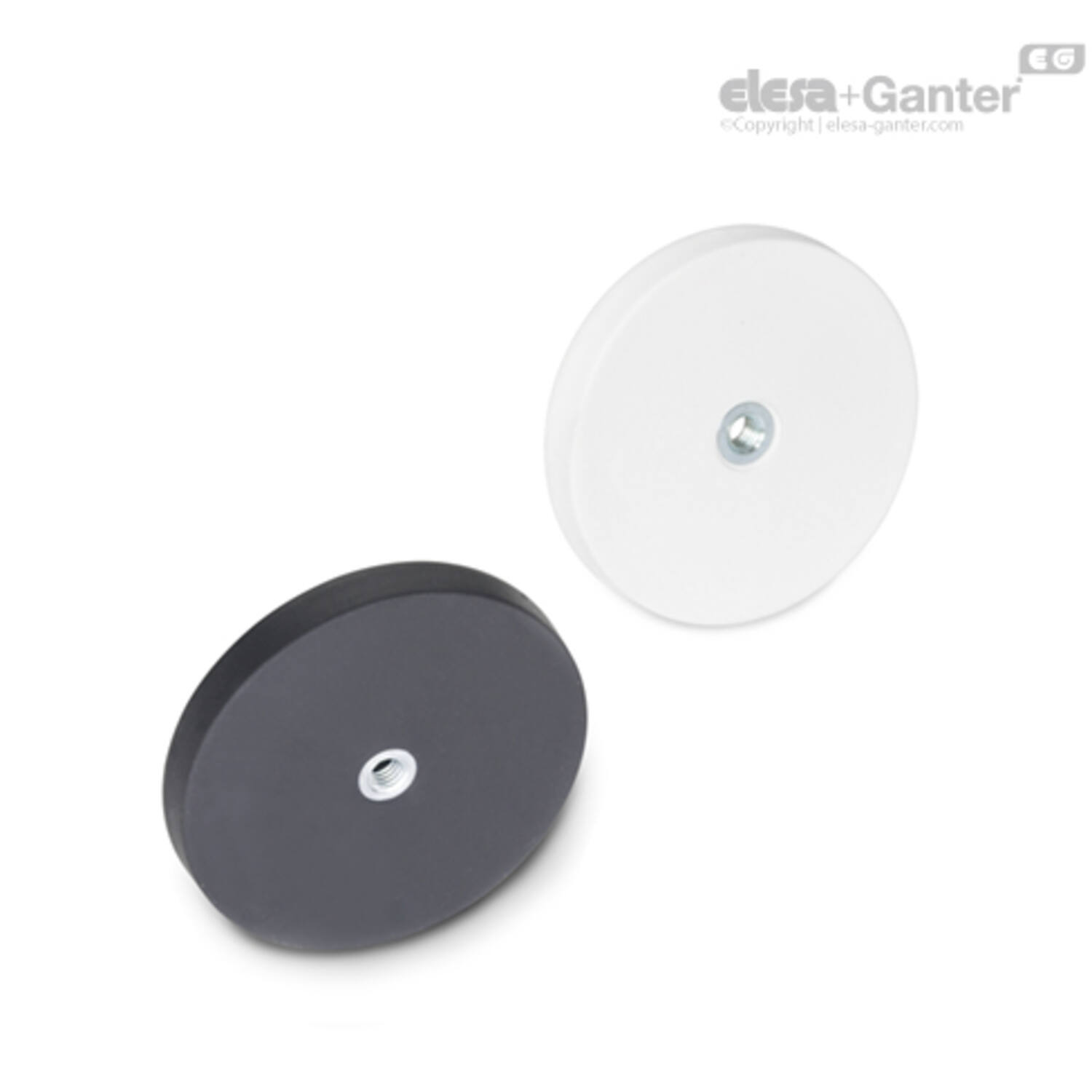

De spanmagneten GN 51.5 met rubberen omhulsel vormen een systeem samen met het stalen deel, dat de magneet afschermt en versterkt en zo de magnetische flux op het magnetische oppervlak met rubber optimaal concentreert.
Het rubberen beschermt gevoelige oppervlakken tegen beschadiging door de magneet en levert ook een hoge wrijvingscoëfficiënt, wat resulteert in hoge laterale verplaatsingskrachten.
- Montageschijven GN 70
- Zelfklevende schijven GN 70.1
- andere kleuren
- andere Shore-hardheid
|
|
|
|
|
|
|
|
|
t2 |
h |
d2 |
Nom. adhesiekracht in N |
Gewicht (g) |
d1 |
t1 |
|---|---|---|---|---|---|---|
| 0.8 | 6 | M 4 | 25 | 6 | 18 | 3.5 |
| 0.8 | 6 | M 4 | 25 | 6 | 18 | 3.5 |
| 0.8 | 6 | M 4 | 38 | 11 | 22 | 4.5 |
| 0.8 | 6 | M 4 | 38 | 11 | 22 | 4.5 |
| 0.8 | 6 | M 5 | 89 | 21 | 31 | 4.5 |
| 0.8 | 6 | M 5 | 89 | 21 | 31 | 4.5 |
| 0.8 | 6 | M 4 | 100 | 32 | 43 | 4 |
| 0.8 | 6 | M 4 | 100 | 32 | 43 | 4 |
| 1.2 | 7.5 | M 5 | 200 | 79 | 57 | 4.5 |
| 1.2 | 7.5 | M 5 | 200 | 79 | 57 | 4.5 |
| 1.8 | 8.5 | M 6 | 250 | 112 | 66 | 6 |
| 1.8 | 8.5 | M 6 | 250 | 112 | 66 | 6 |
| 1.8 | 8.5 | M 6 | 550 | 186 | 88 | 6 |
| 1.8 | 8.5 | M 6 | 550 | 186 | 88 | 6 |
