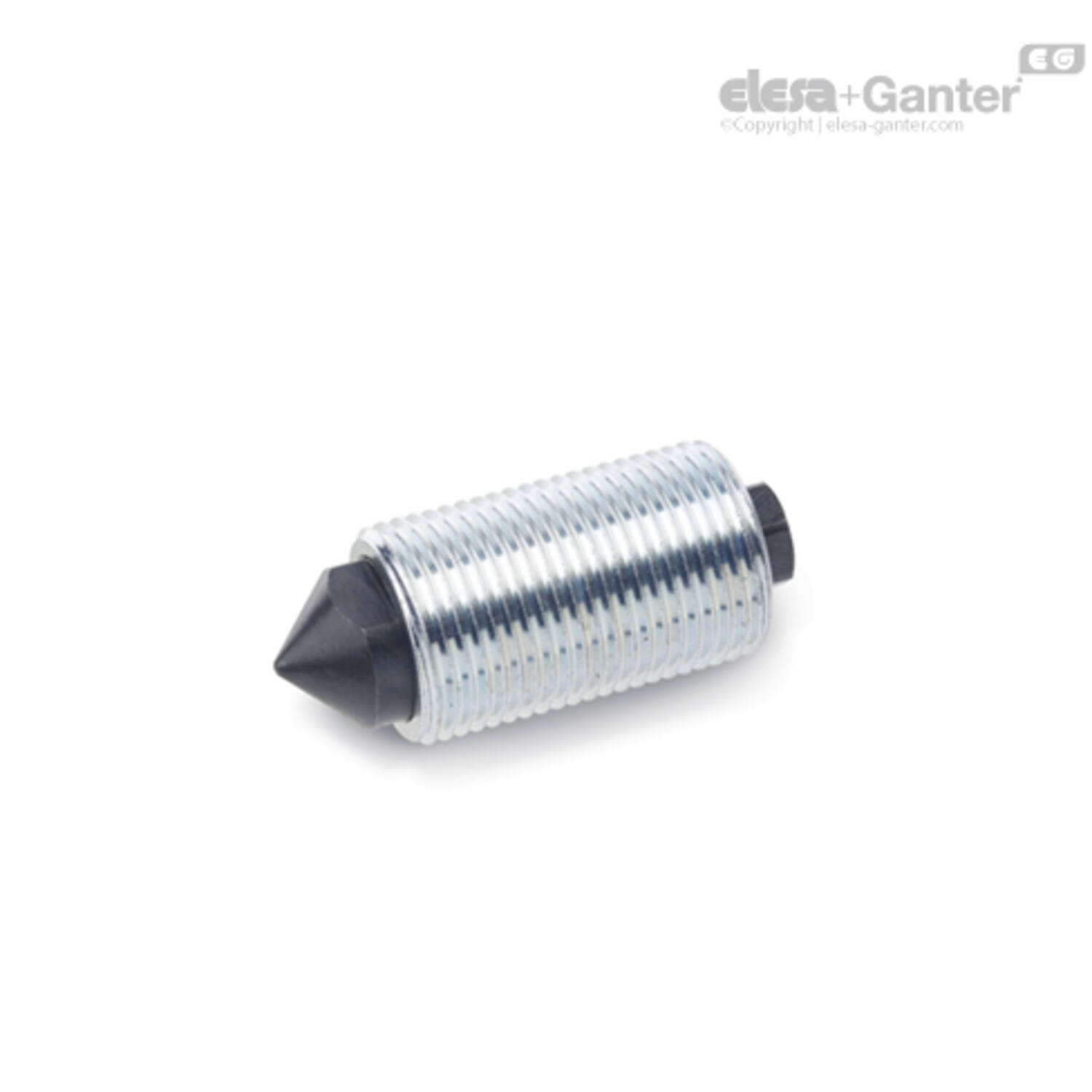

GN 513 Veerelement
GN 513 1

GN 513
Veerelement

Verzinkt staal. Leverbaar met versterkte veerdruk:

(1) Halve maanring gefosfateerd (antraciet)
(2) Halve maanring verzinkt en blauw gepassiveerd

Bekijk volledig
__logo__RoHS__

Omschrijving

1 Specificatie
Typen
  • Type I: binnendraad
  • Type K: puntige neus
  • Type H: halfbolvormig, staal
  • Type P: prisma (120°)
Identificatienr.
  • Versie 1: standaard veerbelasting
  • Versie 2: hoge veerbelasting
Materiaal

Staal

Schroefhuls

Verzinkt, blauw gepassiveerd

Vergrendelpen

Oppervlakte gehard, gezwart

Identificatie

Standaard veerbelasting:

Halvemaanvormige ring, gefosfateerd (antraciet)

Hoge veerbelasting:

Halvemaanvormige ring, verzinkt, blauw gepassiveerd


 2 Informatie


Veerelementen GN 513 zijn universele drukelementen die worden gebruikt als aanslagen, positioneerders of voor het klemmen met veerdruk. De veerbelaste neus kan worden gebruikt voor een aandruk- of afduwfunctie. Daarnaast kan de veerbelaste neus niet roteren.

Aan het trekuiteinde kan de binnendraad worden voorzien van een trekstang of een bedieningsknop.

Type I met een binnendraad aan het aandrukuiteinde kan worden uitgerust met een speciale penneus.

Het veerelement kan in een schroefdraad worden gedraaid via de zeskant aan het trekuiteinde of de sleutelvlakken aan het aandrukuiteinde van de pen.


Uitvoering

GN 513
GN 513 Verend trek- en drukstuk, verzinkt staal, kogel gezwart staal, normale (1) / versterkte (2)veerdruk
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100920010 GN 513-M12x1,5-H-1
€ 7,69
100920020 GN 513-M12x1,5-H-2
€ 7,69
100920015 GN 513-M12x1,5-I-1
€ 7,93
100920014 GN 513-M12x1,5-I-2
€ 7,93
100920025 GN 513-M12x1,5-K-1
€ 7,66
100920026 GN 513-M12x1,5-K-2
€ 7,66
100920045 GN 513-M12x1,5-P-1
€ 10,00
100920046 GN 513-M12x1,5-P-2
€ 10,00
100920011 GN 513-M16x1,5-H-1
€ 10,44
100920021 GN 513-M16x1,5-H-2
€ 10,44
100920012 GN 513-M16x1,5-I-1
€ 10,44
100920013 GN 513-M16x1,5-I-2
€ 10,44
100920023 GN 513-M16x1,5-K-1
€ 10,03
100920100 GN 513-M16x1,5-K-2
€ 10,03
100920055 GN 513-M16x1,5-P-1
€ 14,93
100920056 GN 513-M16x1,5-P-2
€ 14,93
100920018 GN 513-M20x1,5-H-1
€ 11,52
100920009 GN 513-M20x1,5-H-2
€ 11,52
100920019 GN 513-M20x1,5-I-1
€ 12,00
100920016 GN 513-M20x1,5-I-2
€ 12,00
100920057 GN 513-M20x1,5-K-1
€ 12,27
100920058 GN 513-M20x1,5-K-2
€ 12,27
100920065 GN 513-M20x1,5-P-1
€ 13,57
100920017 GN 513-M20x1,5-P-2
€ 13,57

d4

e

d2

l1

s1

D1

l3

Gewicht (g)

Veerdruk in N4

d1

t min

l4

d3

Veerdruk in N5

s2

r

l2

s3
7.6 6.5 9 28 6 M 12 x 1.5 3 14 35 M 12 x 1.5 N.v.t. 6 M 4 16 8 4.5 19 N.v.t.
7.6 6.5 9 28 6 M 12 x 1.5 3 14 56 M 12 x 1.5 N.v.t. 6 M 4 18 8 4.5 19 N.v.t.
7.6 6.5 9 28 6 M 12 x 1.5 3 10 35 M 12 x 1.5 8 6 M 4 16 8 N.v.t. 19 N.v.t.
7.6 6.5 9 28 6 M 12 x 1.5 3 10 56 M 12 x 1.5 8 6 M 4 18 8 N.v.t. 19 N.v.t.
7.6 6.5 9 28 6 M 12 x 1.5 3 13 35 M 12 x 1.5 8 6 M 4 16 8 N.v.t. 19 N.v.t.
7.6 6.5 9 28 6 M 12 x 1.5 3 13 56 M 12 x 1.5 8 6 M 4 18 8 N.v.t. 19 N.v.t.
7.6 6.5 9 28 6 M 12 x 1.5 3 12 35 M 12 x 1.5 8 6 M 4 16 N.v.t. N.v.t. 19 4
7.6 6.5 9 28 6 M 12 x 1.5 3 12 56 M 12 x 1.5 8 6 M 4 18 N.v.t. N.v.t. 19 4
8.8 7.8 12 38 7 M 16 x 1.5 3 30 71 M 16 x 1.5 N.v.t. 8 M 5 25 10 6 27 N.v.t.
8.8 7.8 12 38 7 M 16 x 1.5 3 30 125 M 16 x 1.5 N.v.t. 8 M 5 45 10 6 27 N.v.t.
8.8 7.8 12 38 7 M 16 x 1.5 3 31 71 M 16 x 1.5 10 8 M 5 25 10 N.v.t. 27 N.v.t.
8.8 7.8 12 38 7 M 16 x 1.5 3 31 125 M 16 x 1.5 10 8 M 5 45 10 N.v.t. 27 N.v.t.
8.8 7.8 12 38 7 M 16 x 1.5 3 30 71 M 16 x 1.5 10 8 M 5 25 10 N.v.t. 27 N.v.t.
8.8 7.8 12 38 7 M 16 x 1.5 3 30 125 M 16 x 1.5 10 8 M 5 45 10 N.v.t. 27 N.v.t.
8.8 7.8 12 38 7 M 16 x 1.5 3 30 71 M 16 x 1.5 10 8 M 5 25 N.v.t. N.v.t. 27 6
8.8 7.8 12 38 7 M 16 x 1.5 3 30 125 M 16 x 1.5 10 8 M 5 45 N.v.t. N.v.t. 27 6
11.4 10 14.5 47 9 M 20 x 1.5 4 66 130 M 20 x 1.5 N.v.t. 10 M 6 40 12 7.2 33 N.v.t.
11.4 10 14.5 47 9 M 20 x 1.5 4 66 200 M 20 x 1.5 N.v.t. 10 M 6 65 12 7.2 33 N.v.t.
11.4 10 14.5 47 9 M 20 x 1.5 4 65 130 M 20 x 1.5 12 10 M 6 40 12 N.v.t. 33 N.v.t.
11.4 10 14.5 47 9 M 20 x 1.5 4 65 200 M 20 x 1.5 12 10 M 6 65 12 N.v.t. 33 N.v.t.
11.4 10 14.5 47 9 M 20 x 1,5 4 65 130 M 20 x 1,5 12 10 M 6 40 12 N.v.t. 33 N.v.t.
11.4 10 14.5 47 9 M 20 x 1,5 4 65 200 M 20 x 1,5 12 10 M 6 65 12 N.v.t. 33 N.v.t.
11.4 10 14.5 47 9 M 20 x 1.5 4 64 130 M 20 x 1.5 12 10 M 6 40 N.v.t. N.v.t. 33 8
11.4 10 14.5 47 9 M 20 x 1.5 4 64 200 M 20 x 1.5 12 10 M 6 65 N.v.t. N.v.t. 33 8
