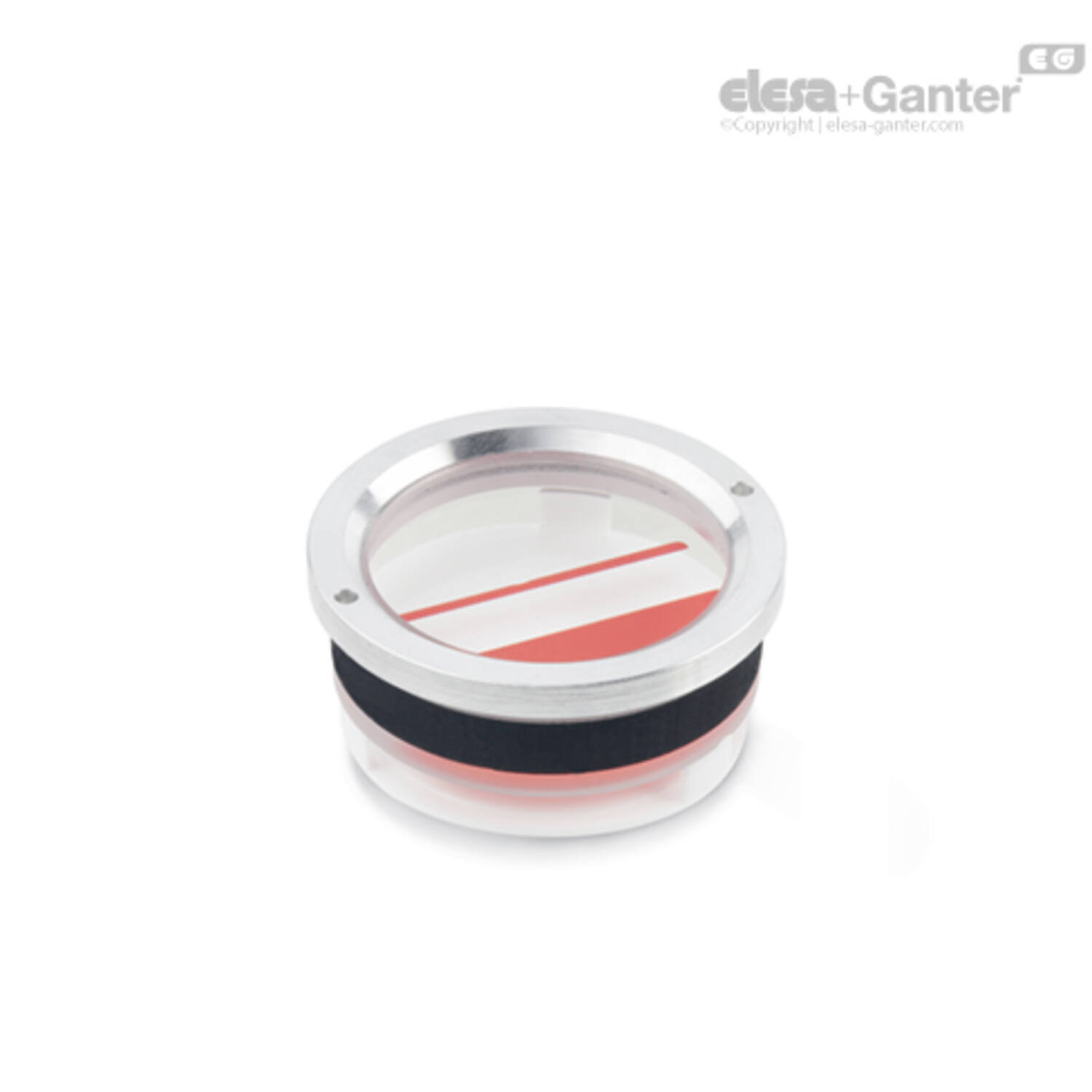

GN 537
Oliepeilglazen
Omschrijving
Typen
- Type A: zonder oliepeilmarkering
- Type B: met oliepeilmarkering
Ringmoer
Aluminium
Kijkglas
Perspex (PMMA)
temperatuurbestendig tot 80 °C
Afdichtring
Rubber NBR (Perbunan)
Contrastvenster
Kunststof
wit, met rode oliepeilmarkeringen
Dit oliepeilglas GN 537 heeft geen schroefdraad nodig.

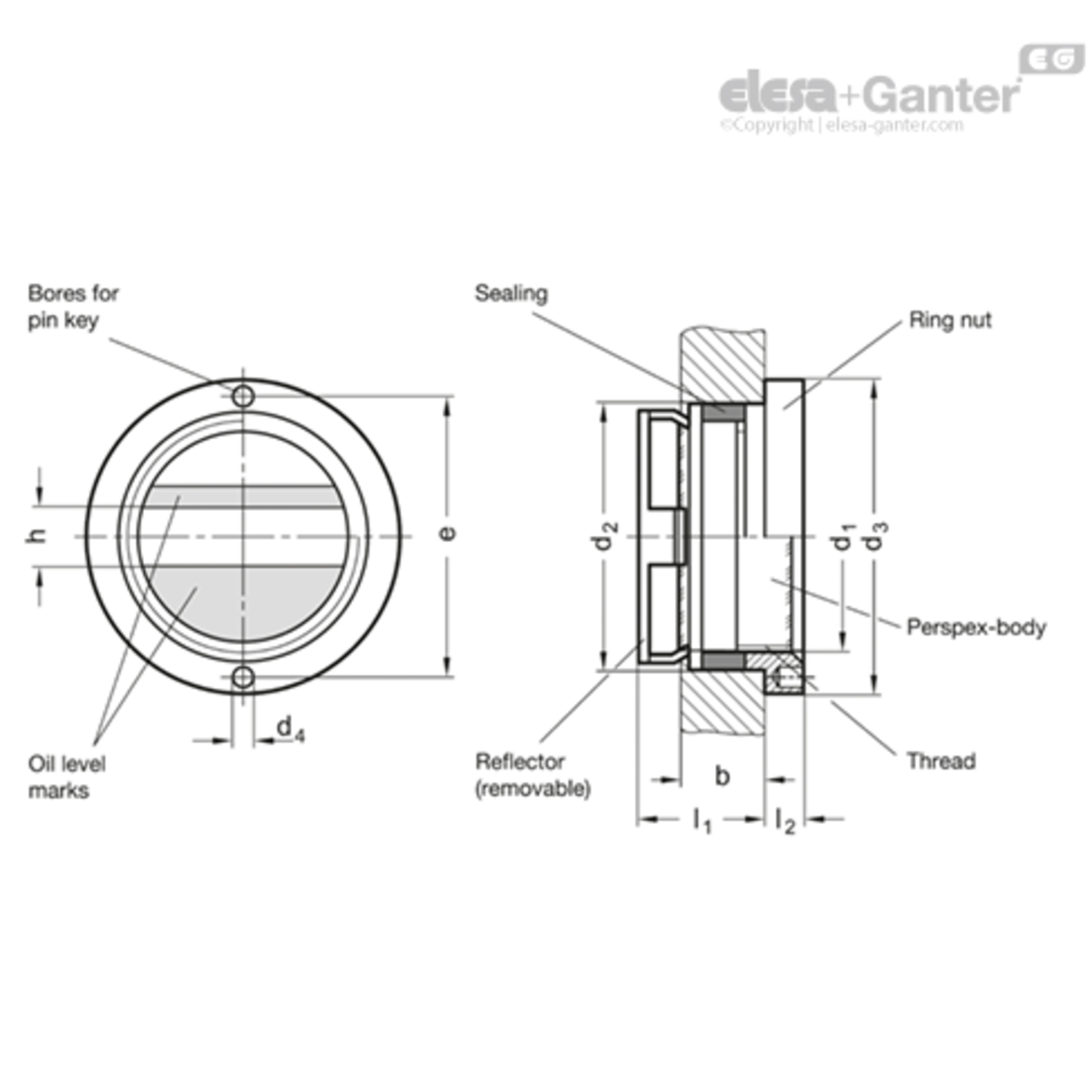

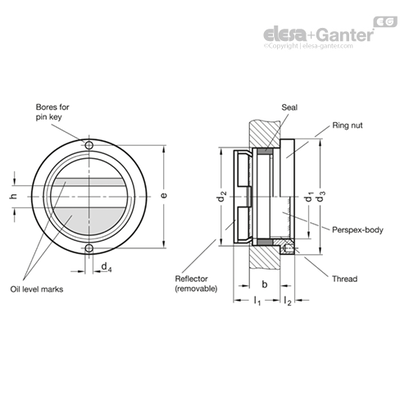

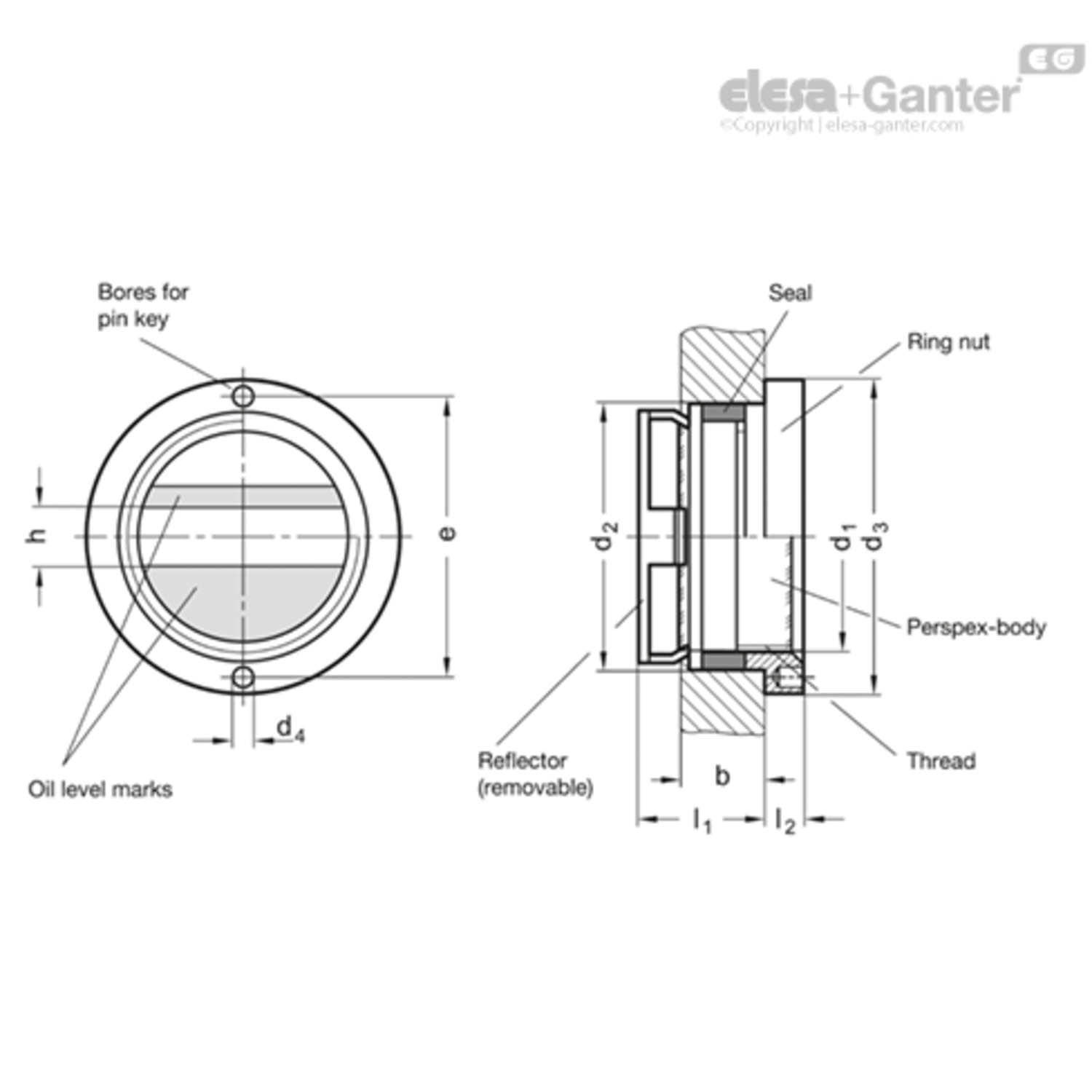

Het oliepeilkijkglas wordt in de boring d2 tot en met H11 gestoken. Door eenvoudigweg de ringmoer met de stiftsleutel aan te draaien, wordt de afdichting tegen het contactoppervlak gedrukt, dat tegelijkertijd het kijkglas op zijn plaats houdt. Voor verwijdering de procedure omgekeerd uitvoeren.
De toepassing ervan is beperkt tot drukloze of slechts licht onder druk staande tanks.
- Stiftsleutel voor installatie GN 537.1 (Codenummer, zie tabel)
Uitvoering
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
d4 |
h |
l1 |
Code Nr in sleutel voor installatie |
Gewicht (g) |
b min |
d2 borings Ø |
d3 |
e ±0.1 |
d1 kijkglas |
l2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Filter |
|
|
|
|
|
|
|
|
|
|
|
|||||
101000700 | GN 537-16-20-A |
|
2.2 | 5 | 15 | GN 537.1-21 | 8 | 9 | 20 | 25 | 21 | 16 | 3.5 | |||
101000701 | GN 537-16-20-B |
|
2.2 | 5 | 15 | GN 537.1-21 | 8 | 9 | 20 | 25 | 21 | 16 | 3.5 | |||
101000710 | GN 537-22-28-A |
|
3 | 6 | 15 | GN 537.1-30 | 17 | 10 | 28 | 35 | 30 | 22 | 4.5 | |||
101000715 | GN 537-22-28-B |
|
3 | 6 | 15 | GN 537.1-30 | 17 | 10 | 28 | 35 | 30 | 22 | 4.5 | |||
101000720 | GN 537-32-38-A |
|
3 | 8 | 18 | GN 537.1-40 | 34 | 12 | 38 | 45 | 40 | 32 | 5.5 | |||
101000721 | GN 537-32-38-B |
|
3 | 8 | 18 | GN 537.1-40 | 30 | 12 | 38 | 45 | 40 | 32 | 5.5 | |||
101000730 | GN 537-50-58-A |
|
3 | 10 | 22 | GN 537.1-58.5 | 80 | 14 | 58 | 64 | 58.5 | 50 | 5.5 | |||
101000731 | GN 537-50-58-B |
|
3 | 10 | 22 | GN 537.1-58.5 | 80 | 14 | 58 | 64 | 58.5 | 50 | 5.5 |
