GN 54.1

Magneten schijfvormig

Behuizing

Messing

SmCo SC

Samarium, kobalt

Temperatuurbestendig tot 200 °C

NdFeB ND

Neodymium, ijzer, boor

Temperatuurbestendig tot 80 °C

Identificatie van ND:

Magneetvlak met blauwe kleur

Spanmagneten GN 54.1 worden gecombineerd met een messing behuizing, de ijzeren polen en kunststof isolatie in een systeem dat de magneet afschermt en aanzienlijk versterkt, voor optimale overdracht van de magnetische flux op het magnetisch oppervlak.

Dit speciale ontwerp staat ook bekend als ‘sandwichmagneet’ of ‘poolschoenmagneet’.

De spanmagneten kunnen eenvoudig vastgezet worden door indrukken, inkrimpen of vastlijmen.

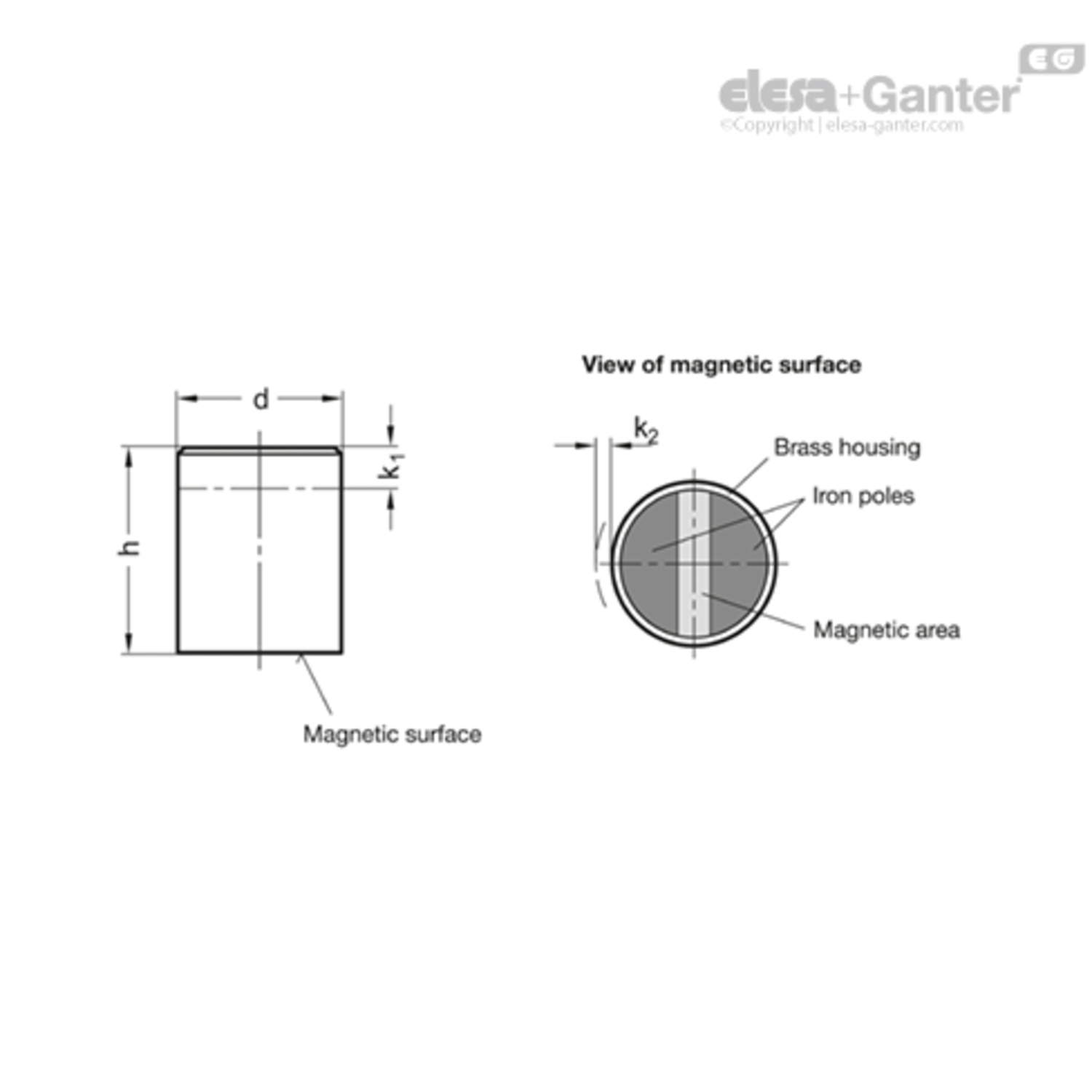

* k₁ is de maximale afmeting waarmee de spanmagneet kan worden ingekort zonder zijn eigenschappen te verliezen.

** Door deze spanmagneten direct in stalen onderdelen te monteren, ontstaat een magnetische kortsluiting die het bevestigingsvermogen met wel 15% vermindert. Om dit te vermijden, moet de afstand k₂ tussen de messing behuizing en het stalen deel of inbouwgat aangehouden worden.
