GN 55.2

Magneten onbewerkt

GN 55.2
GN 55.2-ND 1
GN 55.2-ND 2

GN 55.2

Magneten onbewerkt

SC = SmCo - temperatuur max 200°C ND = NdFeB vernikkelt - temperatuur max 80°C HF = Hardferriet - temperatuur max 250°C

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Materialen van de magneet:

SmCo SC

Samarium, kobalt

Glad

temperatuurbestendig tot 350 °C

NdFeB ND

Neodymium, ijzer, boor

vernikkeld

Temperatuurbestendig tot 80 °C

Hard ferriet HF

Glad

temperatuurbestendig tot 250 °C

2Informatie

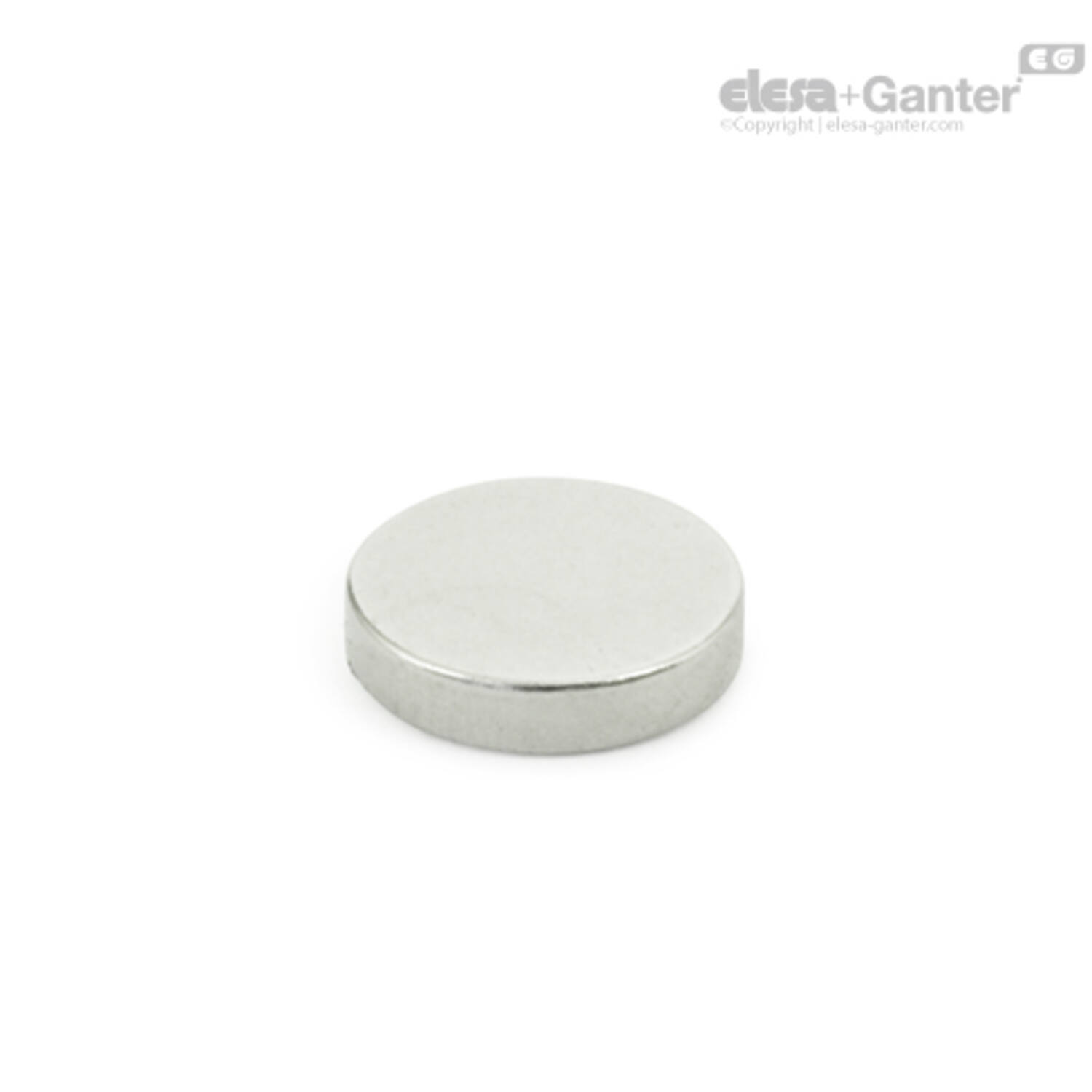

Onbewerkte magneten GN 55.2 zijn onafgeschermde schijfmagneten.

Het kan worden bevestigd met lijmen, overcoats of door mechanisch klemmen. Indien er geen geschikte spanmagneten/magneetsystemen beschikbaar zijn, kunnen onbewerkte magneten worden gebruikt in combinatie met geschikte vasthoudconstructies om zeer specifieke magneetsystemen op te bouwen.

Bij gebruik zonder luchtspleet hebben individuele onbewerkte magneten altijd lagere kleefkrachten dan een magneetsysteem waarbij afscherming en magnetische terugkeer de kracht op het kleefoppervlak enorm intensiveren. Afhankelijk van de luchtspleet tussen de magneet en het bijpassende onderdeel, kunnen afzonderlijke onbewerkte magneten, in tegenstelling tot magneetsystemen, aanzienlijk hogere kleefkrachten hebben.

3Op aanvraag
  • andere afmetingen SC, HF
  • Zink of vernikkelde afwerking SC
  • Andere afmetingen en vormen ND
  • temperatuurbestendig tot 220 °C ND
  • Met zelfklevende pad ND
  • Zink of vergulde afwerking ND

Uitvoering

GN 55.2-ND
GN 55.2-ND Schijfmagneet, ruwe magneet, NdFeB vernikkelt
GN 55.2-HF
GN 55.2-HF Schijfmagneet, ruwe magneet, Hard Ferriet
GN 55.2-SC
GN 55.2-SC Schijfmagneet, ruwe, magneet, SmCo

Scroll onderstaande tabel om meer te zien

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD

h ±0.1

Nom. adhesiekracht in N

Gewicht (g)

Nominale magneetkracht in N

d

d ±0.1
Filter
470073842 GN 55.2-ND-10-1
€ 0,93
n.v.t. n.v.t. 1 5 n.v.t. n.v.t.
470073843 GN 55.2-ND-10-2
€ 1,29
n.v.t. n.v.t. 1 10 n.v.t. n.v.t.
109520530 GN 55.2-ND-10-3
€ 1,63
3 15 2 15 n.v.t. 10
470073844 GN 55.2-ND-10-5
€ 1,83
n.v.t. n.v.t. 3 21 n.v.t. n.v.t.
470073845 GN 55.2-ND-10-6
€ 1,51
n.v.t. n.v.t. 3 25 n.v.t. n.v.t.
470073846 GN 55.2-ND-12-10
€ 3,39
n.v.t. n.v.t. 9 49 n.v.t. n.v.t.
470073847 GN 55.2-ND-12-2
€ 1,17
n.v.t. n.v.t. 2 13 n.v.t. n.v.t.
109520535 GN 55.2-ND-12-3
€ 1,83
3 20 3 20 n.v.t. 12
470073848 GN 55.2-ND-12-6
€ 1,88
n.v.t. n.v.t. 5 33 n.v.t. n.v.t.
470073849 GN 55.2-ND-13,3-12
€ 5,10
n.v.t. n.v.t. 13 73 n.v.t. n.v.t.
470055651 GN 55.2-ND-14-3
€ 1,85
n.v.t. n.v.t. 2 24 n.v.t. n.v.t.
470073850 GN 55.2-ND-14-4
€ 1,78
n.v.t. n.v.t. 4 30 n.v.t. n.v.t.
470073851 GN 55.2-ND-15-2
€ 1,78
n.v.t. n.v.t. 3 16 n.v.t. n.v.t.
109520540 GN 55.2-ND-15-3
€ 2,10
3 28 4 25 n.v.t. 15
470073852 GN 55.2-ND-15-5
€ 2,24
n.v.t. n.v.t. 6 37 n.v.t. n.v.t.
470073853 GN 55.2-ND-16-8
€ 3,64
n.v.t. n.v.t. 12 54 n.v.t. n.v.t.
470073854 GN 55.2-ND-18-1,5
€ 1,39
n.v.t. n.v.t. 3 10 n.v.t. n.v.t.
109520545 GN 55.2-ND-18-3
€ 2,71
3 35 7 32 n.v.t. 18
470073855 GN 55.2-ND-18-4
€ 3,59
n.v.t. n.v.t. 8 36 n.v.t. n.v.t.
470073856 GN 55.2-ND-2,5-1
€ 0,39
n.v.t. n.v.t. 1 0.8 n.v.t. n.v.t.
470073857 GN 55.2-ND-2-2
€ 0,56
n.v.t. n.v.t. 1 0.8 n.v.t. n.v.t.
470073860 GN 55.2-ND-2-4
€ 0,71
n.v.t. n.v.t. 1 1 n.v.t. n.v.t.
109520550 GN 55.2-ND-20-3
€ 3,15
3 42 9 39 n.v.t. 20
470073858 GN 55.2-ND-23-12
€ 10,54
n.v.t. n.v.t. 37 135 23 -0.5 n.v.t.
470073859 GN 55.2-ND-23-21
€ 16,88
n.v.t. n.v.t. 66 180 23 -0.5 n.v.t.
109520555 GN 55.2-ND-24-3
€ 4,25
3 55 12 39 n.v.t. 24
470073861 GN 55.2-ND-24-4
€ 5,93
n.v.t. n.v.t. 14 55 n.v.t. n.v.t.
470073862 GN 55.2-ND-25-5
€ 5,56
n.v.t. n.v.t. 18 67 n.v.t. n.v.t.
470073863 GN 55.2-ND-3-2
€ 0,83
n.v.t. n.v.t. 1 1.5 n.v.t. n.v.t.
470073865 GN 55.2-ND-3-6
€ 1,00
n.v.t. n.v.t. 1 2.5 n.v.t. n.v.t.
470073864 GN 55.2-ND-32-3
€ 5,47
n.v.t. n.v.t. 18 54 n.v.t. n.v.t.
470073866 GN 55.2-ND-38-4
€ 9,76
n.v.t. n.v.t. 34 76 n.v.t. n.v.t.
109520560 GN 55.2-ND-4-3
€ 1,07
3 4 2 2.8 n.v.t. 4
470073868 GN 55.2-ND-4-5
€ 0,95
n.v.t. n.v.t. 1 3.5 n.v.t. n.v.t.
470073867 GN 55.2-ND-40-4
€ 12,15
n.v.t. n.v.t. 38 94 n.v.t. n.v.t.
470073869 GN 55.2-ND-48-5
€ 17,40
n.v.t. n.v.t. 68 125 n.v.t. n.v.t.
470073870 GN 55.2-ND-5-2
€ 1,02
n.v.t. n.v.t. 1 4.5 n.v.t. n.v.t.
109520565 GN 55.2-ND-5-3
€ 1,00
3 5 2 5 n.v.t. 5
470073871 GN 55.2-ND-5-5
€ 1,05
n.v.t. n.v.t. 1 5.5 n.v.t. n.v.t.
470073872 GN 55.2-ND-56-6
€ 30,45
n.v.t. n.v.t. 112 188 n.v.t. n.v.t.
470073873 GN 55.2-ND-6-2
€ 0,88
n.v.t. n.v.t. 1 5.5 n.v.t. n.v.t.
109520570 GN 55.2-ND-6-3
€ 1,05
3 7.5 1 7.5 n.v.t. 6
470073874 GN 55.2-ND-7-11
€ 1,78
n.v.t. n.v.t. 3 19 n.v.t. n.v.t.
470073875 GN 55.2-ND-7-6
€ 1,17
n.v.t. n.v.t. 2 12 n.v.t. n.v.t.
470073876 GN 55.2-ND-8-2
€ 0,98
n.v.t. n.v.t. 1 7 n.v.t. n.v.t.
109520575 GN 55.2-ND-8-3
€ 1,24
3 13 1 10 n.v.t. 8
470073877 GN 55.2-ND-8-4
€ 1,22
n.v.t. n.v.t. 2 13 n.v.t. n.v.t.
