GN 55.3 Magneten onbewerkt
GN 55.3 1
GN 55.3 2

GN 55.3
Magneten onbewerkt

AlNiCo - temperatuur max 450°C

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

AlNiCo AN

Aluminium, Nikkel, Kobalt

Glad

temperatuurbestendig tot 450 °C

2Informatie

Onbewerkte magneten GN 55.3 zijn onafgeschermde potmagneten.

Het kan worden bevestigd met lijmen, overcoats of door mechanisch klemmen. Indien er geen geschikte spanmagneten/magneetsystemen beschikbaar zijn, kunnen onbewerkte magneten worden gebruikt in combinatie met geschikte vasthoudconstructies om zeer specifieke magneetsystemen op te bouwen.

Bij gebruik zonder luchtspleet hebben individuele onbewerkte magneten altijd lagere kleefkrachten dan een magneetsysteem waarbij afscherming en magnetische terugkeer de kracht op het kleefoppervlak enorm intensiveren. Afhankelijk van de luchtspleet tussen de magneet en het bijpassende onderdeel, kunnen afzonderlijke onbewerkte magneten, in tegenstelling tot magneetsystemen, aanzienlijk hogere kleefkrachten hebben.

3Op aanvraag
  • andere afmetingen

Uitvoering

GN 55.3
GN 55.3 Staafmagneet, ruwe magneet, AlNiCo, rond
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
109520625 GN 55.3-AN-10-20
€ 4,10
109520630 GN 55.3-AN-10-40
€ 6,56
109520635 GN 55.3-AN-12-40
€ 9,42
109520640 GN 55.3-AN-12-48
€ 10,74
109520645 GN 55.3-AN-15-30
€ 10,54
109520650 GN 55.3-AN-15-60
€ 27,16
109520655 GN 55.3-AN-20-40
€ 21,96
470075088 GN 55.3-AN-20-80
€ 36,87
109520660 GN 55.3-AN-3-10
€ 1,34
109520665 GN 55.3-AN-3-12
€ 1,44
109520670 GN 55.3-AN-34-80
€ 117,29
109520675 GN 55.3-AN-4-16
€ 1,71
109520680 GN 55.3-AN-4-20
€ 1,78
109520685 GN 55.3-AN-5-20
€ 2,07
109520690 GN 55.3-AN-6-15
€ 2,15
109520695 GN 55.3-AN-6-24
€ 2,66
109520700 GN 55.3-AN-6-30
€ 2,85
109520705 GN 55.3-AN-8-25
€ 3,81
109520710 GN 55.3-AN-8-32
€ 6,25

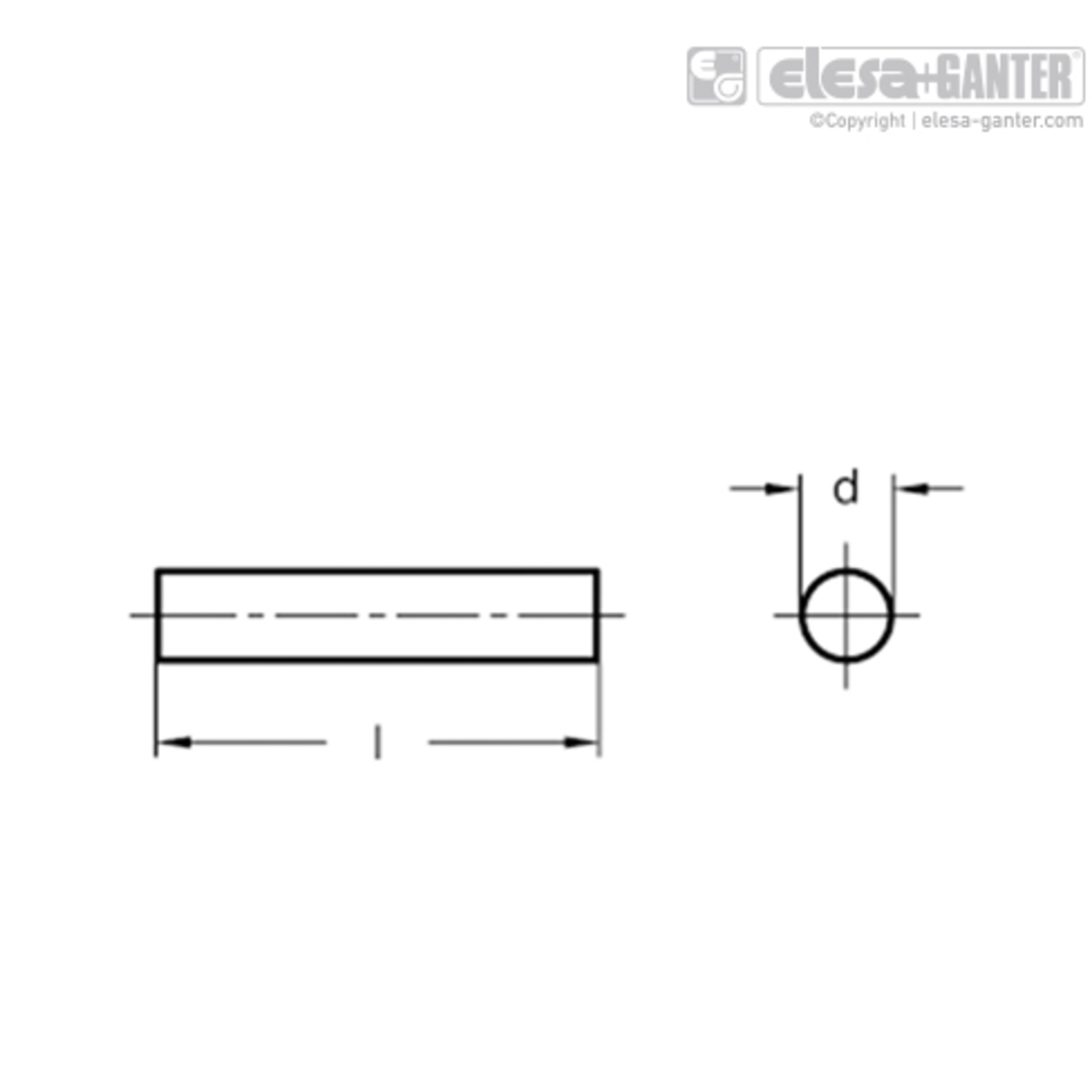

l ±0.1

Nom. adhesiekracht in N

Temp.weerstand in C

Gewicht (g)

Nominale magneetkracht in N

d 0/-0.2
20 5 350 12 5 10
40 7 450 26 7 10
40 8 450 37 8 12
48 8 450 42 8 12
30 10 350 42 10 15
60 11 450 87 11 15
40 17 350 100 17 20
n.v.t. n.v.t. n.v.t. 182 38 n.v.t.
10 1.1 450 1 1.1 3
12 1.3 450 1 1.3 3
80 61 350 555 61 34
16 1.9 450 2 1.9 4
20 2 450 3 2 4
20 2.3 450 4 2.3 5
15 2.8 350 3 2.8 6
24 2.8 450 5 2.8 6
30 2.8 450 6 2.8 6
25 3.8 450 9 3.8 8
32 3.8 450 11 3.8 8
