GN 565.3 Beugelgrepen
GN 565.3-B 1

GN 565.3
Beugelgrepen

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type A: Montage vanaf de achterkant (blind gat met schroefdraad)
  • Type B: Montage vanaf de kant van de operator

Aluminium

  • Gepoedercoat
  • zwart, RAL 9005, textuurafwerking SW
  • zilver, RAL 9006, textuurafwerking SR
  • geanodiseerd, natuurlijke kleur EL
  • Gladde afwerking, getrommeld BL
2Informatie

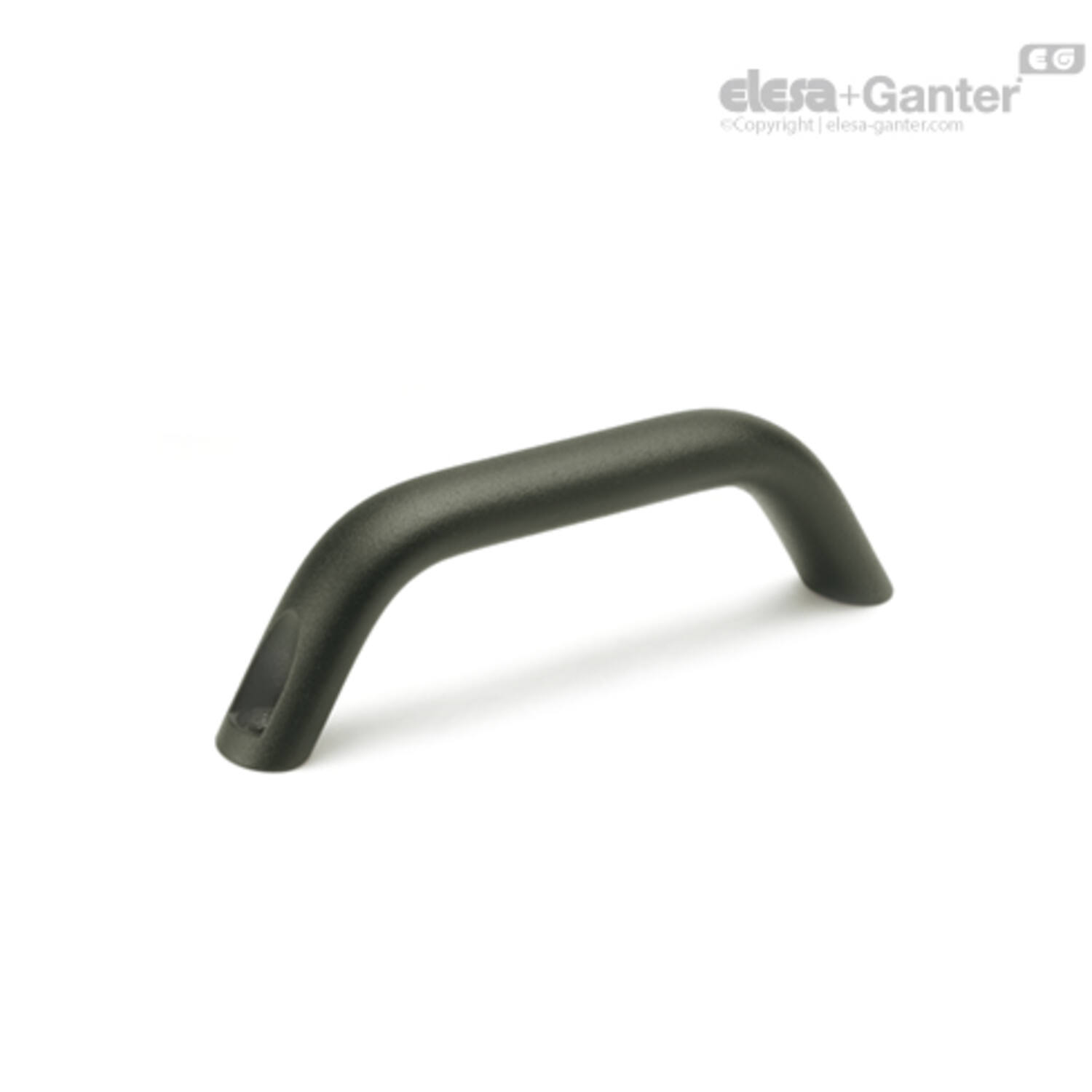

Beugelgrepen GN 565.3 worden vervaardigd uit een gebogen aluminiumprofiel. Ze zijn geschikt voor toepassingen waar lagere hefkrachten vereist zijn, zoals op deksels of beschermende machinekappen.

De verzonken gaten van type B maken bevestiging met zelftappende schroeven of verzonken klinknagels mogelijk.

3Technische informatie

Uitvoering

GN 565.3-A
GN 565.3-A Beugelgreep, aluminium, montage achterzijde (blinde boring met schroefdraad)
GN 565.3-B
GN 565.3-B Beugelgreep, aluminium, montage bedieningszijde
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100104635 GN 565.3-20-120-B-BL
€ 9,56
460119566 GN 565.3-20-120-B-EL
€ 15,69
100712025 GN 565.3-20-120-B-SR
€ 11,69
100104645 GN 565.3-20-120-B-SW
€ 11,69
109556620 GN 565.3-20-160-B-BL
€ 10,86
460119567 GN 565.3-20-160-B-EL
€ 15,64
109556625 GN 565.3-20-160-B-SR
€ 12,57
109556630 GN 565.3-20-160-B-SW
€ 12,57

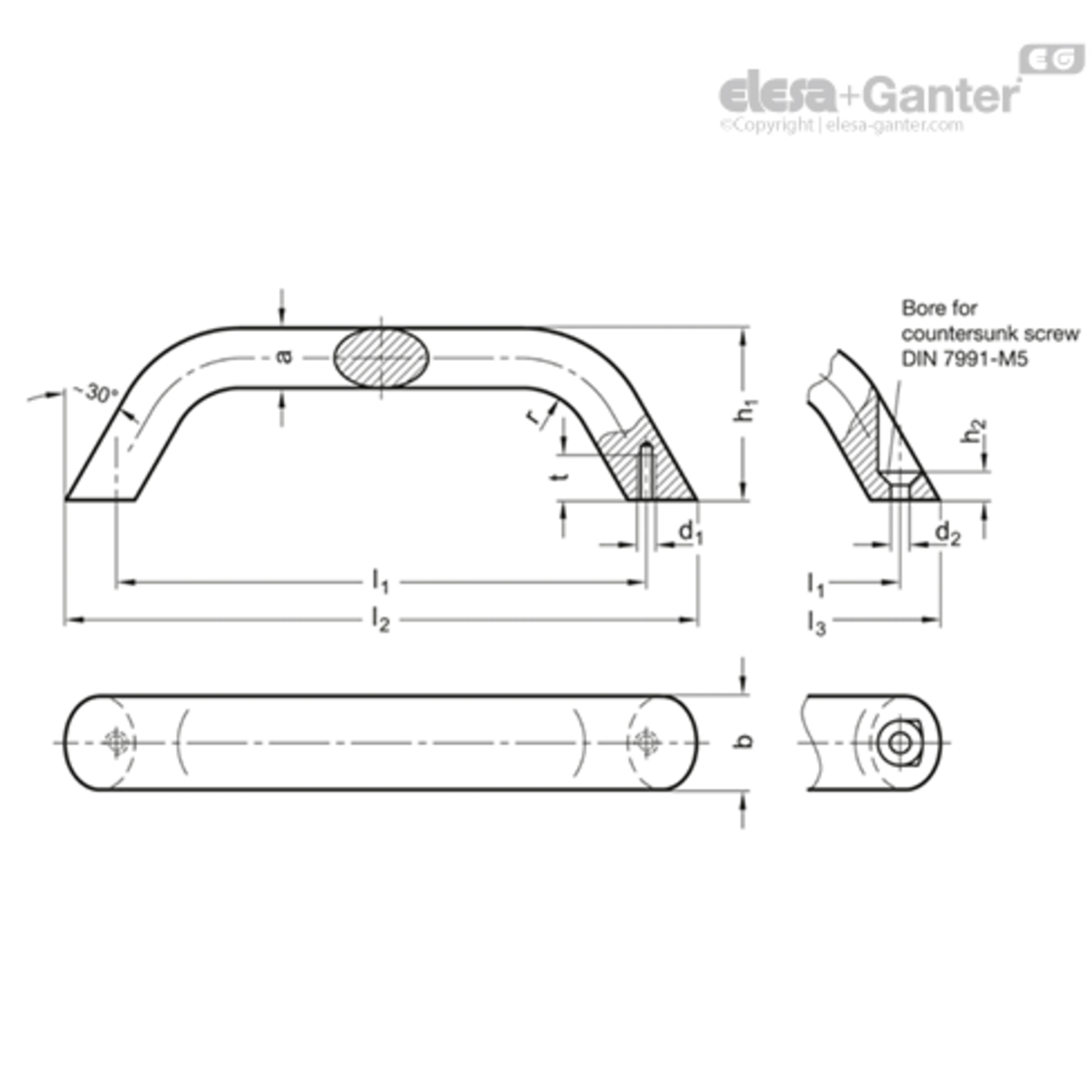

h2

l3 ≈

d2

l1 ±0.25

Gewicht (g)

a

d1

t min

h1

B

r

l2
5 137 5.3 120 82 13 N.v.t. 10 41 20 13 N.v.t.
5 137 5.3 120 82 13 N.v.t. 10 41 20 13 N.v.t.
5 137 5.3 120 82 13 N.v.t. 10 41 20 13 N.v.t.
5 137 5.3 120 82 13 N.v.t. 10 41 20 13 N.v.t.
5 177 5.3 160 107 13 N.v.t. 10 45 20 13 N.v.t.
5 177 5.3 160 107 13 N.v.t. 10 45 20 13 N.v.t.
5 177 5.3 160 107 13 N.v.t. 10 45 20 13 N.v.t.
5 177 5.3 160 107 13 N.v.t. 10 45 20 13 N.v.t.
