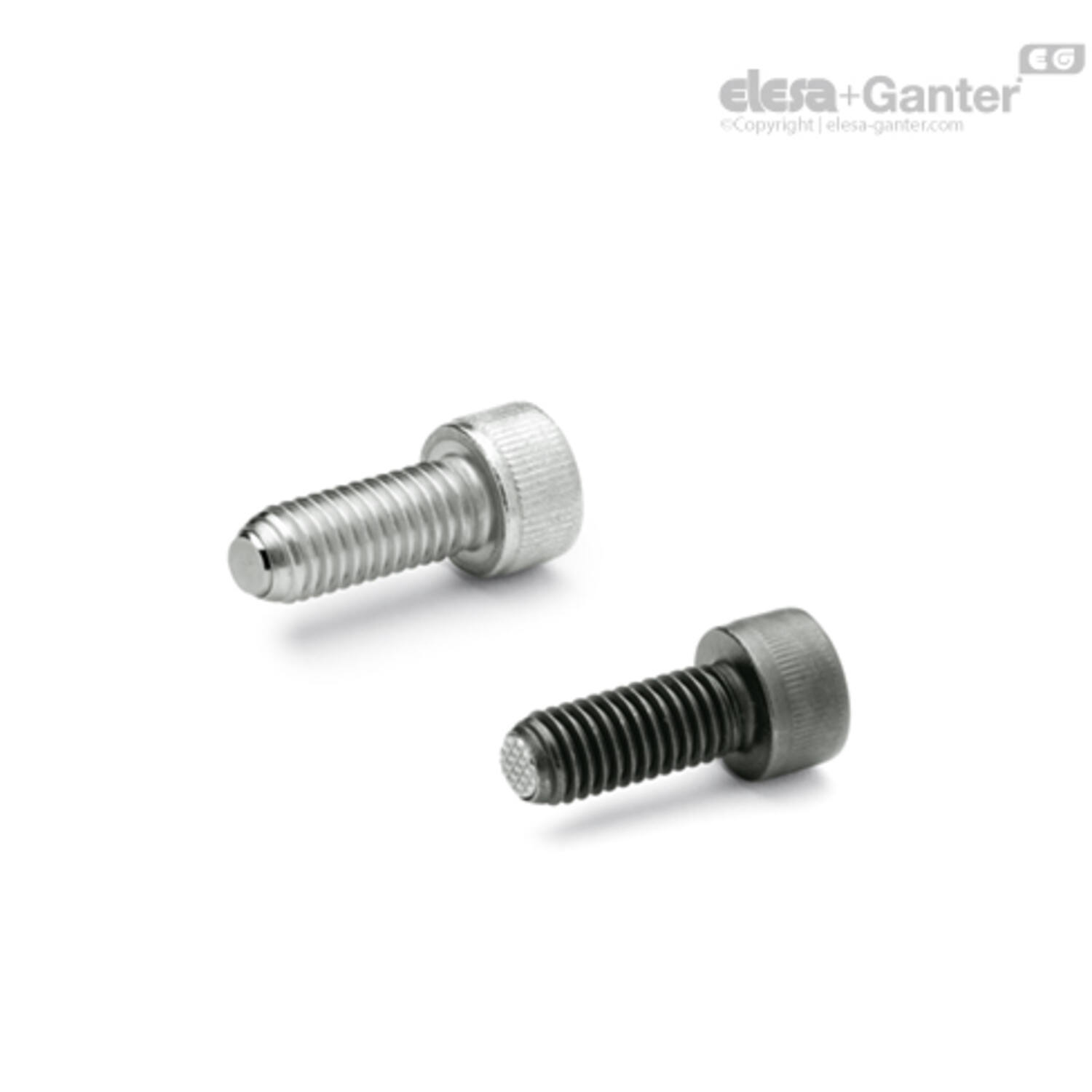

GN 606
Kogelspanschroeven
Omschrijving
Uitvoering in staal
Typen
- Type A: volle kogel
- Type B: platte kogel
- Type V: platte kogel, met zwenkbare begrenzingsaanslag
- Type VR: platte kogel, met zwenkbare begrenzingsaanslag, geribbeld
Staal
- Treksterkteklasse 12.9
- gezwart
Kogel
- gehard
- blank
Uitvoering in RVS
Typen
- Type AN: volle kogel
- Type BN: platte kogel
- Type VN: platte kogel, met zwenkbare begrenzingsaanslag
- Type VRN: platte kogel, met zwenkbare begrenzingsaanslag, geribbeld
Schroef
Roestvast AISI 304
Kogel
Roestvrijstalen AISI 440C
gehard
Kogelspanschroeven GN 606 met volle kogel (type A / type AN) worden gebruikt in toepassingen waar een kogelspancontact vereist is.
De bewegende kogel met plat oppervlak (Type B / Type BN) maakt een klemming of ondersteuning van niet-parallelle oppervlakken mogelijk.
De kogel van het type V/VN/VR/VRN/VRN kan tot maximaal 9° worden gedraaid om ervoor te zorgen dat de klemming altijd op het vlakke gedeelte van de kogel wordt gehandhaafd.
- Kogelspanschroeven met (volle) kunststof kogel (Type AK)
Uitvoering
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
d4 |
stat.belast. in N1 |
l3 ≈ |
l4 ≈ |
d2 |
l1 |
D1 |
Gewicht (g) |
l5 |
l6 |
d1 |
AF |
d3 |
l2 ≈ |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Filter |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
100907290 | GN 606-M10-25-A |
|
16 | 24000 | N.v.t. | N.v.t. | 7 | 25 | n.v.t. | 26 | 4.5 | 10 | M 10 | 8 | N.v.t. | 2.3 | |||
100907300 | GN 606-M10-25-B |
|
16 | 24000 | 0.8 | N.v.t. | N.v.t. | 25 | n.v.t. | 26 | 4.5 | 10 | M 10 | 8 | 6 | N.v.t. | |||
100914070 | GN 606-M10-25-V |
|
16 | N.v.t. | N.v.t. | 0.6 | N.v.t. | 25 | n.v.t. | 25 | 4.5 | 10 | M 10 | 8 | 6 | N.v.t. | |||
100914220 | GN 606-M10-25-VR |
|
16 | N.v.t. | N.v.t. | 0.6 | N.v.t. | 25 | n.v.t. | 25 | 4.5 | 10 | M 10 | 8 | 6 | N.v.t. | |||
100915600 | GN 606-M10-30-A |
|
16 | 24000 | N.v.t. | N.v.t. | 7 | 30 | n.v.t. | 26 | 4.5 | 10 | M 10 | 8 | N.v.t. | 2.3 | |||
100915660 | GN 606-M10-30-B |
|
16 | 24000 | 0.8 | N.v.t. | N.v.t. | 30 | n.v.t. | 30 | 4.5 | 10 | M 10 | 8 | 6 | N.v.t. | |||
100915720 | GN 606-M10-30-V |
|
16 | N.v.t. | N.v.t. | 0.6 | N.v.t. | 30 | n.v.t. | 26 | 4.5 | 10 | M 10 | 8 | 6 | N.v.t. | |||
100915780 | GN 606-M10-30-VR |
|
16 | N.v.t. | N.v.t. | 0.6 | N.v.t. | 30 | n.v.t. | 26 | 4.5 | 10 | M 10 | 8 | 6 | N.v.t. | |||
100907310 | GN 606-M10-40-A |
|
16 | 24000 | N.v.t. | N.v.t. | 7 | 40 | n.v.t. | 34 | 4.5 | 10 | M 10 | 8 | N.v.t. | 2.3 | |||
100907320 | GN 606-M10-40-B |
|
16 | 24000 | 0.8 | N.v.t. | N.v.t. | 40 | n.v.t. | 34 | 4.5 | 10 | M 10 | 8 | 6 | N.v.t. | |||
100914080 | GN 606-M10-40-V |
|
16 | N.v.t. | N.v.t. | 0.6 | N.v.t. | 40 | n.v.t. | 31 | 4.5 | 10 | M 10 | 8 | 6 | N.v.t. | |||
100914230 | GN 606-M10-40-VR |
|
16 | N.v.t. | N.v.t. | 0.6 | N.v.t. | 40 | n.v.t. | 31 | 4.5 | 10 | M 10 | 8 | 6 | N.v.t. | |||
100915610 | GN 606-M10-50-A |
|
16 | 24000 | N.v.t. | N.v.t. | 7 | 50 | n.v.t. | 37 | 4.5 | 10 | M 10 | 8 | N.v.t. | 2.3 | |||
100915670 | GN 606-M10-50-B |
|
16 | 24000 | 0.8 | N.v.t. | N.v.t. | 50 | n.v.t. | 36 | 4.5 | 10 | M 10 | 8 | 6 | N.v.t. | |||
100915730 | GN 606-M10-50-V |
|
16 | N.v.t. | N.v.t. | 0.6 | N.v.t. | 50 | n.v.t. | 38 | 4.5 | 10 | M 10 | 8 | 6 | N.v.t. | |||
100918950 | GN 606-M10-50-VR |
|
16 | N.v.t. | N.v.t. | 0.6 | N.v.t. | 50 | n.v.t. | 37 | 4.5 | 10 | M 10 | 8 | 6 | N.v.t. | |||
100907330 | GN 606-M10-60-A |
|
16 | 24000 | N.v.t. | N.v.t. | 7 | 60 | n.v.t. | 45 | 4.5 | 10 | M 10 | 8 | N.v.t. | 2.3 | |||
100907340 | GN 606-M10-60-B |
|
16 | 24000 | 0.8 | N.v.t. | N.v.t. | 60 | n.v.t. | 47 | 4.5 | 10 | M 10 | 8 | 6 | N.v.t. | |||
100914090 | GN 606-M10-60-V |
|
16 | N.v.t. | N.v.t. | 0.6 | N.v.t. | 60 | n.v.t. | 44 | 4.5 | 10 | M 10 | 8 | 6 | N.v.t. | |||
100914240 | GN 606-M10-60-VR |
|
16 | N.v.t. | N.v.t. | 0.6 | N.v.t. | 60 | n.v.t. | 44 | 4.5 | 10 | M 10 | 8 | 6 | N.v.t. | |||
100907350 | GN 606-M12-30-A |
|
18 | 30000 | N.v.t. | N.v.t. | 8.5 | 30 | M12 | 36 | 5 | 12 | M12 | 10 | N.v.t. | 2.8 | |||
100907360 | GN 606-M12-30-B |
|
18 | 30000 | 1 | N.v.t. | N.v.t. | 30 | M12 | 40 | 5 | 12 | M12 | 10 | 7.2 | N.v.t. | |||
100914100 | GN 606-M12-30-V |
|
18 | N.v.t. | N.v.t. | 0.75 | N.v.t. | 30 | M12 | 38 | 5 | 12 | M12 | 10 | 7.2 | N.v.t. | |||
100914250 | GN 606-M12-30-VR |
|
18 | N.v.t. | N.v.t. | 0.75 | N.v.t. | 30 | M12 | 38 | 5 | 12 | M12 | 10 | 7.2 | N.v.t. | |||
100907370 | GN 606-M12-50-A |
|
18 | 30000 | N.v.t. | N.v.t. | 8.5 | 50 | M12 | 56 | 5 | 12 | M12 | 10 | N.v.t. | 2.8 | |||
100907380 | GN 606-M12-50-B |
|
18 | 30000 | 1 | N.v.t. | N.v.t. | 50 | M12 | 56 | 5 | 12 | M12 | 10 | 7.2 | N.v.t. | |||
100914110 | GN 606-M12-50-V |
|
18 | N.v.t. | N.v.t. | 0.75 | N.v.t. | 50 | M12 | 54 | 5 | 12 | M12 | 10 | 7.2 | N.v.t. | |||
100914260 | GN 606-M12-50-VR |
|
18 | N.v.t. | N.v.t. | 0.75 | N.v.t. | 50 | M12 | 54 | 5 | 12 | M12 | 10 | 7.2 | N.v.t. | |||
100907390 | GN 606-M12-80-A |
|
18 | 30000 | N.v.t. | N.v.t. | 8.5 | 80 | M12 | 74 | 5 | 12 | M12 | 10 | N.v.t. | 2.8 | |||
100907400 | GN 606-M12-80-B |
|
18 | 30000 | 1 | N.v.t. | N.v.t. | 80 | M12 | 70 | 5 | 12 | M12 | 10 | 7.2 | N.v.t. | |||
100914120 | GN 606-M12-80-V |
|
18 | N.v.t. | N.v.t. | 0.75 | N.v.t. | 80 | M12 | 80 | 5 | 12 | M12 | 10 | 7.2 | N.v.t. | |||
100914270 | GN 606-M12-80-VR |
|
18 | N.v.t. | N.v.t. | 0.75 | N.v.t. | 80 | M12 | 80 | 5 | 12 | M12 | 10 | 7.2 | N.v.t. | |||
100907410 | GN 606-M16-40-A |
|
24 | 73000 | N.v.t. | N.v.t. | 12 | 40 | n.v.t. | 91 | 6 | 16 | M 16 | 14 | N.v.t. | 4.3 | |||
100907420 | GN 606-M16-40-B |
|
24 | 73000 | 1.3 | N.v.t. | N.v.t. | 40 | n.v.t. | 91 | 6 | 16 | M 16 | 14 | 10.7 | N.v.t. | |||
100914130 | GN 606-M16-40-V |
|
24 | N.v.t. | N.v.t. | 1.0 | N.v.t. | 40 | n.v.t. | 92 | 6 | 16 | M 16 | 14 | 10.7 | N.v.t. | |||
100914280 | GN 606-M16-40-VR |
|
24 | N.v.t. | N.v.t. | 1.0 | N.v.t. | 40 | n.v.t. | 92 | 6 | 16 | M 16 | 14 | 10.7 | N.v.t. | |||
100907430 | GN 606-M16-60-A |
|
24 | 73000 | N.v.t. | N.v.t. | 12 | 60 | n.v.t. | 122 | 6 | 16 | M 16 | 14 | N.v.t. | 4.3 | |||
100907440 | GN 606-M16-60-B |
|
24 | 73000 | 1.3 | N.v.t. | N.v.t. | 60 | n.v.t. | 122 | 6 | 16 | M 16 | 14 | 10.7 | N.v.t. | |||
100914140 | GN 606-M16-60-V |
|
24 | N.v.t. | N.v.t. | 1.0 | N.v.t. | 60 | n.v.t. | 123 | 6 | 16 | M 16 | 14 | 10.7 | N.v.t. | |||
100914290 | GN 606-M16-60-VR |
|
24 | N.v.t. | N.v.t. | 1.0 | N.v.t. | 60 | n.v.t. | 123 | 6 | 16 | M 16 | 14 | 10.7 | N.v.t. | |||
100907450 | GN 606-M16-80-A |
|
24 | 73000 | N.v.t. | N.v.t. | 12 | 80 | n.v.t. | 154 | 6 | 16 | M 16 | 14 | N.v.t. | 4.3 | |||
100907460 | GN 606-M16-80-B |
|
24 | 73000 | 1.3 | N.v.t. | N.v.t. | 80 | n.v.t. | 154 | 6 | 16 | M 16 | 14 | 10.7 | N.v.t. | |||
100914150 | GN 606-M16-80-V |
|
24 | N.v.t. | N.v.t. | 1.0 | N.v.t. | 80 | n.v.t. | 151 | 6 | 16 | M 16 | 14 | 10.7 | N.v.t. | |||
100914300 | GN 606-M16-80-VR |
|
24 | N.v.t. | N.v.t. | 1.0 | N.v.t. | 80 | n.v.t. | 151 | 6 | 16 | M 16 | 14 | 10.7 | N.v.t. | |||
100203010 | GN 606-M4-10-A |
|
7 | 3500 | N.v.t. | N.v.t. | 2.5 | 10 | n.v.t. | 2 | 2.1 | 4 | M 4 | 3 | N.v.t. | 0.8 | |||
100203020 | GN 606-M4-10-B |
|
7 | 3500 | 0.2 | N.v.t. | N.v.t. | 10 | n.v.t. | 2 | 2.1 | 4 | M 4 | 3 | 2 | N.v.t. | |||
100203030 | GN 606-M4-12-A |
|
7 | 3500 | N.v.t. | N.v.t. | 2.5 | 12 | n.v.t. | 2 | 2.1 | 4 | M 4 | 3 | N.v.t. | 0.8 | |||
100203040 | GN 606-M4-12-B |
|
7 | 3500 | 0.2 | N.v.t. | N.v.t. | 12 | n.v.t. | 2 | 2.1 | 4 | M 4 | 3 | 2 | N.v.t. | |||
100203050 | GN 606-M4-16-A |
|
7 | 3500 | N.v.t. | N.v.t. | 2.5 | 16 | n.v.t. | 2 | 2.1 | 4 | M 4 | 3 | N.v.t. | 0.8 | |||
100203060 | GN 606-M4-16-B |
|
7 | 3500 | 0.2 | N.v.t. | N.v.t. | 16 | n.v.t. | 2 | 2.1 | 4 | M 4 | 3 | 2 | N.v.t. | |||
100203070 | GN 606-M4-20-A |
|
7 | 3500 | N.v.t. | N.v.t. | 2.5 | 20 | n.v.t. | 2 | 2.1 | 4 | M 4 | 3 | N.v.t. | 0.8 | |||
100203080 | GN 606-M4-20-B |
|
7 | 3500 | 0.2 | N.v.t. | N.v.t. | 20 | n.v.t. | 2 | 2.1 | 4 | M 4 | 3 | 2 | N.v.t. |
