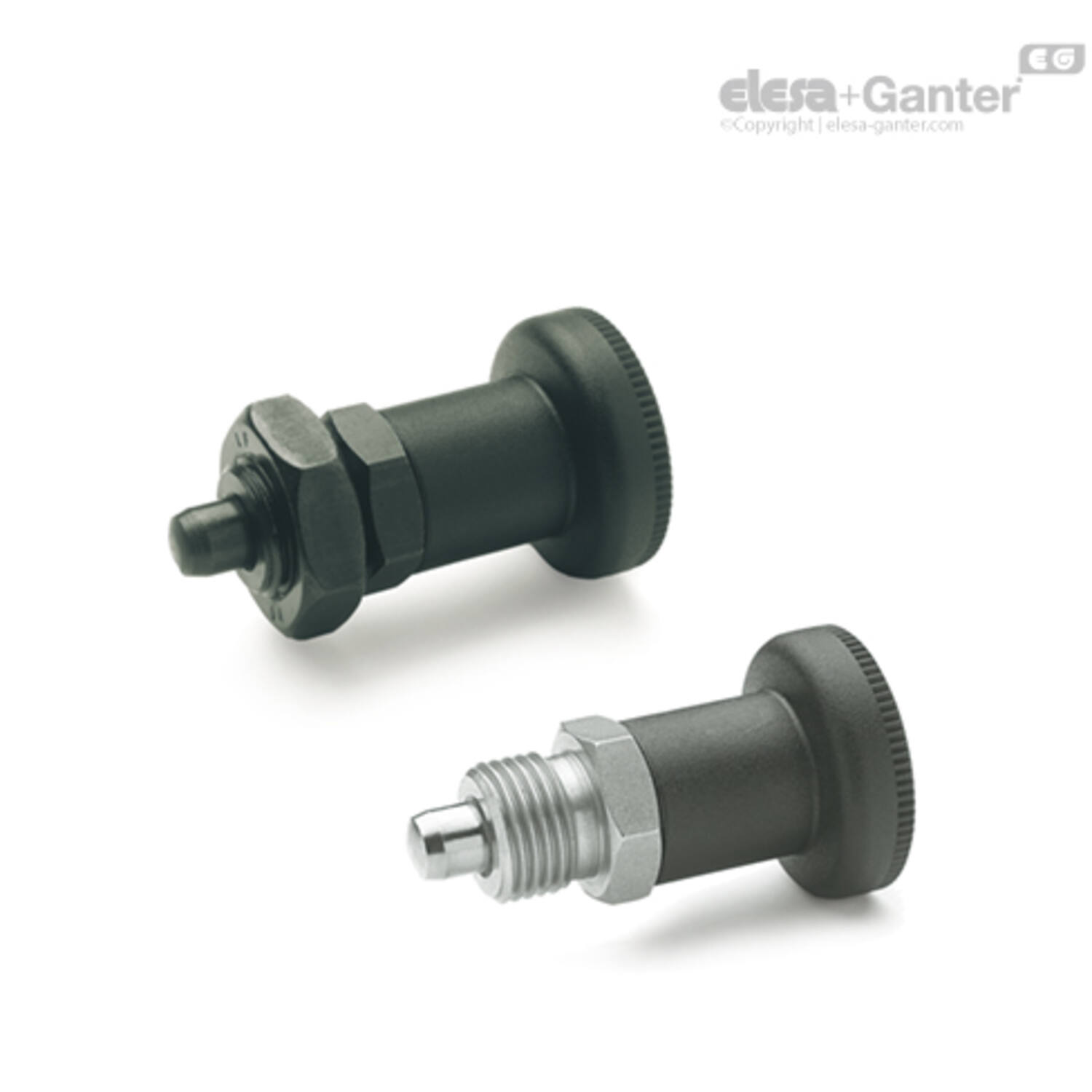

GN 607 Blokkeerbouten
GN 607 1

GN 607
Blokkeerbouten

Gezwart staal of RVS (1.4305 = A1 = AISI 303)

Bekijk volledig
__logo__RoHS__ __logo__INOX__

Omschrijving

1Specificatie

Typen

  • Type A: zonder borgmoer
  • Type AK: met borgmoer

Uitvoering in staal ST

  • gezwart
  • Pen gehard

Uitvoering in roestvrij staal AISI 303 NI

Chemisch vernikkelde pen

Knop

Kunststof (polyamide PA)

  • zwart, mat
  • niet verwijderbaar
2Informatie

 De extreem lage vergrendelingsmoeren GN 909 / GN 909.5 vergroten de montagemogelijkheden.

3Technische informatie

Uitvoering

GN 607
GN 607 Blokkeerbout zonder rustpositie, korte uitvoering, gezwart staal, met kunststof knop
GN 607-NI
GN 607-NI Blokkeerbout zonder rustpositie, korte uitvoering, RVS, met kunststof knop
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100919200 GN 607-6-A-ST
€ 10,44
100919210 GN 607-6-AK-ST
€ 11,49
100919180 GN 607-8-A-ST
€ 12,13
100919190 GN 607-8-AK-ST
€ 13,81

d2

l1

Gewicht (g)

Ax. belasting in N

Veerdruk in N2

Veerdruk in N3

AF

l3 -0.15

l4

d3

e ≈

d1 Pin -0.02/-0.05 Boring H7

l2 ±0.5
M 12 x 1.5 45 34 400 28 11 17 10 5 25 19.6 6 6
M 12 x 1.5 45 40 400 28 11 17 10 5 25 19.6 6 6
M 16 x 1.5 54 61 500 29 15 19 12 6 31 21.9 8 8
M 16 x 1.5 54 62 500 29 15 19 12 6 31 21.9 8 8
