Omschrijving

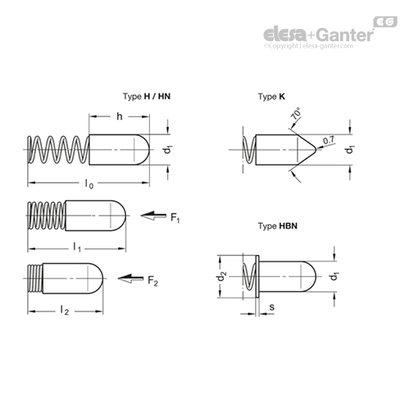

Typen
- Type H: Halfbolvormig, staal
- Type HN: halfrond, RVS
- Type HBN: halfrond met kraag, RVS
- Type K: puntige neus, staal
Behuizing
- Type H / K: Staal, vernikkeld
- Type HN / HBN: Roestvrijstaal AISI 305
Drukveer
RVS AISI 301
Veerhulzen GN 610 worden gebruikt voor het indexeren en vergrendelen. Een speciale eigenschap is de grote veerweg met een compacte afmeting.
Een eenvoudig gat volstaat voor de installatie. Voorspanning en fixering van de veerhulzen moeten worden uitgevoerd door het tegenoverliggende aanslagstuk.
Type HBN heeft een kraag, waardoor de veerhulzen niet aan de voorzijde naar buiten springen. Een eenvoudig getrapt gat volstaat voor de installatie. Het onderdeel wordt vastgezet vanaf de achterkant, zoals bij een plaat of draadstang.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 470069648 | GN 610-3-13-HBN |
|
|||
|
|
|
|
|
|
|
|
|
|
h |
d2 |
l1 |
F1 veerdruk in N1 |
Gewicht (g) |
s |
F2 veerdruk in N1 |
l2 |
|---|---|---|---|---|---|---|---|
| 7 | 4.1 | 10 | 5.3 | 1 | 0.1 | 7.2 | 8.9 |
