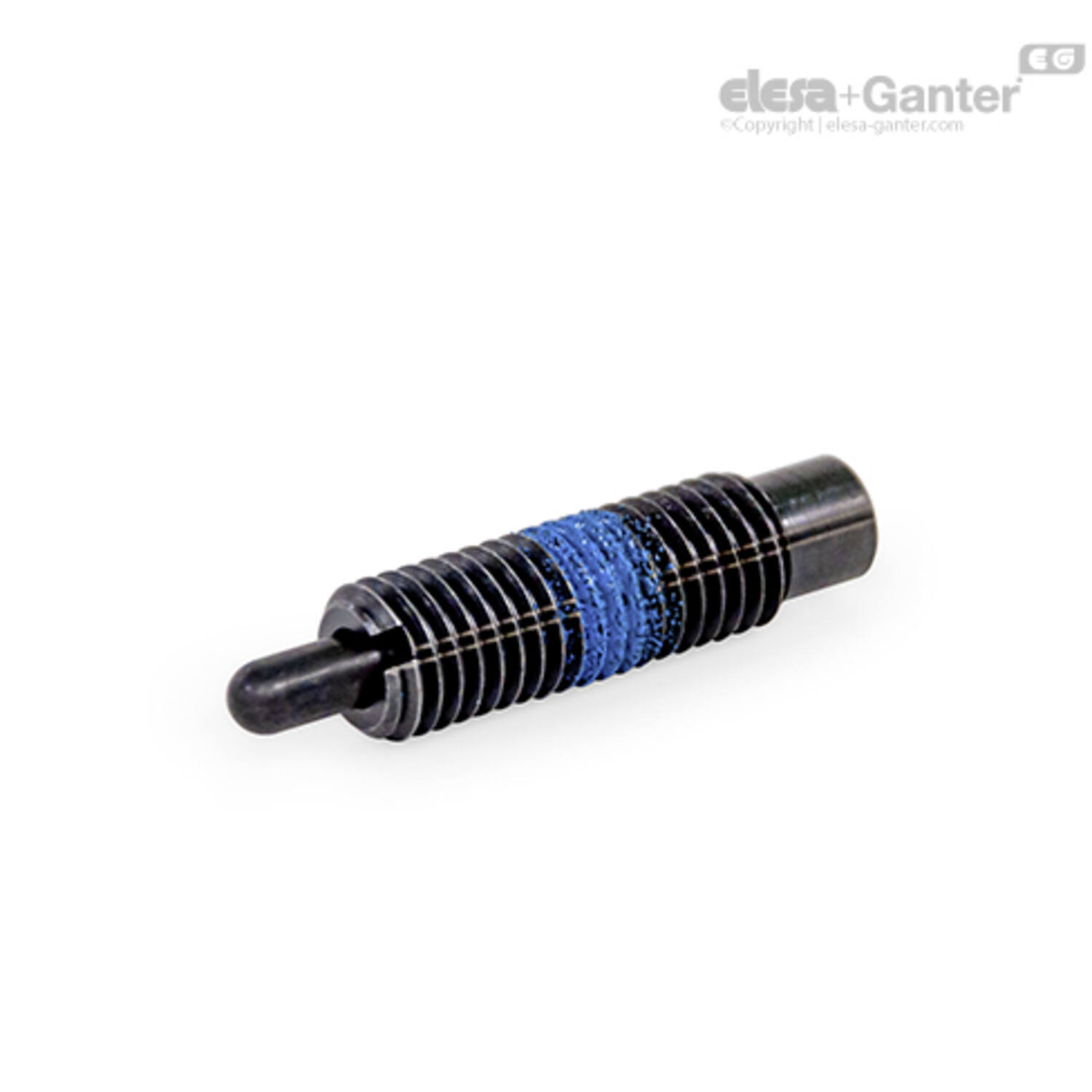

GN 611 Verende drukstukken
GN 611-LN 1

GN 611
Verende drukstukken

Bekijk volledig

Omschrijving

1Specificatie
Typen
  • Type L: Staal, standaard veerbelasting
  • Type LS: Staal, hoge veerbelasting
  • Type LN: Roestvrij staal, standaard veerbelasting
  • Type LSN: Roestvrij staal, hoge veerbelasting

Type L / LS

Behuizing

Staal, gezwart

Bout

Staal, gezwart

Inzetgehard

Type LN / LSN

Behuizing

RVS AISI 303

Bout

RVS AISI 303

Genitreerd

Drukveer

Staal

Identificatie van het typen LS / LSN:

Behuizing met 2 longitudinale markeringen

2Informatie

Verende drukstukken GN 611 worden gebruikt als ejector, push-on- en push-off-bediening in de plaatwerkindustrie, evenals dempers.

De sleuf aan de plunjerzijde is bestemd voor toepassingen met blinde gaten. Een speciale schroevendraaier GN 611.5 is beschikbaar (zie tabel).

3Toebehoren
  • Schroevendraaiers GN 611.5 (codenummer zie tabel)
4Technische informatie

Uitvoering

GN 611-L
GN 611-L Verend drukstuk met inbus en sleuf, lange uitvoering, gezwart staal, drukstift, normale veerdruk (L), met borgcoating
GN 611-LS
GN 611-LS Verend drukstuk met inbus en sleuf, lange uitvoering, gezwart staal, drukstift, versterkte veerdruk (LS), met borgcoating
GN 611-LN
GN 611-LN Verend drukstuk met inbus en sleuf, lange uitvoering, RVS, drukstift, normale veerdruk (L), met borgcoating
GN 611-LSN
GN 611-LSN Verend drukstuk met inbus en sleuf, lange uitvoering, RVS, drukstift, versterkte veerdruk (LS), met borgcoating
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
470063871 GN 611-M10-8-LN
€ 43,80
470063874 GN 611-M12-10-LN
€ 49,78
470063876 GN 611-M16-10-LN
€ 57,54
470063878 GN 611-M16-15-LN
€ 64,59
470063880 GN 611-M16-20-LN
€ 65,66
470063882 GN 611-M16-25-LN
€ 78,52
470063884 GN 611-M16-30-LN
€ 90,60
470063886 GN 611-M16-40-LN
€ 111,07
470063888 GN 611-M16-50-LN
€ 115,83
470063891 GN 611-M24-15-LN
€ 105,94

Code Nr voor schroevendraaier

d2

l1

Gewicht (g)

d1

AF

w

d3

l2
611.5-M10 4 35 13 M 10 3 8 7.8 25
611.5-M12 5.5 43 23 M12 4 10 9.5 35
611.5-M16 8 48 47 M 16 6 10 13.4 35
611.5-M16 8 58 54 M 16 6 15 13.4 35
611.5-M16 8 58 55 M 16 6 20 13.4 35
611.5-M16 8 98 82 M 16 6 25 13.4 35
611.5-M16 8 98 83 M 16 6 30 13.4 35
611.5-M16 8 148 117 M 16 6 40 13.4 35
611.5-M16 8 148 118 M 16 6 50 13.4 35
611.5-M24 10 60 133 M 24 8 15 19.6 45
