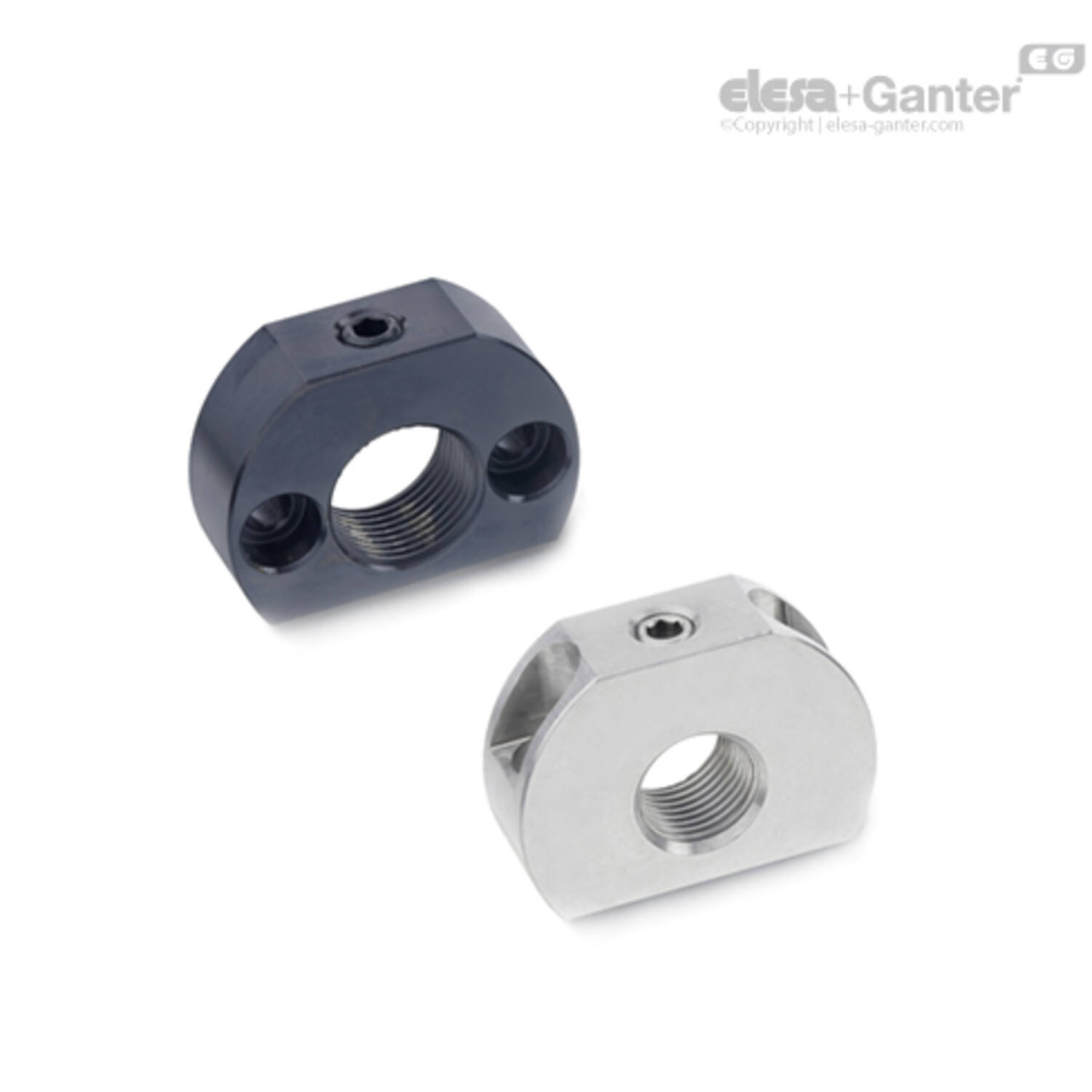

GN 612.1 Positioneerblokken
GN 612.1-NI 1

GN 612.1
Positioneerblokken

Gezwart staal of RVS

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type A: bevestigingsgaten parallel aan de plunjer
  • Type B: bevestigingsgaten verticaal tot plunjer

Uitvoering in staal

  • gezwart
  • Stelschroef GN 913.3 met messing pad

Uitvoering in roestvrij staal AISI 303 NI

Stelschroef GN 913.5 met messing pad

2Informatie

Montageblokken GN 612.1 verbreden de montagemogelijkheden en zijn een extra functie voor de nokindexeerbouten. GN 612  en nokindexeerbouten GN 712 / GN 712.1

Om de indexeerpen van een indexeerbout of nokindexeerbout te plaatsen, kunnen ze ook  GN 412.2 -positioneerbussen vasthouden.

3Technische informatie

Uitvoering

GN 612.1
GN 612.1 Montageblok, gezwart staal
GN 612.1-NI
GN 612.1-NI Montageblok, RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100355710 GN 612.1-M12x1,5-A-NI
€ 23,20
100355720 GN 612.1-M12x1,5-B-NI
€ 29,87
100355730 GN 612.1-M16x1,5-A-NI
€ 27,72
100355740 GN 612.1-M16x1,5-B-NI
€ 34,62
100355750 GN 612.1-M20x1,5-A-NI
€ 28,74
100355760 GN 612.1-M20x1,5-B-NI
€ 37,72

d4

d2

l1

D1

l3

k ±0.1

Gewicht (g)

s

d1

d3

l2 ≈
4.5 32 22 M 12 x 1.5 9 21 43 12 M 12 x 1.5 M 5 26.5
4.5 32 22 M 12 x 1.5 9 21 37 12 M 12 x 1.5 M 5 26.5
5.5 46 33 M 16 x 1.5 13 32 121 15 M 16 x 1.5 M 8 37
5.5 46 33 M 16 x 1.5 13 32 56 15 M 16 x 1.5 M 8 37
5.5 46 33 M 20 x 1.5 13 32 80 15 M 20 x 1.5 M 8 37
5.5 46 33 M 20 x 1.5 13 32 100 15 M 20 x 1.5 M 8 37
