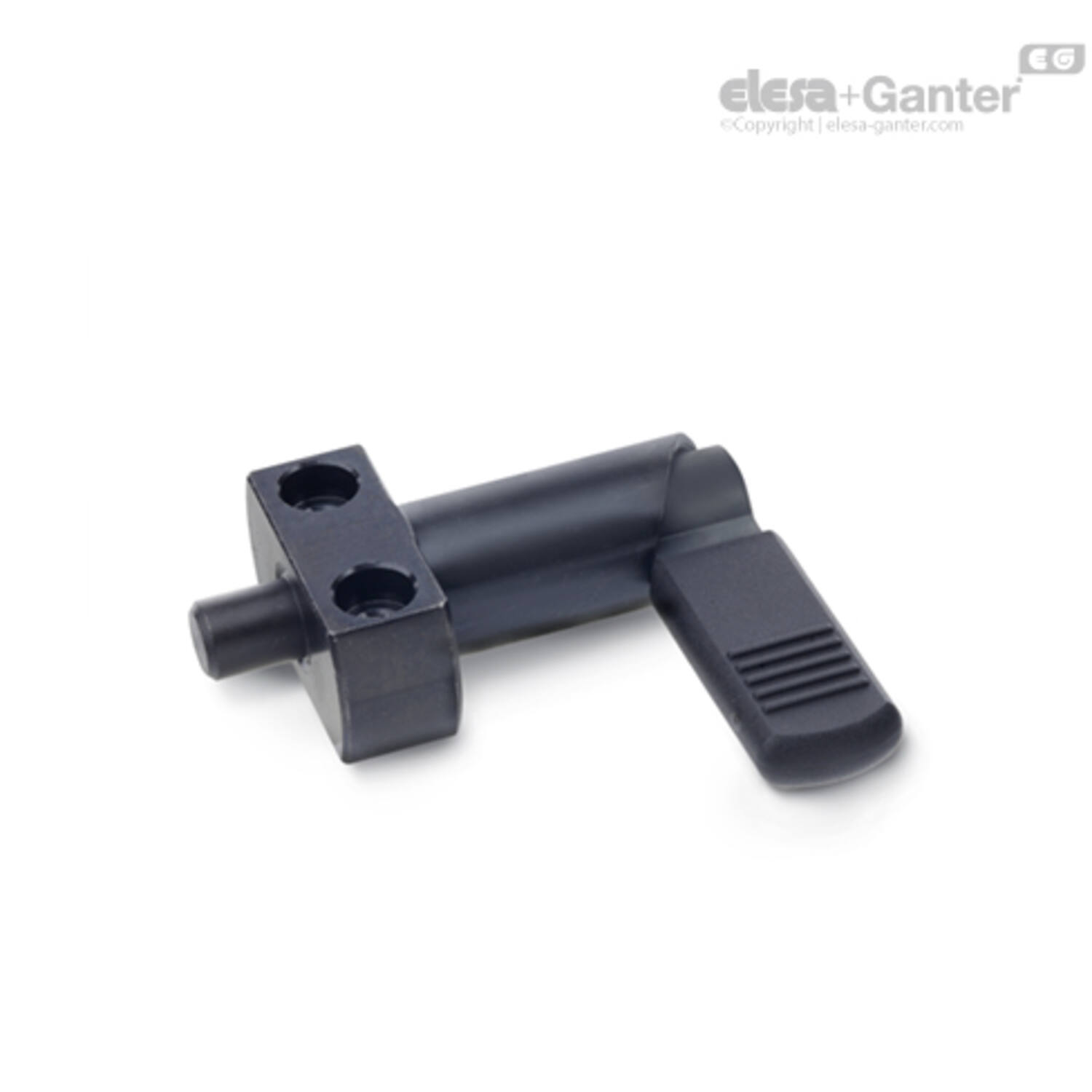

GN 612.2 Indexeerbouten
GN 612.2 1
GN 612.2 2

GN 612.2
Indexeerbouten

Gezwart staal

Bekijk volledig
__logo__profile__ __logo__RoHS__

Omschrijving

1Specificatie

Typen

  • Type A: zonder kunststof afdekkap
  • Type B: met kunststof afdekkap

Staal

  • Gezwart
  • Plunjerpen genitreerd

Kapje

Kunststof (polyamide PA)

zwart, mat

2Informatie

 Door de vergrendeling 180° te draaien, trekt de borgpen zichzelf terug.

3Technische informatie

Uitvoering

GN 612.2
GN 612.2 Arreteergrendel met rustpositie, gezwart staal, arreteerstift genitreerd staal, met / zonder kunststof kapje
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100920106 GN 612.2-10-16-A
€ 32,72
100920107 GN 612.2-10-16-B
€ 34,55
100920108 GN 612.2-10-20-A
€ 36,14
100920109 GN 612.2-10-20-B
€ 37,97
100920110 GN 612.2-12-20-A
€ 36,31
100920120 GN 612.2-12-20-B
€ 38,19
100920112 GN 612.2-6-16-A
€ 32,65
100920113 GN 612.2-6-16-B
€ 34,43
100920114 GN 612.2-8-16-A
€ 32,50
100920115 GN 612.2-8-16-B
€ 34,40
100920116 GN 612.2-8-20-A
€ 36,28
100920117 GN 612.2-8-20-B
€ 38,14

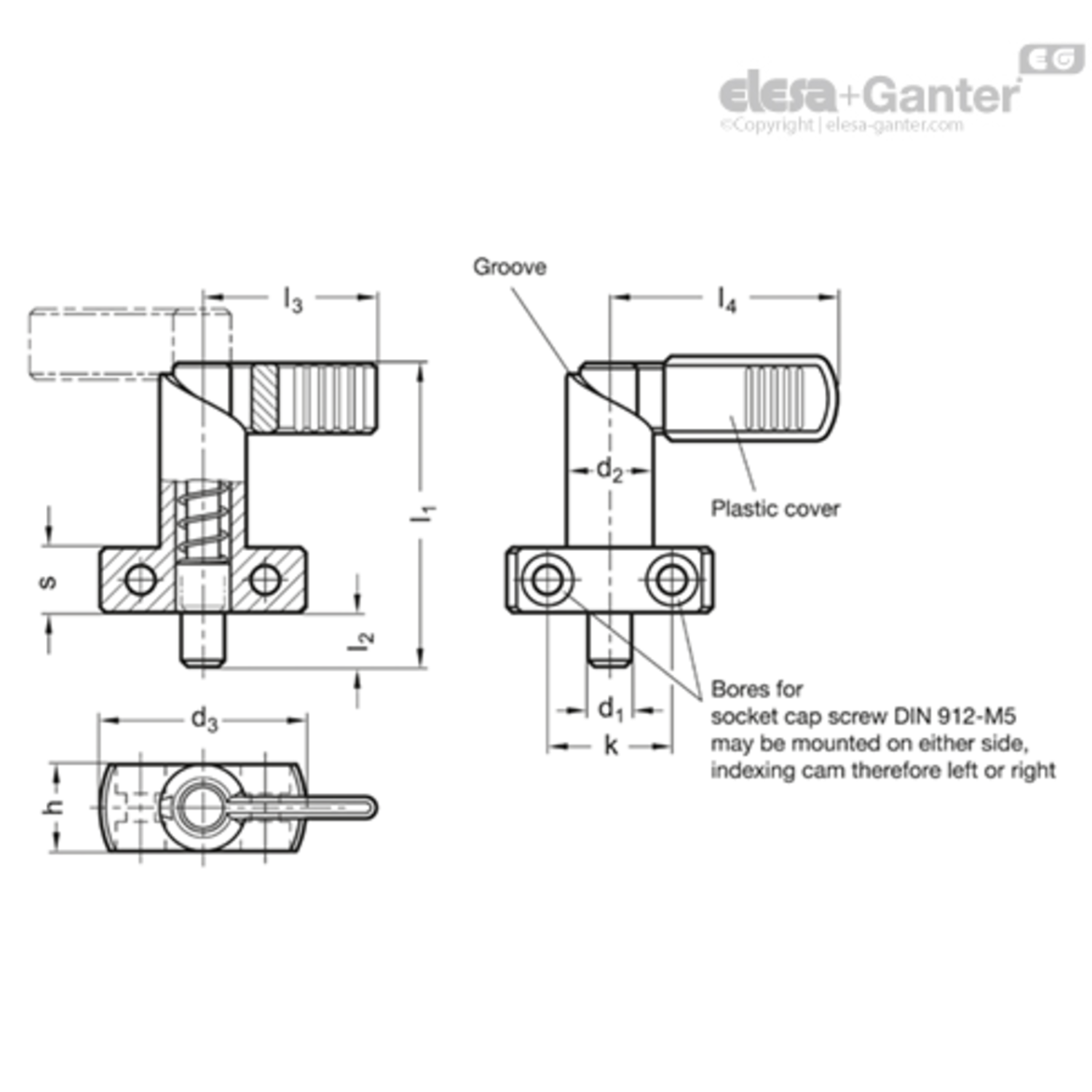

h

d2

l1

k

l3

Veerdruk in N aanvang

Gewicht (g)

s

Veerdruk in N eind

l4

d3

l2

d1 Pin 0/-0.05
16 16 56 20 32 12 86 12 32 N.v.t. 35 10 10
16 16 56 20 N.v.t. 12 90 12 32 42 35 10 10
20 20 69 22 37 21 169 15 58 N.v.t. 40 12 10
20 20 69 22 N.v.t. 21 173 15 58 52 40 12 10
20 20 69 22 37 21 170 15 58 N.v.t. 40 12 12
20 20 69 22 N.v.t. 21 180 15 58 52 40 12 12
16 16 56 20 32 12 62 12 32 N.v.t. 35 10 6
16 16 56 20 N.v.t. 12 85 12 32 42 35 10 6
16 16 56 20 32 12 84 12 32 N.v.t. 35 10 8
16 16 56 20 N.v.t. 12 86 12 32 42 35 10 8
20 20 69 22 37 21 167 15 58 N.v.t. 40 12 8
20 20 69 22 N.v.t. 21 170 15 58 52 40 12 8
