GN 612.8

Indexeerbouten

EG_GN_612_8
GN 612.8 1

GN 612.8

Indexeerbouten

Zink spuitgiet

Bekijk volledig
__logo__RoHS__

Omschrijving

1Specificatie

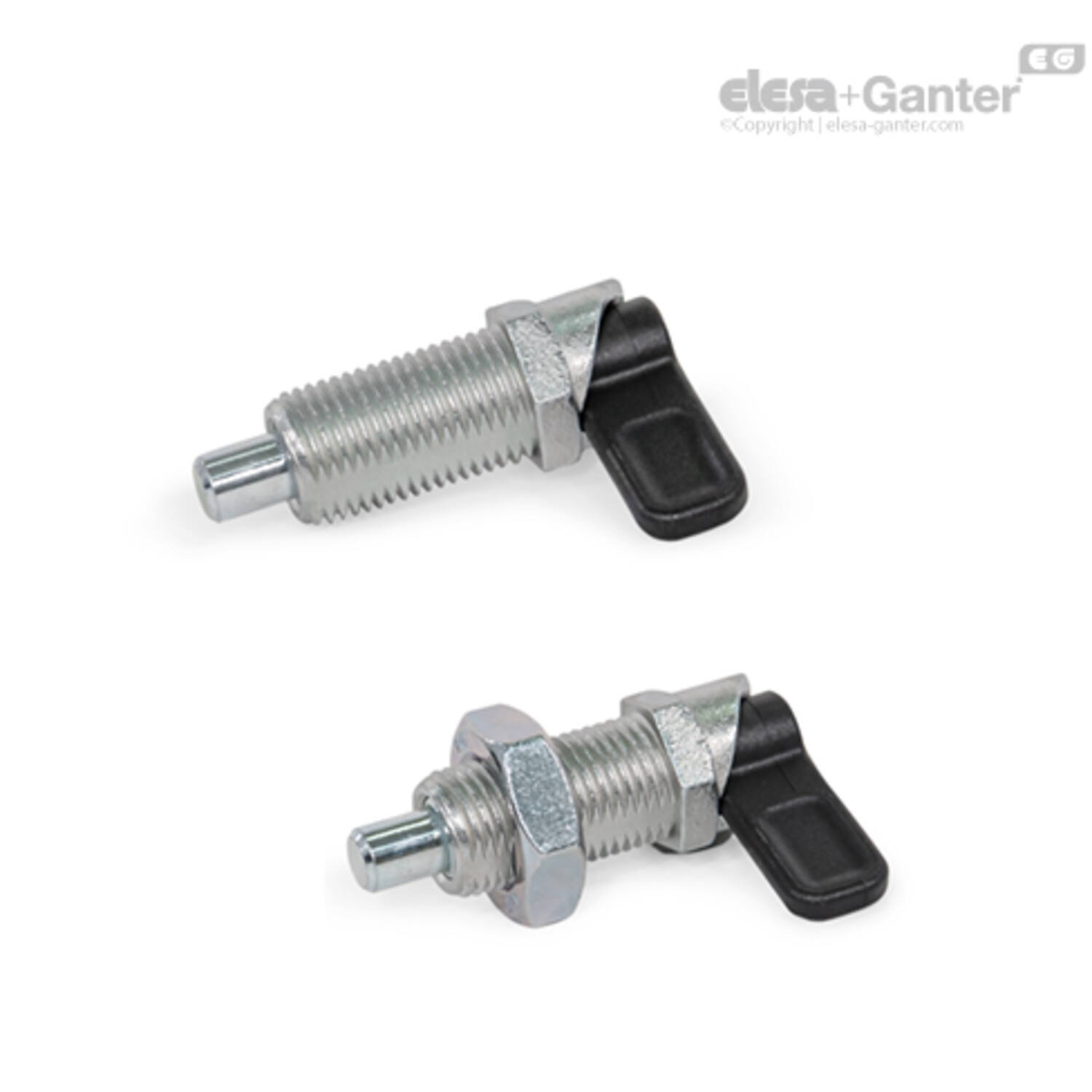

Typen

  • Type A: zonder borgmoer
  • Type AK: met borgmoer

Geschroefde behuizing

Zinkspuitgietwerk

  • corrosiebestendig, ZNDG Pass nano®-coating
  • antraciet

Plunjerpen

Staal

Verzinkt, blauw gepassiveerd

Hendel

Kunststof (polyamide PA)

  • zwart, mat
  • niet verwijderbaar
2Informatie

Nokindexeerbouten GN 612.8 worden gebruikt in gevallen waarbij de borgpen niet altijd uitsteekt. Door de vergrendeling 180° te draaien, trekt de borgpen zichzelf terug. De groef maakt veilige positionering mogelijk.

Deze nokindexeerbouten zijn gemaakt van gegoten zinklegering en zijn zeer voordelig geprijsde ontwerpvarianten.

3Technische informatie

Uitvoering

GN 612.8
GN 612.8 Arreteergrendel met rustpositie, zink spuitgiet, arreteerstift verzinkt staal, kunststof hendel

Scroll horizontaal onderaan de tabel en / of selecteer filters voor het gewenste resultaat

Code

Omschrijving

Aantal

Prijs

Bestel

CAD

d1 Pin-0.05 Boring +0.1/+0.05

Veerdruk in N aanvang

Veerdruk in N eind

Gewicht (g)

AF

l1

l2

l4

l3

d2
Selecteer
100117330 GN 612.8-10-M16x1,5-A
€ 7,86
10 11 30 49 18 n.v.t. 10 30 28 M 16 x 1.5
100920130 GN 612.8-10-M16x1,5-AK
€ 8,45
10 11 30 65 18 n.v.t. 10 30 28 M 16 x 1.5
100117340 GN 612.8-10-M20x1,5-A
€ 8,47
10 20 56 92 22 n.v.t. 12 37 36 M 20 x 1.5
100117350 GN 612.8-10-M20x1,5-AK
€ 9,52
10 20 56 128 22 n.v.t. 12 37 36 M 20 x 1.5
100117360 GN 612.8-12-M20x1,5-A
€ 8,45
12 20 56 100 22 n.v.t. 12 37 36 M 20 x 1.5
100117370 GN 612.8-12-M20x1,5-AK
€ 9,50
12 20 56 130 22 n.v.t. 12 37 36 M 20 x 1.5
109556970 GN 612.8-4-M12x1,5-A
€ 6,88
4 8 22 49 13 48 8 25 25 M 12 x 1.5
109556975 GN 612.8-4-M12x1,5-AK
€ 7,21
4 8 22 29 13 48 8 25 25 M 12 x 1.5
109556980 GN 612.8-5-M12x1,5-A
€ 6,65
5 8 22 51 13 48 8 25 25 M 12 x 1.5
109556985 GN 612.8-5-M12x1,5-AK
€ 6,97
5 8 22 60 13 48 8 25 25 M 12 x 1.5
109556990 GN 612.8-6-M12x1,5-A
€ 6,43
6 8 22 23 13 48 8 25 25 M 12 x 1.5
100117395 GN 612.8-6-M12x1,5-AK
€ 6,76
6 8 22 31 13 48 8 25 25 M 12 x 1.5
100117380 GN 612.8-6-M16x1,5-A
€ 7,07
6 11 30 45 18 n.v.t. 10 30 28 M 16 x 1.5
100117390 GN 612.8-6-M16x1,5-AK
€ 7,65
6 11 30 60 18 n.v.t. 10 30 28 M 16 x 1.5
100920127 GN 612.8-8-M16x1,5-A
€ 6,81
8 11 30 47 18 n.v.t. 10 30 28 M 16 x 1.5
100117400 GN 612.8-8-M16x1,5-AK
€ 7,39
8 11 30 59 18 n.v.t. 10 30 28 M 16 x 1.5
100117410 GN 612.8-8-M20x1,5-A
€ 9,38
8 20 56 94 22 n.v.t. 12 37 36 M 20 x 1.5
100117420 GN 612.8-8-M20x1,5-AK
€ 10,44
8 20 56 130 22 n.v.t. 12 37 36 M 20 x 1.5
