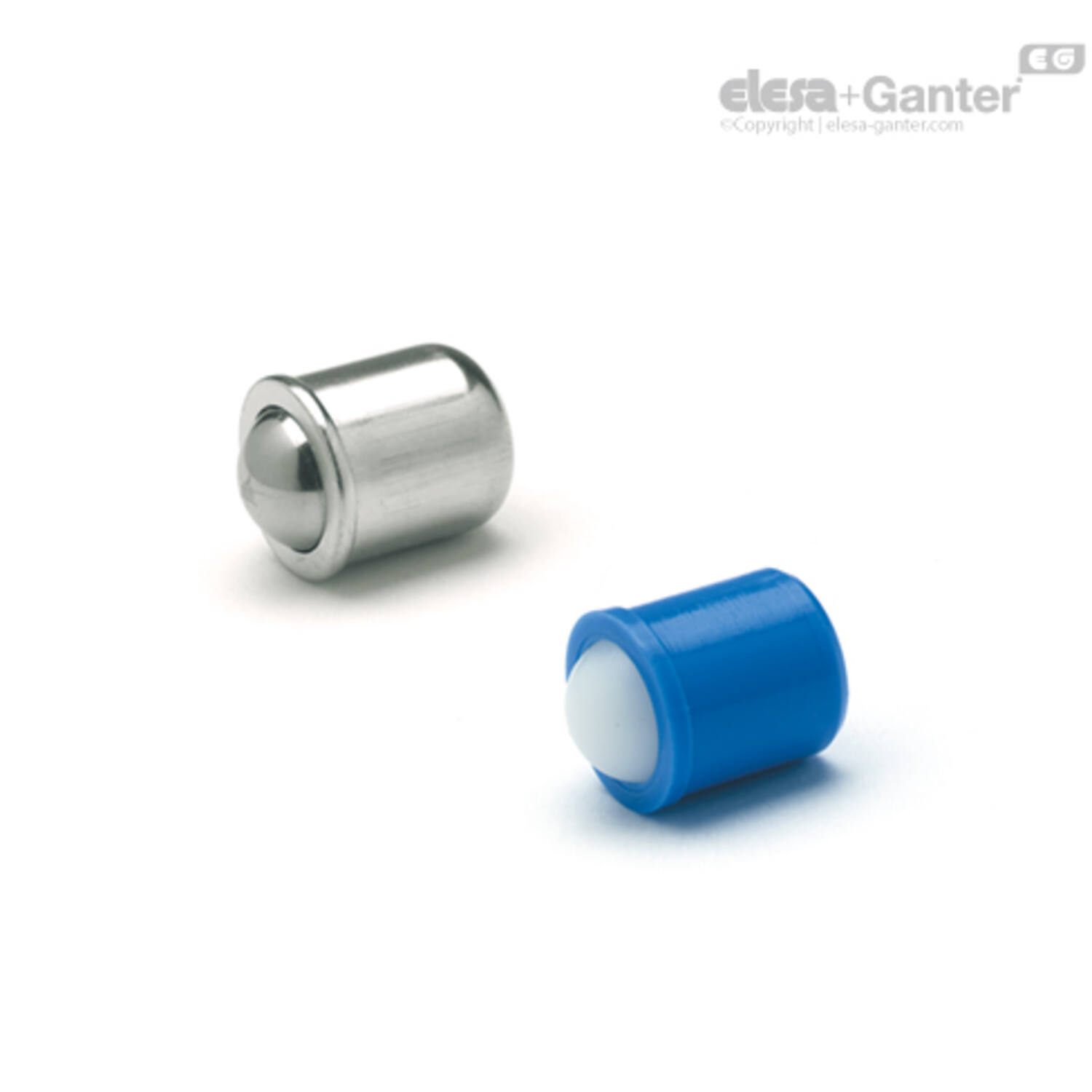

GN 614 Verende drukstukken
GN 614-KU 1
GN 614-KU 2

GN 614
Verende drukstukken

RVS (1.4303 = A2 = AISI 305) of kunststof of messing

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1Specificatie
Typen
  • Type NI: RVS, standaard veerbelasting
  • Type NIL: RVS, lichte veerbelasting
  • Type NIS: RVS, hoge veerbelasting
  • Type MS: behuizing messing, kogel RVS, standaard veerbelasting
  • Type KU: behuizing kunststof, kogel RVS, standaard veerbelasting
  • Type KD: behuizing kunststof, kogel kunststof, standaard veerbelasting

Typen NI / NIL / NIS

  • Behuizing
  • RVS AISI 305
  • Plaatstaal
  • Kogel
  • RVS AISI 420C
  • Gehard

Identificatie

  • Type NIL: behuizing met 1 longitudinale markering
  • Type NIS: behuizing met 2 longitudinale markeringen

Type MS

  • Behuizing
  • Messing, gedraaid
  • Kogel
  • RVS AISI 420C, gehard

Type KU

  • Behuizing
  • Kunststof, polyacetaal (POM)
  • Bedrijfstemperatuur tot 50°C
  • Blauw
  • Kogel
  • RVS AISI 420C, gehard

Type KD

  • Behuizing
  • Kunststof, polyacetaal (POM)
  • Bedrijfstemperatuur tot 50°C
  • Blauw
  • Kogel
  • Kunststof, polyacetaal (POM)
  • Bedrijfstemperatuur tot 50°C
  • Wit

Drukveer

RVS AISI 631

2Informatie

Verende drukstukken GN 614 worden gebruikt als pallen evenals voor push-on- en push-off-toepassingen en ejectoren.

Een tolerantie van H7 voor de locatie van d1 wordt aanbevolen.

3Technische informatie

Uitvoering

GN 614-NI
GN 614-NI Verend drukstuk glad, zonder draad, RVS huis en drukkogel
GN 614-KU
GN 614-KU Verend drukstuk glad, zonder draad, kunststof huis en RVS drukkogel
GN 614-NIS
GN 614-NIS Verend drukstuk glad, zonder draad, RVS huis en drukkogel, versterkte veerdruk (LS)
GN 614-NIL
GN 614-NIL Verend drukstuk glad, zonder draad, RVS huis en drukkogel, lichte veerdruk
GN 614-KD
GN 614-KD Verend drukstuk glad, zonder draad, kunststof huis en drukkogel
GN 614-MS
GN 614-MS Verend drukstuk glad, zonder draad, messing huis en RVS drukkogel
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100901814 GN 614-10-KU
€ 2,05
100901817 GN 614-12-KU
€ 2,66
100901826 GN 614-3-KU
€ 1,05
100901820 GN 614-4-KU
€ 0,85
100901830 GN 614-5-KU
€ 0,95
100901840 GN 614-6-KU
€ 0,95
100901850 GN 614-8-KU
€ 1,05

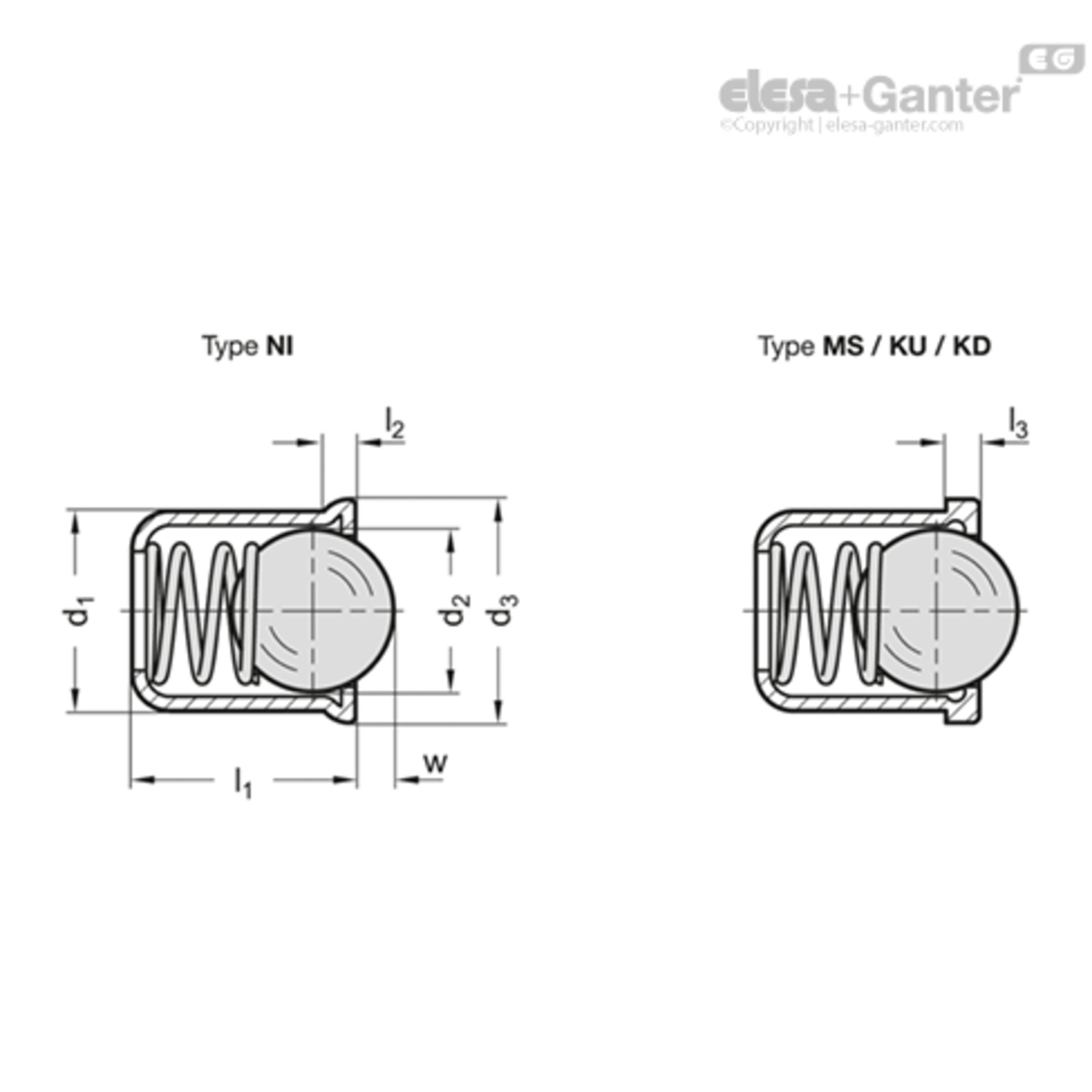

d2

l3 ±0.1

Gewicht (g)

Veerdruk in N4

l1 ≈

w

d3

Veerdruk in N5

d1 +0.1
8 1.5 3 23 13.5 2.4 11 12 10
10 1.5 6 25 16 3.3 13 14 12
2 0.6 1 3.6 4 0.55 3.6 1.7 3
3 1 1 6.5 5 0.8 4.6 3 4
4 1 1 9 6 1 5.6 4.5 5
5 1 1 13 7 1.6 6.5 6.5 6
6.5 1 2 18 9 1.9 8.5 8 8
