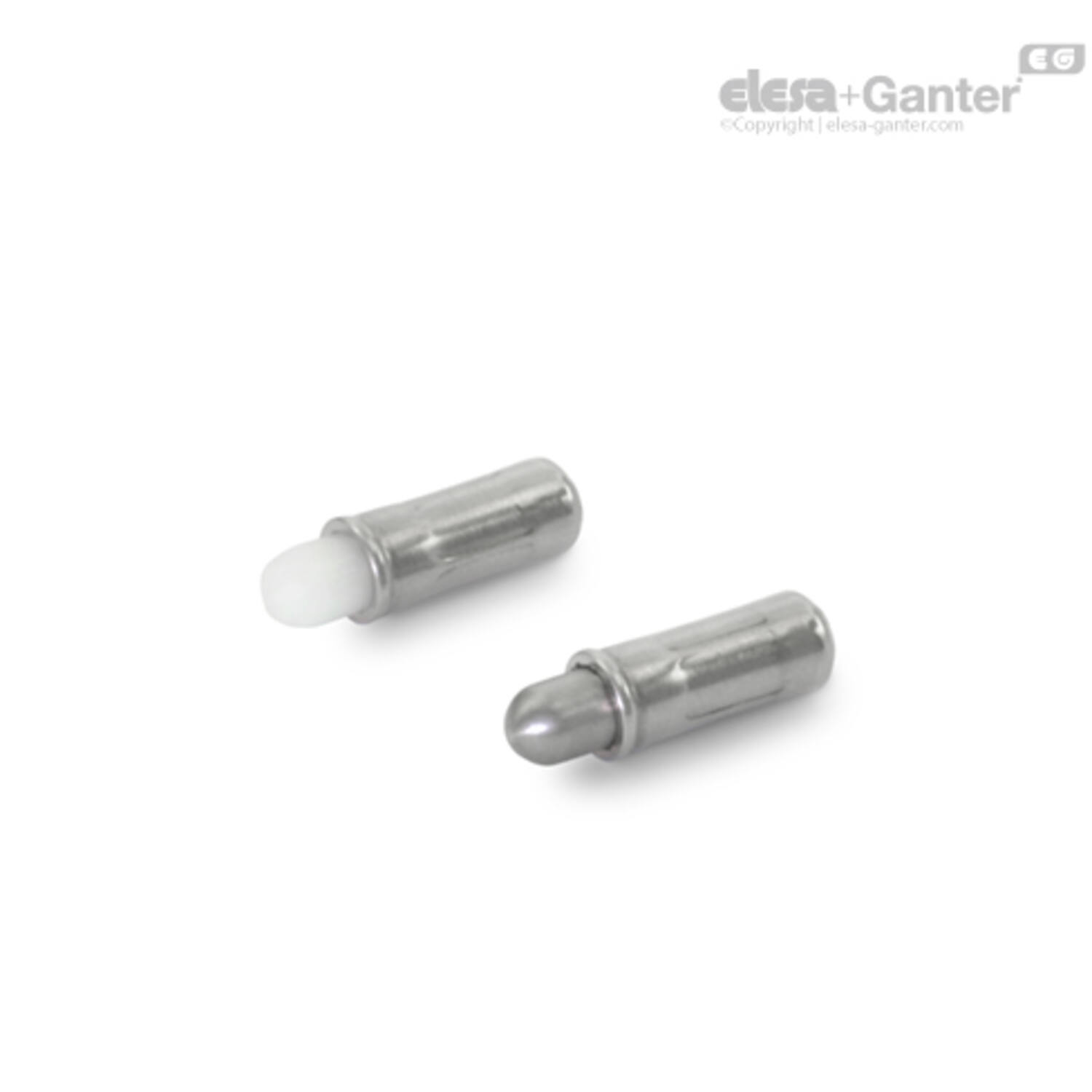

GN 614.4
Verende drukstukken

RVS (1.4303 = A2 = AISI 305)

Omschrijving

1Specificatie

Behuizing

Roestvrijstaal AISI 305

Bout

RVS AISI 303 NI

Kunststof KU

Polyacetaal POM, wit

temperatuurbestendig tot +50 °C

Veer

Roestvrij staal AISI 631

2Informatie

Verende drukstukken GN 614.4 worden gebruikt voor vergrendeling, als pers- en terugslagpennen, maar ook als schokdempers.

Een tolerantie van H7 voor de locatie van d₁ wordt aanbevolen.

3Technische informatie

Sleep voor meer info

Code	Product omschrijving	Aantal	CAD
Toon alleen voorraad Filters resetten			Filter:
109510080	GN 614.4-10-KU	€ 4,20
109510060	GN 614.4-4-KU	€ 3,05
109510065	GN 614.4-5-KU	€ 3,22
109510070	GN 614.4-6-KU	€ 3,49
109510075	GN 614.4-8-KU	€ 3,66

l3 ≈	l4 ≈	d2	l1	Gewicht (g)	d4 ±0.05	Veerdruk in N4	w	d3	Veerdruk in N5	d1 +0.1	l2 ≈

3.5	15	8	26	3	10	29	8	11	16.2	10	1.5
1.8	5.6	2.8	10.7	1	4	8.2	2.7	4.6	3	4	0.9
2.1	6	3.8	12	1	5	9	4	5.6	3.3	5	0.9
2.3	8.2	4.8	15	1	6	12	5.5	6.5	6.1	6	1
2.9	9.5	6.2	18	3	8	17	6.5	8.5	10.7	8	1.1
