Omschrijving

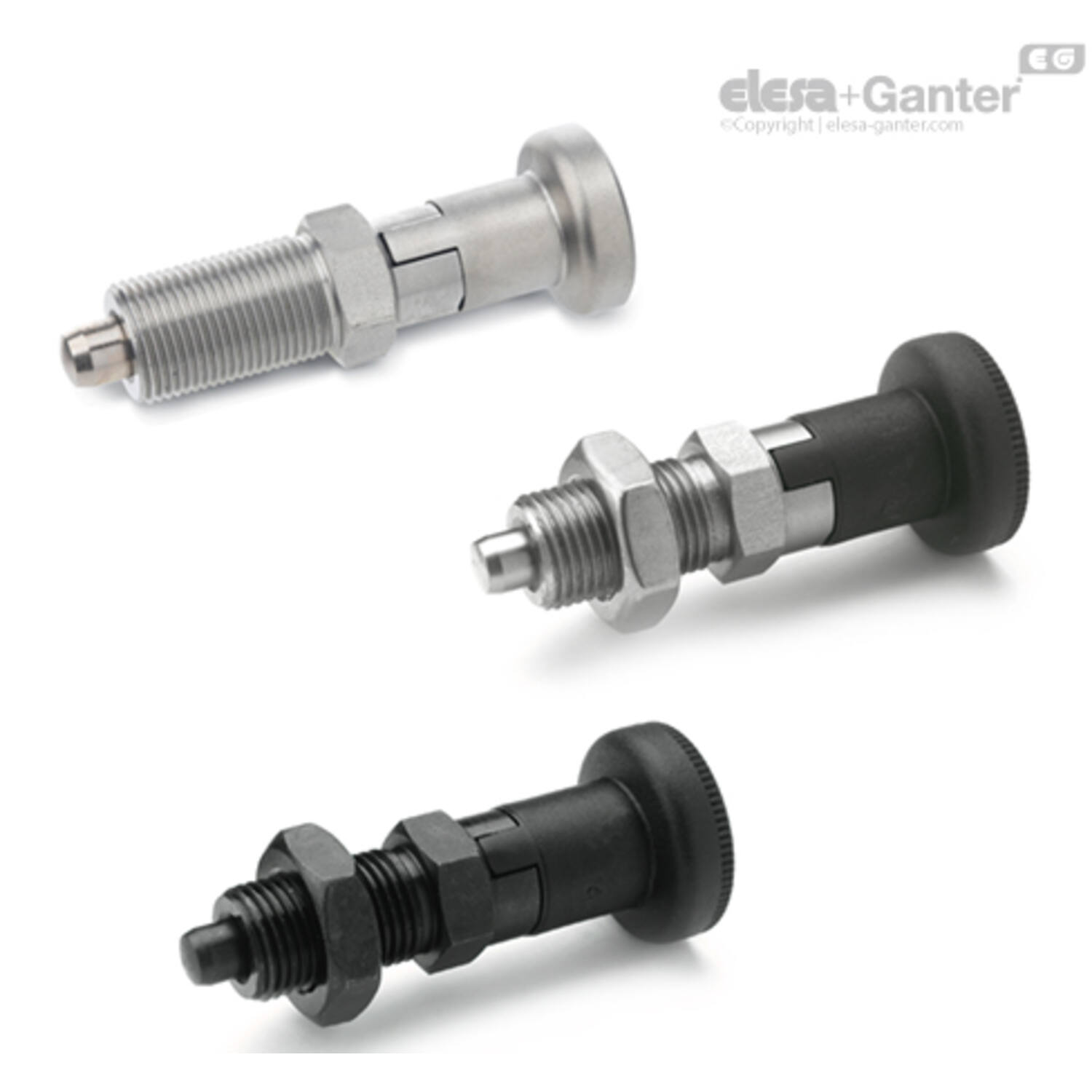

Typen
- Type A: met kunststof knop, zonder borgmoer
- Type AK: met kunststof knop, met borgmoer
- Type AN: met roestvrijstalen knop, zonder borgmoer
- Type AKN: met roestvrijstalen knop, met borgmoer
Uitvoering in staal
- gezwart
- Pen gehard
Uitvoering in roestvrij staal AISI 303 NI
Chemisch vernikkelde pen
Knop type A/AK
- Kunststof (polyamide PA)
- zwart, mat
- niet verwijderbaar
Knop type AN/AKN
- Roestvrij staal AISI 303
- niet verwijderbaar
Indexeerbouten GN 617.1 met rustpositie worden gebruikt voor dergelijke toepassingen waarbij de plunjer in de ingetrokken stand moet blijven. Om dit te bereiken wordt de knop na het intrekken 90° gedraaid.
Een inkeping houdt de bout in deze positie.
| Filters resetten | Filter: | ||||
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
|---|---|---|---|---|---|
| 100903085 | GN 617.1-10-A |
|
|||
| 100903086 | GN 617.1-10-AK |
|
|||
| 100903060 | GN 617.1-5-A |
|
|||
| 100919730 | GN 617.1-5-AK |
|
|||
| 100903070 | GN 617.1-6-A |
|
|||
| 100919740 | GN 617.1-6-AK |
|
|||
| 100903080 | GN 617.1-8-A |
|
|||
| 100919750 | GN 617.1-8-AK |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
e |
d2 |
l3 |
Gewicht (g) |
Veerdruk in N2 |
Veerdruk in N3 |
l1 ≈ |
AF |
l4 |
d3 |
l5 min |
d1 Pin -0.02/-0.05 Boring H7 |
l2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25.4 | M 20 x 1.5 | 33 | 120 | 45 | 19 | 91 | 22 | 10 | 31 | 30 | 10 | 10 |
| 25.4 | M 20 x 1.5 | 33 | 163 | 45 | 19 | 91 | 22 | 10 | 31 | 30 | 10 | 10 |
| 13.8 | M 10 x 1 | 17 | 22 | 17 | 7 | 51 | 12 | 5 | 21 | 15 | 5 | 5 |
| 13.8 | M 10 x 1 | 17 | 20 | 17 | 7 | 51 | 12 | 5 | 21 | 15 | 5 | 5 |
| 16.2 | M 12 x 1.5 | 20 | 35 | 24 | 9 | 61 | 14 | 6 | 25 | 17 | 6 | 6 |
| 16.2 | M 12 x 1.5 | 20 | 45 | 24 | 9 | 61 | 14 | 6 | 25 | 17 | 6 | 6 |
| 21.9 | M 16 x 1.5 | 26 | 78 | 30 | 11 | 75.5 | 19 | 8 | 31 | 23 | 8 | 7 |
| 21.9 | M 16 x 1.5 | 26 | 94 | 30 | 11 | 75.5 | 19 | 8 | 31 | 23 | 8 | 7 |
