GN 6220
Afstandhouders
Omschrijving
Types
- Type A: female thread
- Type B: female thread and threaded stud
Steel ST
zinc plated, blue passivated
Stainless Steel AISI 303 NI
matte shot-blasted

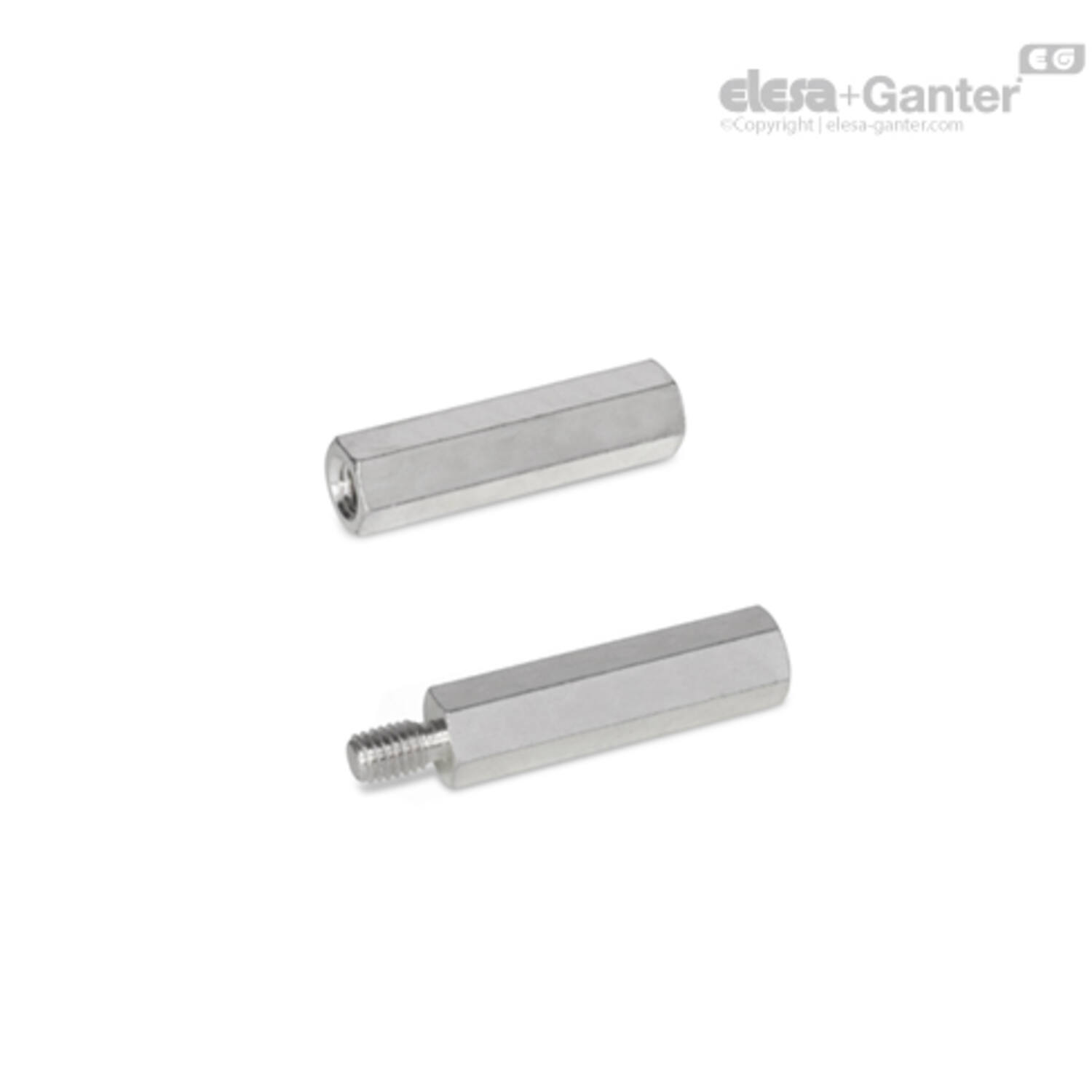

Spacers GN 6220 are commonly used as spacing rods. They allow parts to be fastened with an offset parallel to their mounting plane. Type A is also used as a connecting nut.
Any total length can be realized through the combination of multiple spacers.
- Stainless Steel characteristics
Uitvoering
Scroll onderstaande tabel om meer te zien
Code |
Product omschrijving |
Aantal |
Prijs |
Bestel |
CAD |
l1 ±0.1 |
Gewicht (g) |
s |
d |
t min |
l1 ±0.1 Doorvoergat draad |
l1 ± 0,1 Blind gat met schroefdraad |
e ≈ |
l2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Filter |
|
|
|
|
|
|
|
|
|
|||||
470026481 | GN 6220-NI-M10-100-A |
|
N.v.t. | 171 | 17 | M 10 | 16 | N.v.t. | 100 | 19.5 | N.v.t. | |||
470026482 | GN 6220-NI-M10-100-B |
|
100 | 191 | 17 | M 10 | 16 | N.v.t. | N.v.t. | 19.5 | 16 | |||
470026483 | GN 6220-NI-M10-25-A |
|
N.v.t. | 36 | 17 | M 10 | 16 | 25 | N.v.t. | 19.5 | N.v.t. | |||
470026484 | GN 6220-NI-M10-25-B |
|
25 | 45 | 17 | M 10 | 16 | N.v.t. | N.v.t. | 19.5 | 16 | |||
470026485 | GN 6220-NI-M10-30-A |
|
N.v.t. | 42 | 17 | M 10 | 16 | 30 | N.v.t. | 19.5 | N.v.t. | |||
470026486 | GN 6220-NI-M10-30-B |
|
30 | 55 | 17 | M 10 | 16 | N.v.t. | N.v.t. | 19.5 | 16 | |||
470026487 | GN 6220-NI-M10-35-A |
|
N.v.t. | 49 | 17 | M 10 | 16 | N.v.t. | 35 | 19.5 | N.v.t. | |||
470026488 | GN 6220-NI-M10-35-B |
|
35 | 63 | 17 | M 10 | 16 | N.v.t. | N.v.t. | 19.5 | 16 | |||
470026489 | GN 6220-NI-M10-40-A |
|
N.v.t. | 57 | 17 | M 10 | 16 | N.v.t. | 40 | 19.5 | N.v.t. | |||
470026490 | GN 6220-NI-M10-40-B |
|
40 | 76 | 17 | M 10 | 16 | N.v.t. | N.v.t. | 19.5 | 16 | |||
470026491 | GN 6220-NI-M10-45-A |
|
N.v.t. | 66 | 17 | M 10 | 16 | N.v.t. | 45 | 19.5 | N.v.t. | |||
470026492 | GN 6220-NI-M10-45-B |
|
45 | 83 | 17 | M 10 | 16 | N.v.t. | N.v.t. | 19.5 | 16 | |||
470026493 | GN 6220-NI-M10-50-A |
|
N.v.t. | 72 | 17 | M 10 | 16 | N.v.t. | 50 | 19.5 | N.v.t. | |||
470026494 | GN 6220-NI-M10-50-B |
|
50 | 93 | 17 | M 10 | 16 | N.v.t. | N.v.t. | 19.5 | 16 | |||
470026495 | GN 6220-NI-M10-60-A |
|
N.v.t. | 90 | 17 | M 10 | 16 | N.v.t. | 60 | 19.5 | N.v.t. | |||
470026496 | GN 6220-NI-M10-60-B |
|
60 | 113 | 17 | M 10 | 16 | N.v.t. | N.v.t. | 19.5 | 16 | |||
470026497 | GN 6220-NI-M10-70-A |
|
N.v.t. | 111 | 17 | M 10 | 16 | N.v.t. | 70 | 19.5 | N.v.t. | |||
470026498 | GN 6220-NI-M10-70-B |
|
70 | 132 | 17 | M 10 | 16 | N.v.t. | N.v.t. | 19.5 | 16 | |||
470026499 | GN 6220-NI-M10-80-A |
|
N.v.t. | 130 | 17 | M 10 | 16 | N.v.t. | 80 | 19.5 | N.v.t. | |||
470026500 | GN 6220-NI-M10-80-B |
|
80 | 152 | 17 | M 10 | 16 | N.v.t. | N.v.t. | 19.5 | 16 | |||
470062663 | GN 6220-NI-M2,5-10-A |
|
n.v.t. | 1 | 5 | M 2.5 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. | |||
470062664 | GN 6220-NI-M2,5-10-B |
|
n.v.t. | 2 | 5 | M 2.5 | 5 | n.v.t. | n.v.t. | n.v.t. | 6 | |||
470062665 | GN 6220-NI-M2,5-12-A |
|
n.v.t. | 2 | 5 | M 2.5 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. | |||
470062666 | GN 6220-NI-M2,5-12-B |
|
n.v.t. | 2 | 5 | M 2.5 | 7 | n.v.t. | n.v.t. | n.v.t. | 6 | |||
470062667 | GN 6220-NI-M2,5-15-A |
|
n.v.t. | 3 | 5 | M 2.5 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. | |||
470062668 | GN 6220-NI-M2,5-15-B |
|
n.v.t. | 3 | 5 | M 2.5 | 7 | n.v.t. | n.v.t. | n.v.t. | 6 | |||
470062669 | GN 6220-NI-M2,5-20-A |
|
n.v.t. | 3 | 5 | M 2.5 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. | |||
470062670 | GN 6220-NI-M2,5-20-B |
|
n.v.t. | 3 | 5 | M 2.5 | 7 | n.v.t. | n.v.t. | n.v.t. | 6 | |||
470062671 | GN 6220-NI-M2,5-25-A |
|
n.v.t. | 4 | 5 | M 2.5 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. | |||
470062672 | GN 6220-NI-M2,5-25-B |
|
n.v.t. | 4 | 5 | M 2.5 | 7 | n.v.t. | n.v.t. | n.v.t. | 6 | |||
470062673 | GN 6220-NI-M2,5-30-A |
|
n.v.t. | 4 | 5 | M 2.5 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. | |||
470062674 | GN 6220-NI-M2,5-30-B |
|
n.v.t. | 5 | 5 | M 2.5 | 7 | n.v.t. | n.v.t. | n.v.t. | 6 | |||
470026595 | GN 6220-NI-M2,5-5-A |
|
n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | n.v.t. | |||
470062676 | GN 6220-NI-M2,5-8-A |
|
n.v.t. | 1 | 5 | M 2.5 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. | |||
470062677 | GN 6220-NI-M2,5-8-B |
|
n.v.t. | 1 | 5 | M 2.5 | 5 | n.v.t. | n.v.t. | n.v.t. | 6 | |||
470062678 | GN 6220-NI-M3-10-A |
|
n.v.t. | 2 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. | |||
470062679 | GN 6220-NI-M3-10-B |
|
n.v.t. | 2 | 5.5 | M 3 | 5 | n.v.t. | n.v.t. | n.v.t. | 6 | |||
470062680 | GN 6220-NI-M3-12-A |
|
n.v.t. | 2 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. | |||
470062681 | GN 6220-NI-M3-12-B |
|
n.v.t. | 2 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | 6 | |||
470062682 | GN 6220-NI-M3-15-A |
|
n.v.t. | 2 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. | |||
470062683 | GN 6220-NI-M3-15-B |
|
n.v.t. | 3 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | 6 | |||
470062684 | GN 6220-NI-M3-20-A |
|
n.v.t. | 3 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. | |||
470062685 | GN 6220-NI-M3-20-B |
|
n.v.t. | 4 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | 6 | |||
470062686 | GN 6220-NI-M3-25-A |
|
n.v.t. | 4 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. | |||
470062687 | GN 6220-NI-M3-25-B |
|
n.v.t. | 5 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | 6 | |||
470062688 | GN 6220-NI-M3-30-A |
|
n.v.t. | 5 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. | |||
470062689 | GN 6220-NI-M3-30-B |
|
n.v.t. | 6 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | 6 | |||
470062690 | GN 6220-NI-M3-35-A |
|
n.v.t. | 6 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. | |||
470062691 | GN 6220-NI-M3-35-B |
|
n.v.t. | 7 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | 6 | |||
470062692 | GN 6220-NI-M3-40-A |
|
n.v.t. | 7 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. | |||
470062693 | GN 6220-NI-M3-40-B |
|
n.v.t. | 8 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | 6 | |||
470062694 | GN 6220-NI-M3-45-A |
|
n.v.t. | 8 | 5.5 | M 3 | 7 | n.v.t. | n.v.t. | n.v.t. | N.v.t. |
