GN 631.5 Drukstukken, RVS
GN 631.5 1

GN 631.5

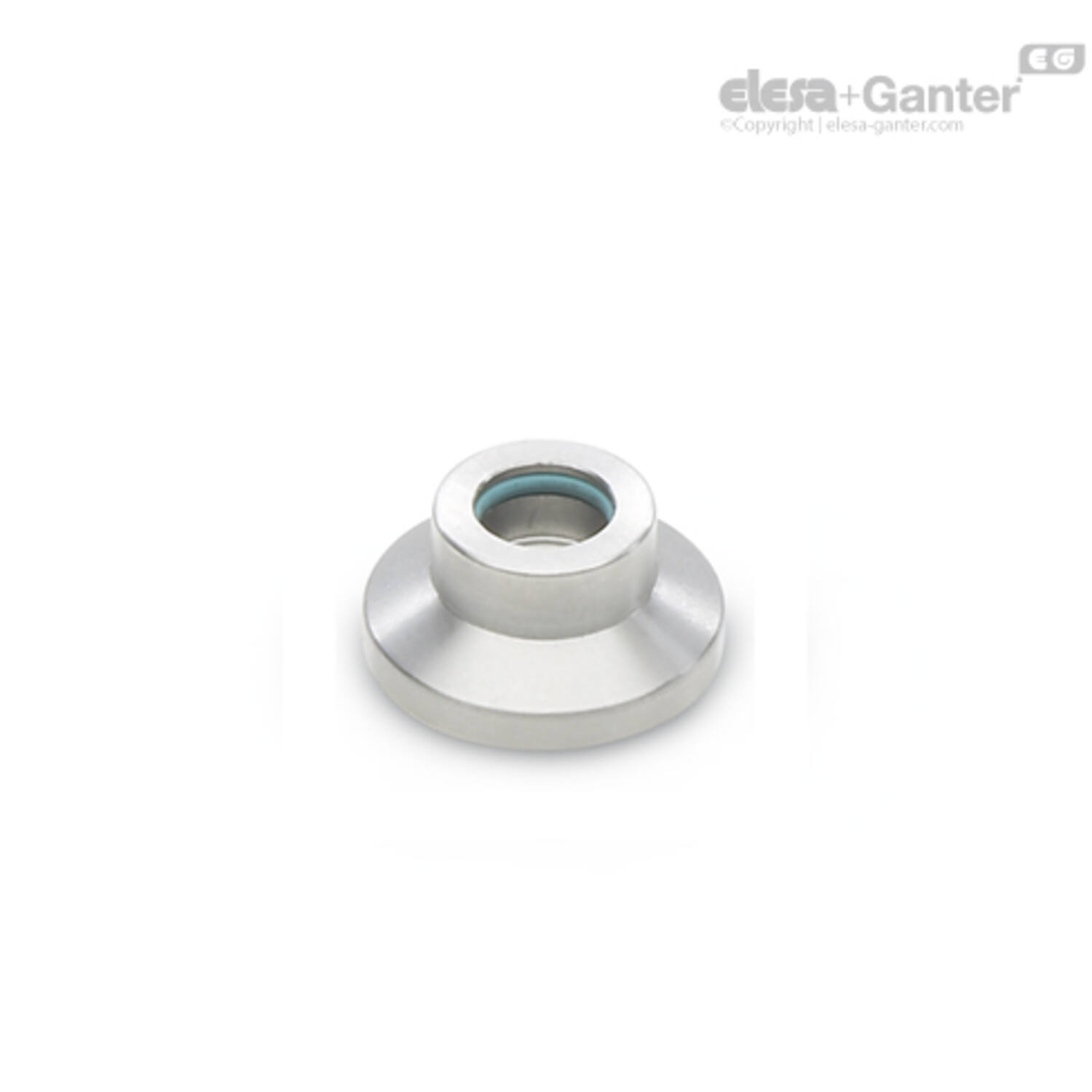

Drukstukken, RVS

Bekijk volledig
__logo__INOX__ __logo__RoHS__

Omschrijving

1 Specificatie

RVS AISI 303

O-ring rubber FPM (Viton®)

Temperatuurbestendig tot 200 °C


 2 Informatie

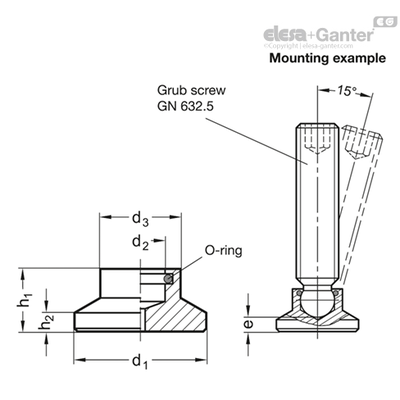

Drukstukken GN 631.5 met stelschroeven met kogelpunt GN 632,5 zijn ideaal om klemkrachten over te brengen. Ze leunen op ongelijke en niet-parallelle oppervlakken. Ze kunnen eenvoudig met de hand op de kogel van de stelschroef worden gedrukt.


 3 Technische informatie

Uitvoering

GN 631.5
GN 631.5 Drukstuk RVS
Sleep voor meer info
Toon alleen voorraad
Filters resetten 		Filter:

Code

Product omschrijving

Aantal

Prijs

Bestel

CAD
100712230 GN 631.5-21-4,5
€ 6,10
100357540 GN 631.5-21-6,1
€ 6,10
100357542 GN 631.5-21-7,8
€ 6,10
100357544 GN 631.5-21-9,4
€ 6,10
100712235 GN 631.5-25-4,5
€ 7,37
100357546 GN 631.5-25-6,1
€ 7,37
100357548 GN 631.5-25-7,8
€ 7,37
100357550 GN 631.5-25-9,4
€ 7,37
100712240 GN 631.5-32-4,5
€ 9,27
100357552 GN 631.5-32-6,1
€ 9,27
100357554 GN 631.5-32-7,8
€ 9,27
100357556 GN 631.5-32-9,4
€ 9,27
100357558 GN 631.5-40-6,1
€ 12,20
100357560 GN 631.5-40-7,8
€ 12,20
100357562 GN 631.5-40-9,4
€ 12,20
470017363 GN 631.5-50-6,1
€ 22,30
470017364 GN 631.5-50-7,8
€ 22,30
470017365 GN 631.5-50-9,4
€ 22,30

h2

d2

Klemschroef3

Gewicht (g)

d1

h1

d3

e ≈
3 4.5 M 6 17 21 10 12.8 6
3 6.1 M 8 16 21 10 12,8 5
3 7.8 M 10 15 21 10 12,8 4.3
3 9.4 M 12 13 21 10 12.8 3.4
3 4,5 M 6 22 25 10.5 13 6.5
3 6.1 M 8 20 25 10.5 13 5.5
3 7.8 M 10 18 25 10.5 13 4.6
3 9.4 M 12 16 25 10.5 13 3.6
3 4.5 M 6 34 32 11 14 7
3 6.1 M 8 33 32 11 14 6
3 7.8 M 10 31 32 11 14 5
3 9.4 M 12 30 32 11 14 4.2
4 6.1 M 8 68 40 13 16 8
4 7.8 M 10 66 40 13 16 7
4 9.4 M 12 64 40 13 16 6.2
4 6.1 M 8 116 50 15.5 16 10.4
4 7.8 M 10 115 50 15.5 16 9.3
4 9.4 M 12 114 50 15.5 16 8.7
